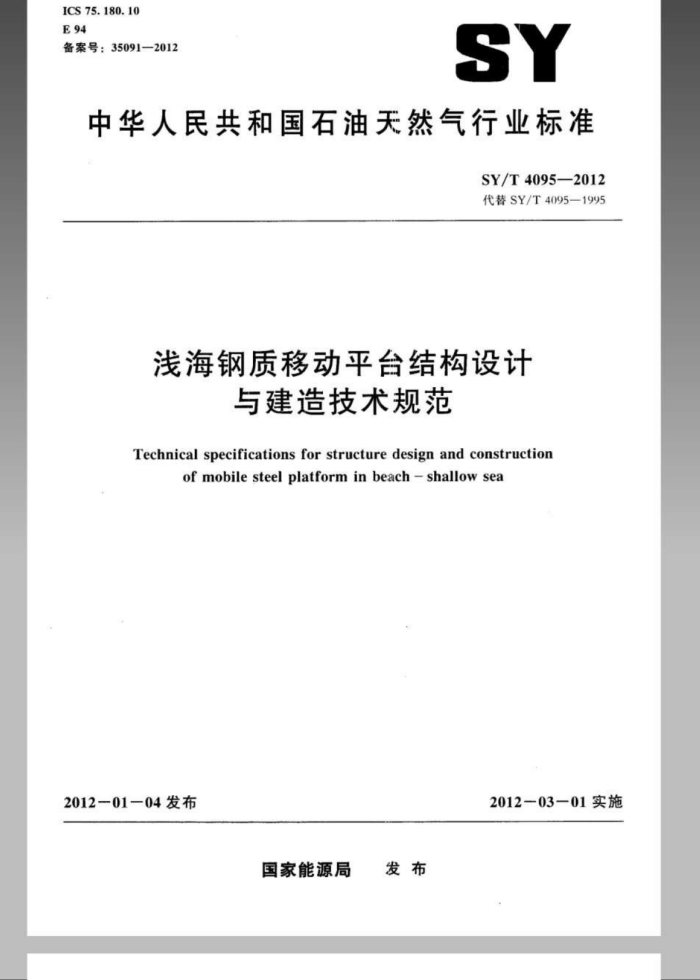

ICS75.180.10 E94 备案号：35091—2012
SY
中华人民共和国石油天然气行业标准
SY/T40952012 代替SY/T4095-1995
浅海钢质移动平台结构设计
与建造技术规范
Technical specifications for structure design and construction
of mobile steel platform in beach-shallow sea
2012-03-01实施
2012-01—04发布
国家能源局 发布 SY/T4095—2012
目 次
前言
范围规范性引用文件
2
3 术语和定义 4 结构设计通则
4.1 般规定 4.2 环境条件与荷载 4.3 结构防腐 4.4 结构分析的一般要求 4.5 强度校核 4.6 稳定性校核 4.7 疲劳校核 4.8 刚度校核 4.9 振动分析·
节点设计自升式平台 5.1 般规定 5.2 设计工况与设计荷载 5.3 气晾 5.4 主体结构 5.5 沉垫与桩靴 5.6 桩腿 5.7 升降装置处的结构· 5.8 甲板室结构· 坐底式平台
4.10
A
中
2
22
22
6.
6.1 般规定 6.2 设计工况与设计荷载 6.3 气隙· 6.4 上壳体 6.5 立柱与支撑· 6.6 下壳体水面式平台 7.1 二般要求 7.2 其他要求半潜式平台 8.1 一般要求
22 22 23 23 23 23 24 24 24
24
24 1 SY/T4095--2012
8.2 设计工况与设计载荷 8.3 气隙· 8.4 上壳体 8.5 立柱、柱靴与下壳体· 8.6 撑杆 8.7 结构穴余度· 8.8 坐底作业要求 9水密舱壁与深舱舱壁 9.1 一般规定· 9.2水密舱壁· 9.3 深舱舱壁 10 稳性、分舱和载重线、耐波性
24 25 25 25 26 27 27 27
27 27 28 28
10.1 一般规定 10.2 完整稳性 10.3 破舱稳性 10.4 坐底稳性 10.5 沉浮稳性 10.6 与平台稳性有关的其他问题 10.7 耐波性 11 锚泊设备 11.1 一般规定 11.2 临时锚泊设备 11.3 锚 11.4 锚链 11.5 锚链舱 11.6 定位系泊系统 12 材料 12.1 一般规定 12.2 力学性能试验 12.3 船体用结构钢 12.4 平台结构用钢材的选择 13 焊接 13.1 一般规定 13.2 焊接材料 13.3 捍前准备 13.4结构焊接 13.5 陷修补 13.6 焊接检验 14 建造. 检验与验收 141 一般规定 14.2构件预制 1
2H 29 31 33 35 36 37
37 37 37
丰心
40 4 H
H
41
41
42 12 43 43 43 14 44
45
45 46 m
SY/T4095-—2012
50 50 51 52
14.3 平台组装 14.4 密性试验和倾斜试验 14.5 验收参考文献
m SY/T4095--2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准主要是对SY/T4095一1995《浅海钢质移动平台结构设计与建造技术规范”的修订，与 SY/T4095—1995相比，主要进行了以下方面的修订：
一增加了2个引用文件（见第2章）对结构强度和稳定性的较核进行了修订（见4.6）：一对平台的稳性要求进行了修订（见第10章）：一随着计算机结构分析软件的增强，不再提供平台构件的选取公式，更多提出强度设计原则。
详细强度分析采用上机计算得出（见第5章一第7章）：对船用结构用钢要求修订（见12.3）：一对图、表、公式分别统一编号，不再依据章节编号。 本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准起草单位：中国石化集团胜利石油管理局钻井工艺研究院。 本标准主要起草人：樊敦秋、张爱恩、柏健、王建龙。 本标准代替SY4095-1995。
IV SY/T4095-2012
浅海钢质移动平台结构设计与建造技术规范
1范围
本标准规定了浅海油田钢质移动式平台在设计与建造过程中应遵循的原则。 本标准适用于在浅海地区作业的自升式，坐底式、水面浮式及半潜式平台等移动平台的结构设
计、建造及改装修理工程。上述平台在其他区域作业，尚应满足其他相应的规范。内河、湖泊和潮间带使用的各类移动式平台宜参照执行本规范。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料室温拉伸试验方法 GB/T229金属夏比缺口冲击试验方法 GB/T232金属材料弯曲试验方法 GB712船体用结构钢 GB/T2975钢及钢产品力学性能试验取样位置及试样制备 SY/T4084-2010滩海环境条件与荷载技术规范船舶倾斜试验与静水横摇试验实施指南中华人民共和国船舶检验局1996年海上移动平台人级与建造规范中国船级社2005年钢质海船人级规范中国船级社2006年材料与焊接规范中国船级社2006年 1966年国际船舶载重线公约
3术语和定义
下列术语和定义适用于本文件。
3.1
海上移动平台 mobileplatform 可根据需要从一个作业地点转移到另一个作业地点的海上平台，在本标准简称为平台。
3.2
自升式平台self-elevating platform 具有活动桩腿且其主体能沿支撑于海底的桩腿升至海面以上预定高度进行作业的平台。
3.3
坐底式平台 submersibleplatform 下壳体和数根立柱支承海面以上的上壳体的平台，作业时下壳体坐落在海底上，并由立柱传递上
壳体的全部重量和荷载。
1 SY/T40952012
3.4
半潜平台semisubmersibleplatform 用立娃或沉箱将上壳体连接到下壳体或桩靴上的平台。漂浮作业时下壳体或桩靴潜人水中，部分
立柱露出海面，为半潜状态。 3.5
水面式平台 floating platform 由单个或多个船形或驳船形排水型船构造的，在漂浮状态下作业的平台可分为船式平台和骏册
式平台：
a）船式平台：具有推进机械的水面式平台： b假船式平台：无推进机械的水面式平台。
3.6
新建平台newplatform 本标准生效之日及以后安放龙骨或处于相应建造阶段的平台。
3.7
现有平台currentplatform 新建平台以外的平台。
3.8
平台型长L molded length a）自升式平台L为在0.85D（D见3.10处沿平台中纵剖面上首尾壳板内缘之间的水平
距离，但不考忠井口槽的影响； b 坐底式平台：L为平台下壳体在中纵剖面上投影的水平最大尺度： c）半潜式平台：L为平台在中纵剖面上投影的水平最大尺度： d）水面浮式平台：L为0.85D（D见3.10）处水线总长的96%，或该水线首柱前缘到舵杆中
心线之长度，取其大者：对于有倾斜龙骨的平台型长要沿设计水线量取：
3.9
平台型宽Bmolded breadth B为沿垂直手于平台纵剖面量得的两般壳板内侧的最大水平宽度。
3.10
型深D molded depth a）水面浮式平台：D为在平台型长中点处横剖面上，从型基线量至干航甲板梁上表面处的垂直
距高： b）# 柱稳式和坐底式平台：D为平台型长中点处横副面上，从型基线量至下壳体最上层连续甲
板梁上缘的垂直距离。
3.11
吃水ddraft d为从型基线量至有关载重水线的垂直距离。平台结构和机械设备的某些构件或部件可以伸展到
基线以下。 3.12
水深hwater depth h为从海底到平均海平面的垂直距离加上天文潮和风暴潮的潮高。
3.,13
平台基线 BL molded base line BL是通过平台底板上缘的一茶水平线。
2 SY/T40952012
3.14
平台主体mainbody 自升式平台主体是指自升式平台的上部平台结构，其上放置的各种设备和设施，作业时均处在海
平面以上。 3.15
桩腿leg 一种在自升式平台上通过动力与乎台主体作预定相对运动的柱形或桁架式结构。腿可插人海床
并将平台主体抬出水面到一定标高。 3.16
沉垫mat 自升式平台将各桩腿底部连接起来的整体式水密箱形结构。
3.17
桩靴shoe 与自升式平台单个柱腿底部相连的独立箱形结构。
3.18
上壳体upperhull 坐底式平台的上部平台结构。
3,19
下壳体 bottomhull 坐底式平台可坐在海底的下部的连续浮体。
3.20
立柱column 平台连接上壳体和下壳体（或桩靴）的柱形结构。
3.21
操作工况 operation condition 平台在井位或转移时操作或运行的状况或方式，本标准步及的工况包括下列儿种： a）正常作业工况：平台就位后，进行正常作业操作时的状态。此时环境和操作的综合荷载应在
该作业所规定的设计限度内。此时平台可以是漂浮状态，也可以是坐底状态。同时包含平台从一个地理位置转移到另一个地理位置的移动状态，
b) 自存工况：平台可能遗遭受最恶劣的设计环境荷载时的状态。在此状态下，由于环境荷载增
加，平台需要中断正常作业操作，准备自存。此时平台可以是漂浮状态，也可以是坐底状态。
3.22
带板宽度bandplatewidth 梁、骨材等构件的断面模数应包括构件所加强的壳板的一定宽度，此宽度称为带板宽度，应按下
列规定确定
a）对沿舱口的构件，如舱口纵衍、舱口横梁等，带板施度应为构件间距之半或构件自由跨度的
16.5%，取小者。 b）其他构件的带板宽度应取构件每侧间距之和的一半，或构件自由跨度的33%，取小者。
3
