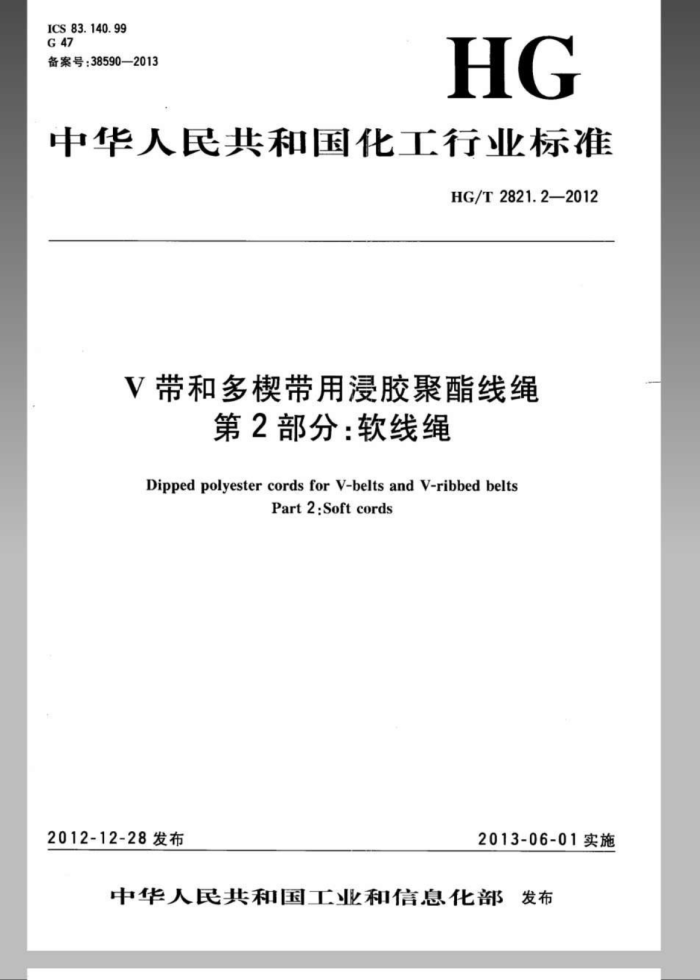

ICS 83. 140. 99 G 47 备案号：38590—2013
HG
中华人民共和国化工行业标准
HG/T2821.2—2012
V带和多楔带用浸胶聚酯线绳
第2部分：软线绳
Dipped polyester cords for V-belts and V-ribbed belts
Part2:Softcords
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 HG/T2821.2—2012
前言
HG/T2821《V带和多模带用浸胶聚酯线绳》分为两个部分：
第1部分：硬线绳；一第2部分：软线绳。 本部分为HG/T2821的第2部分。 本部分按照GB/T1.12009给出的规则起草，本标准的附录A附录E为规范性附录。 本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶与橡胶制品标准化技术委员会浸胶骨架材料分技术委员会（SAC/TC35/SC13）
归口。
本部分的主要起草单位：浙江海之门橡塑有限公司、浙江尤夫高新纤维股份有限公司、青岛科技大学、宁波凯驰胶带有限公司、青岛新勿料科技工业园发展有限公司、桂林奥峰电器制造有限公司。
本部分的主要起草人：尤妙增、徐云飞、刘莉、应建丽、王炳昕、张红波、张启明。 本部分为首次发布。
I HG/T2821.2—2012
V带和多楔带用浸胶聚酯线绳第2部分：软线绳
1范围
本部分规定了V带和多模带用浸胶聚酯软线绳的产品分类、技术要求、试验方法、检验规则以及标
志、包装、贮存和运输。
本部分适用于V带和多模带用浸胶聚酯软线绳的品质鉴定和验收，其他橡胶制品用浸胶聚酯软线绳也可以参照执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2941橡胶物理试验方法试样制备和调节通用程序 GB/T6038 橡胶试验胶料配料、混炼和硫化设备及操作程序 GB/T6529纺织品调湿和试验用标准大气 GB/T8170数值修约规则与极限数值的表示和判定
3产品分类 3.1品种定义
V带和多模带用浸胶聚酯软线绳按物理性能分为高模低缩型浸胶聚酯软线绳和普通型浸胶聚酯软线绳。 3.2产品规格
根据聚酯纤维的纤度及聚酯软线绳的加工结构，产品规格分为： 1100dtex2×3;1100dtex3×3;1100dtex2×5;1100dtex4×3;1100dtex5×3；1100dtex
6×3；1100dtex8×3;1100dtex9×3;1100dtex12×3 3.3产品标记
V带和多模带用浸胶聚酯软线绳的标记应包括品种、原丝规格、结构、抢向等内容。 示例：普通型浸胶聚酯软线绳1100dtex 2×3 /SZ
?
?0 56
①表示浸胶聚酯软线绳的品种； ②表示所用长丝的规格，示例为使用1100dtex的聚工业长丝生产： ③④表示线绳结构，初拾股数为2股，复抢为3股； ③③表示线绳初抢、复抢的加抢方向。
4技术要求 4.1物理性能 4.1.1高模低缩型浸胶聚酯软线绳的物理性能见表1。
1 HG/T2821.2—2012
EX 000 0午0 N 009 90干0 S0F00 19 90F52 Sz1 0002 0291 NoOS 902 00 1 90午88 6X6 0981 0F0 N009 90F SI'0F0 9092 EX6 02午5 NOOS 90F8 10F01 2 90干8°8 $X8 0891 0千0 NOOS 90千 51096 12 90F9
08%
00
0 2i
2
2
006
0
1
0
o1
'T 2
2 2
05
2
X8 001 SF9 NOOS 9~0午9 210 0128元 90午8
00
00%
0 2
= 2
3
2
1
6X9 0 S'TF0 NOOV 90F2” 0干9 1 5F5？ 9 S'S NO0V 90F9 90午8
0
0干9 0 OE
00
O0
'O1 2 5
15 -
1
1
3
2i
o
一
0
0
6 0
S1F96 50于92 EXS 000 STFS' “0F+ 9F981 50F8"
SXS 020 NO00 “0F0? 0F5 9581 0
能
Z = 2
“0F9
0
000 15
-
5 - 0
2
1 0
EXI 0S8 Z 000 90F+ 0干9 SFSt 5092
S'1FS'1
SFS S 089 N002 50F2 0干1 50F22
SXT 098 NOO0 90午8 0干9 90午8℃ S'S'1
000
000
8 0 2
96
9
2
2 L
-
S'TFS6 SXE 009 1000 “0F0 010F0 +FO1 50F12
0
SXz O N002 S0F8 0+ 12 90午8° 080 9 表 EXS 009 N002 010F02 +午0 50午8
00
2
.
2 - 15 2i 2
2 -
3
普 2
高一表
S'1FS 50F52 SX 0 N000 50干9 010F060 508
$TFS'6 EX2 02 STS N00 S0F1 010F060 S0干8
Z
092
3
2
I
1
TFO1I
0
2
9 3
2
3
w001/8 wa/N
m001/8
ww X /
位
Z % % ww 3
单 Z
de
N A
A
A
A
目近
自证
习花
和 2 - 4
力
舒族
断 海
南
f
从
2 HG/T2821.2—2012
4.2外观质量
V带和多模带用浸胶聚酯软线绳的外观质量指标见表3。
表3浸胶聚酯软线绳的外观质量指标
合格品不允许不允许不允许不允许不允许不允许
外观项目
多股少股手工结背股多抢、少抢、抢度不均线绳起毛油污线筒成型脱浆、表面擦伤附胶、色泽
成型平整，无大小头
不允许附胶均匀、色泽一致
5试验方法与试验环境 5.1试验方法 5.1.1浸胶聚酯软线绳直径的测定，按附录A进行。 5.1.2 浸胶聚酯软线绳定长度重量的测定，按附录B进行。 5.1.3 浸胶聚酯软线绳断裂强力、断裂伸长率、定负荷伸长率的测定，按附录C进行。 5.1.4 浸胶聚酯软线绳干热收缩率的测定，按附录D进行。 5.1.5 浸胶聚酯软线绳粘合强度的测定，按附录E进行。 5.2试验环境
试验应在GB/T6529给出的标准大气环境下进行。 6检验规则 6.1组批、抽样、取样 6.1.1组批
浸胶聚酯软线绳以采用同一批号原丝，在相同的浸胶工艺配方、相同的工艺条件、相同的规格、连续生产，且不大于50车次的线绳为一批（浸胶机完成一个单线筒长度为一车次）：否则，应另行组批。 6.1.2抽样
浸胶聚酯软线绳按每批成型线筒总个数的8%随机均勾地进行抽样，低于10个线筒的要全部检验。 6.1.3取样
在按6.1.2抽出的样品中，对每个线筒进行取样；当选取任何一个样本时，应从抽样样品上至少要拉掉线简外层20m，然后从中截取物理性能试验的样本。 6.2样本的调节与存放 6.2.1在各项性能试验前，线绳样本应在GB/T6529给出的标准大气中平衡至少24h。 6.2.2试验用线绳样本应避免灰尘污染和光照；样本应分别装入黑色不透明聚乙烯袋中备检，装袋后只允许在检验时短时间从袋内取出。 6.2.3取样和制样时应戴手套，防止线绳被污染。
3 HG/T2821.2—2012 6.3合格判据 6.3.1浸胶聚酯软线绳的检验应分批试验，物理性能和外观质量应根据6.3.2与6.3.3给出的规则，按批综合判定。 6.3.2物理性能检验根据不同品种的产品分别按表1、表2中规定的项目进行检验，全项符合要求为合格。检验中如某项物理性能不符合本部分的规定，应在同批产品中加倍抽样对不合格项进行复试。 复试后如仍有一个结果不符合本部分，则该批产品的物理性能为不合格。 6.3.3线绳的外观质量检验按照表3项目进行检验，全项符合要求为合格。 7标志、包装、贮存和运输 7.1标志 7.1.1 浸胶聚酯软线绳的外包装箱上应有明显标志，标志中至少包含以下内容：
a) 产品品名； b）产品批号： c) 产品标记； d) 线绳数量； e) 线绳净重： f) 制造单位； g) 商标； h) 保护标志： i) 生产日期。
7.1.2每批浸胶聚酯软线绳应附有检验报告。 7.2包装 7.2.1根据线绳成型线筒的尺寸，采用适当的包装材料进行外包装，内包装应使用黑色不透明、无破损聚乙烯袋密封。 7.2.2浸胶聚酯软线绳应按批次分别进行包装，不同批次的线绳不应混装在同一包装内。 7.3贮存和运输 7.3.1线绳在贮存和运输过程中，应避免阳光直射，防灰尘、防水、防潮，防止与酸、油等其他溶剂或物质的接触。 7.3.2在室温条件下，浸胶聚酯软线绳的保质期为六个月。 7.3.3线绳在贮存期间应远离热源；线绳的包装箱应避免承受过大压力而变形，包装箱宜放在托盘上。
4 HG/T2821.2—2012
附录A （规范性附录）
浸胶聚酯软线绳直径的试验方法
A.1装置
线绳直径应采用测定范围为0.01mm10mm的压盘式直径测定仪进行测定，其上压盘直径为 10mm，下落高度为4mm。 A.2样本
按6.1.3规定的取样方法截取长300mm以上的样本，每个样本检测两个数值。 A.3程序 A.3.1调整直径测定仪的指针使其指示归零。 A.3.2对每个样本在相距100mm以上的两个部位按A.3.3给出的方法测定其直径。 A.3.3将线绳样本平放在测定仪的下压盘上，然后使上压盘从大约4mm的高度缓缓落下，待指针静止后读出数值。在同一线绳样本的同一部位旋转90°后再测一次。 A.4结果的表述
记录所测得的数值及计算总算术平均值；取值至小数点后两位：按GB/T8170给出的规则修约。 HG/T2821.2—2012
附录B （规范性附录）
浸胶聚酯软线绳定长度重量的试验方法
B.1装置
采用图B.1所示的定张力制样器制备定长度重量的试验样本，用分析天平（精度：0.001g）测量试验样本的重量。
8
3
O
田
1 m
一基座；一直尺；
2-
3—固定销；
一待测线绳；一定张力磁码。
1
5
图B.1定张力制样器示意图
B.2样本
按6.1.3规定的取样方法各截取长1.2m以上长度的样本两个，每个样本检测一个数值。 B.3程序 B.3.1将取样的线绳样本的一端固定在制样器的固定销上，对样本的另一端施加（0.05士0.005）cN/ dtex的定张力；在施加定张力的情况下，用记号笔在1m的起始端和1m的结束端画上记号；取下样本，使用锋利的刀片从1m记号的两端处切断，即制成试验样本。 B.3.2利用天平将试验样本称重并记录称重的数值；数值精确至0.001g。 B.4结果的表达
按式(B.1)计算定长度重量：
(B. 1)
G100=100XG
式中： Gi00—定长度重量，单位为克每100米（g/100m）； Gl——B.3.2中的测量值，单位为克每米（g/m）。 计算并记录定长度重量算术平均值；有效数值取至整数位，按GB/T8170给出的规则修约。
