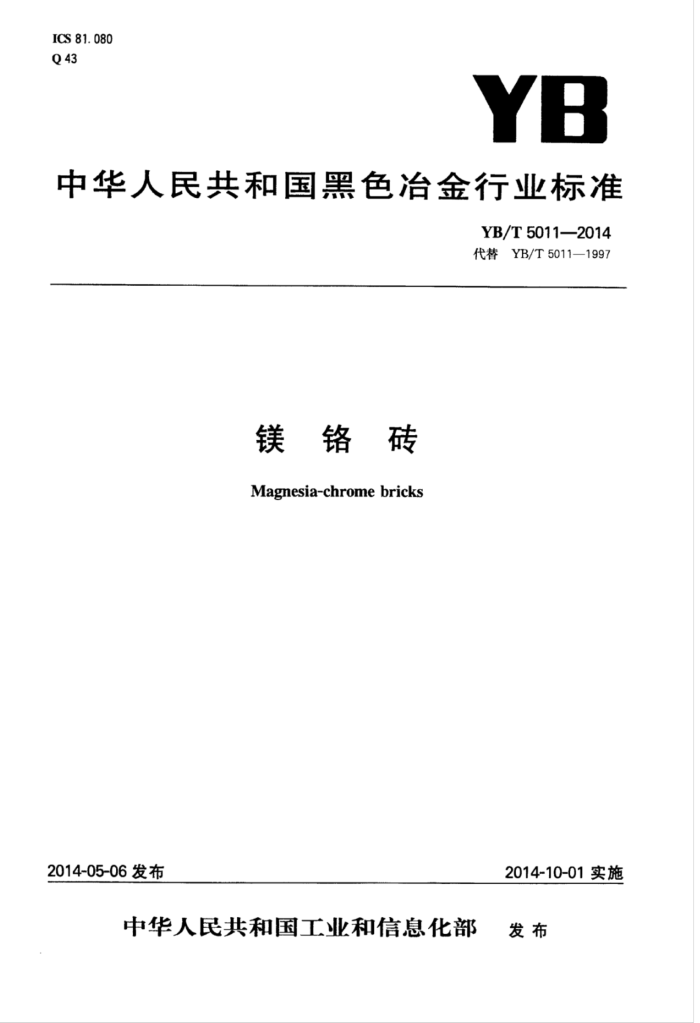

ICS 81. 080 Q 43
YB
中华人民共和国黑色冶金行业标准
YB/T5011—2014 代替YB/T5011—1997
镁铬砖
Magnesia-chromebricks
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部 发布 YB/T 5011-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对YB/T5011一1997《镁铬砖》的修订。 本标准与YB/T5011--1997的主要差异是：一标准适用于有色冶炼炉、炼钢精炼炉、水泥回转密等工业窑炉用烧成镁铬砖；
一对镁铬砖按所用原料进行分类，增加了直接结合镁铬砖、电熔再结合镁铬砖、电熔半再结合镁铬
砖各牌号及相应指标；
一对部分尺寸及外观指标进行了修订；一规定了合格质量批均值和批标准偏差估计值。 本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会（SAC/TC193)归口。 本标准起草单位：中钢集团耐火材料有限公司、瑞泰科技股份有限公司、营口青花耐火材料股份有限
公司、郑州华威耐火材料股份有限公司、鞍山市奥鞍耐火材料有限责任公司。
本标准主要起草人：吴艳霞、章道运、袁林、高心魁、王慧洲、刘延旭、成洁、王健东、师素环、白文献、杨九玲。
本标准所代替标准版本的历次发布情况：
YB/T5011—1993,YB/T5011—1997。 YB/T5011—2014
镁铬砖
1范围
本标准规定了镁铬砖的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明
书。
本标准适用于有色冶炼炉、炼钢精炼炉、水泥回转密等工业密炉用烧成镁铬砖。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2992.1i 耐火砖形状尺寸第1部分：通用砖 GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T 5070 含铬耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T7321 定形耐火制品试样制备方法 GB/T10325 定形耐火制品验收抽样检验规则 GB/T10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T16546 定形耐火制品包装、标志、运输和储存 GB/T 17912 回转窑用耐火砖形状尺寸 GB/T18257 回转密用耐火砖热面标记 GB/T20511 耐火制品分型规则 YB/T370耐火制品荷重软化温度试验方法（非示差-升温法） YB/T376.1耐火制品抗热震性试验方法（水急冷法） YB/T376.2耐火制品抗热震性试验方法（空气急冷法）
3术语和定义
GB/T10325界定的以及下列术语和定义适用于本文件。
3. 1
直接结合镁铬砖directbondedmagnesia-chromebricks 是指以高纯度镁砂和铬精矿为主要原料制成的耐火制品。
3. 2
电熔再结合镁铬砖fusedrebondedmagnesia-chromebricks 是指以电熔镁铬砂为主要原料制成的耐火制品。
3.3
电熔半再结合镁铬砖fusedsemi-rebondedmagnesia-chromebricks 是指以电熔镁铬砂和烧结镁砂、铬铁矿或者预反应镁铬砂制成的耐火制品。
3.4
普通镁铬砖 common magnesia-chrome bricks 是指以普通镁砂和一般耐火级铬矿为原料制成的耐火制品。
1 YB/T5011—2014
4分类和形状尺寸 4.1砖按所用原料分为直接结合镁铬砖、电熔再结合镁铬砖、电熔半再结合镁铬砖、普通镁铬砖四类，按 Cr2O3含量不同，直接结合镁铬砖分为7个牌号；电熔再结合镁铬砖分为9个牌号；电熔半再结合镁铬砖分为10个牌号；普通镁铬砖分为6个牌号。
其中短横线前面的字母Z、D、B、M分别为直接结合、电熔再结合、半再结合、镁铬砖首个汉字拼音的首个字母的大写字母，Ge为铬的拼音；数字后面的字母A、B分别代表同一铬含量的不同级别。 4.2砖的形状尺寸应符合GB/T2992.1、GB/T20511、GB/T17912的规定，亦可按需方提供的图纸进行生产。 5技术要求 5.1砖的理化指标应符合表1、表2、表3和表4的规定。 5.2砖的尺寸允许偏差和外观应符合表5的规定。 5.3手工砖及其他特殊要求由供需双方协商确定。
表1直接结合镁铬砖的理化指标
指 标
项目
ZMGe-16A ZMGe-16B ZMGe-12A ZMGe-12B ZMGe-8A ZMGe-8B ZMGe-6
15
58
60
68
65 2. 5 12 1. 5 2. 5 0. 3 18 1. 5 45 35 15
75
4M '0 Ho≥ 16 b
70
w(MgO) /%
16
12
8
00
6
w(Cr20) /%
2. 5
1. 5
1. 5
2. 5
1, 5
2. 5
w(SiO,) /%
6
Ho 18 a
18
18
18
18
18
显气孔率/%
40 35
40
45 35
45 35
≥ Xmin 35 1o
45 35
45 35
常温耐压强度"/MPa
荷重软化温度/℃ M 1700 1650 1700 1650 1700 1650 1700 (0. 2MPa, Ta.s)
20 提供数据
a
抗热震性/次注：抗热性可根据用户需求进行检测。
耐压强度所测单值应均大于X规定值。
2 YB/T 50112014
表2 电熔再结合镁铬砖的理化指标
指 标 DMGe-22 DMGe-20A DMGe-20B 55
项 目
DMGe-26
DMGe-24 50
50
58
58
w(MgO) /%
2. 5 22 1. 5 1. 5 0. 3 16(15) 1. 5 40(45) 35(40) 15 1700 20 提供数据指 标
6
26
24
20
20
W(Cr.0g) /%
16
1. 5
1. 5
1. 5
2. 0
w(SiO2) /%
:
16(15)
16(15)
16(15)
17(15)
显气孔率/%
6
40(45)
40(45) 35(40)
40(45) 35(40)
40(45) 35(40)
常温耐压强度"/MPa 荷重软化温度/℃ HoV 1700 (0. 2MPa, Ta.)
Xrin 35(40) :
1700
1700
1700
16
抗热震性/次
项 A w(Mg0) /% w(Crz0.)/% w(SiO2)/% 显气孔率/% 常温耐压强度/MPa Xrina 35(40)
DMGe-16B
DMGe-16A
DMGe-12A
DMGe-12B
o 6 oV : o a
62
58
65 12
68
2. 5
16
16
12
1. 5
1. 5
2. 0
1. 5
2. 0
0. 3
16(15)
17(16)
16(15)
17(16)
6 o
1. 5
40(45)
40(45) 35(40)
40(45) 35(40)
40(45) 35(40)
6
15
荷重软化温度/℃ o> (0. 2MPa, Ta.)
1700
1700
1700
1700
:
20 提供数据
抗热震性/次注1：抗热震性可根据用户需求进行检测
注2:括号内为浸盐砖的数据。 耐压强度所测单值应均大于X规定值。
3 YB/T 5011—2014
表3电熔半再结合镁铬砖的理化指标
指 标 BMGe-22
项目
BMGe-26
BMGe-24
BMGe-20B
BMGe-20A
50
50
55 2. 5 22 1. 5 2. 0 0. 3 16(15) 1. 5 40(45) 35(40) 15 1700 20 提供数据指 标
58
o : oM a AoS 6 S 6
55
w(MgO) /%
26
24
20
20
w(Cr0)/%
2. 0
2. 0
2. 0
2. 5
w(SiO,) /%
16(15)
16(15)
16(15)
16(15)
显气孔率/%
40(45) 35(40)
40(45) 35(40)
40(45) 35(40)
35(40) 30(35)
常温耐压强度”/MPa 荷重软化温度/℃ AoM 1700 (0. 2MPa, Ta.6)
XIrnie 6
1700
1700
1700
6
抗热震性/次
项目
BMGe-18
BMGe-16A BMGe-16B BMGe-12A BMGe-12B
oM 6 V
60
58
55 2. 5 16 1. 5 2. 5 0. 3 17(15) 1. 5
68
65
w(Mg0) /%
18
16
12
12
w(Cr20) /%
2. 0
2. 0
2. 0
2. 5
w(SiO) /%
:
16(15)
16(15)
16(15)
16(15)
显气孔率/%
: M 40(45) 40(45) 35(40) 40(45) 35(40) Xmin
常温耐压强度”/MPa
35(40)
35(40)
30(35) 15 1700 20 提供数据
35(40)
30(35)
:
荷重软化温度/℃ > (0. 2MPa, To.6)
1700
1700
1700
1700
0
抗热震性/次注1：抗热震性可根据用户需求进行检测。 注2：括号内为浸盐砖的数据。
耐压强度所测单值应均大于X规定值。
4 YB/T 50112014
表4 普通镁铬砖的理化指标
指 标
项 A w(MgO) /% w(Cr.0.)/% 显气孔率/%
MGe-16A MGe-16B MGe-12A MGe-12B MGe-8A MGe-8B 50
μM 1 a> 16
45
60
55
65
60
2. 5
16
16
12
12
0
8
1. 5
19
22
19
21
19
21
1b o≥ 35 Xmin
1. 5
25 20
35 30
35 30
30 25
30 25
常温耐压强度/MPa
30
16 o≥ 1650 16
15
1550
1650
1550
1650
1530
荷重软化温度/℃ (0. 2MPa, To.5)
20
耐压强度所测单值应均大于X规定值。
a
表5砖的尺寸允许偏差及外观项 目
单位为毫米指标 ±0. 5 ±1. 5 ±3. 0 ±4. 0 0. 5 1. 5 2. 0 40 60 50 70 不限制 50 80 30 50 不准有 1. 0
加工面尺寸≤200 尺寸201-300 尺寸>300 加工面长度≤350 长度>350 工作面非工作面工作面非工作面宽度≤0.10
尺寸允许偏差
扭曲
缺角长度(a十b+c)
缺棱长度(e+f+g)
工作面非工作面工作面非工作面
宽度0.11~0.25
裂纹长度
宽度0.26~0.5
宽度>0.5
厚度相对边差
注1：缺梭缺角数量：工作面≤2，非工作面≤3，每块砖总计≤3。 注2：裂纹跨棱时只允许跨过一条棱，跨棱裂纹合并计算。
5 YB/T 5011-—2014
6试验方法 6.1砖的检验制样按GB/T7321进行。 6.2化学分析按GB/T5070进行。 6.3显气孔率的检验按GB/T2997进行。 6.4常温耐压强度的检验按GB/T5072进行。 6.5荷重软化温度的检验按YB/T370进行。 6.6抗热震性的检验按YB/T376.1或YB/T376.2进行。 6.7砖的尺寸、外观及断面的检查按GB/T10326进行。 1
质量评定程序 7.1组批
产品按同一牌号编批，每批不大于300t。 7.2 抽样及合格判定规则
砖的抽样、验收按GB/T10325进行。化学成分、显气孔率、荷重软化温度、常温耐压强度为验收检验项目。 7.3合格评定形式
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。 8包装、标志、运输、储存及质量证明书 8.1砖采用托盘或根据用户要求进行包装。 8.2砖的运输和储存按GB/T16546规定进行。 8.3回转密用耐火砖热面标记应符合GB/T18257的规定，亦可按需方提供的图纸或要求进行标记。 8.4砖发出时应附有供方质量部门签发的质量证明书，质量证明书应载明供方名称或厂标、需方名称、 发货日期、合同号、标准编号、产品名称、牌号、砖号、批号及相应的理化检验结果。
6
