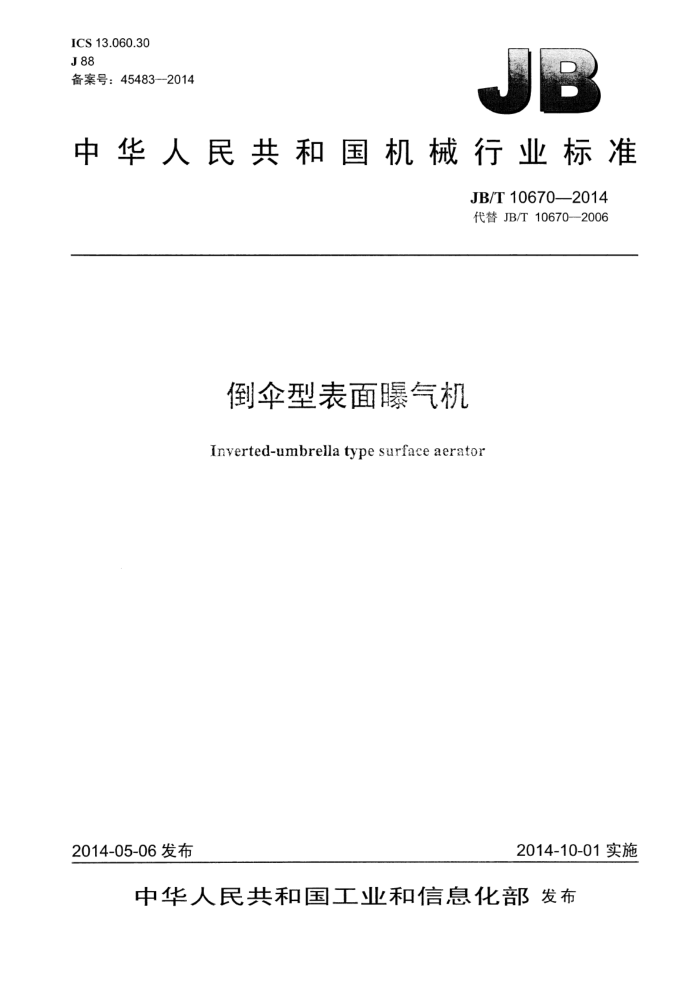

ICS13.060.30 J88 备案号：45483--2014
中华人民共和国机械行业标准
JB/T106702014 代替JB/T10670—-2006
倒伞型表面暖气机
Inverted-umbrella type surface aerator
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准倒伞型表面曝气机 JB/T10670—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm-1.25印张-40千字
2014年12月第1版第1次印刷
定价：21.00元
*
书号：15111·11800 网址：http:/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10670—2014
目 次
前言.. 1 范围 2 规范性引用文件
T
术语和定义型式与基本参数， 5 要求. 6 试验方法， 7 检验规则. 8 标志、包装、运输和贮存 9质量保证.. 附录A（规范性附录）表面曝气机动力效率及底部流速测定方法附录B（资料性附录）叶轮浸没深度的设定与调整附录C（资料性附录）不同温度、含盐量和大气压条件下水的饱和溶解氧浓度参考文献
3 4.
T
12 13 16
图1 立式倒伞型表面曝气机图2卧式倒伞型表面曝气机
表1倒伞型表面曝气机基本参数，表2倒伞叶轮的不平衡力矩限值. 表3背景噪声修正取值.. 表4检验项目及要求，表C.1水的溶解氧浓度是温度和含盐量的函数（大气压=760mmHg）表C.2水的溶解氧浓度是温度和大气压的函数（含盐量=0ppt）
13 14 JB/T10670—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10670—2006《倒伞型表面曝气机》，与JB/T10670—2006相比主要技术变化如下：
修改了部分引用文件；修改了部分术语和定义；调整和补充了设备型号规格系列（见4.2）；修改了型号编制方法（见4.3）；修改了减速箱内油池温升的限值，增加了最高油温的规定，取消了轴承温升的规定［见5.1.4c）， 5.2.2.3]; 提升了动力效率指标的规定值［见4.2，5.1.3a)] 增加了对负载试验的噪声限值要求【见5.1.4b】]；修改了减速箱空载试验噪声限值（见5.2.2.2）；修改了电动机选型的规定，增加了对电动机节能性的强制要求（见5.2.1）；修改了动力效率及底部流速测定方法（见附录A）；修改了消氧催化剂六水合氯化钴的投加量（见附录A.3.2.3）；增加了附录C（资料性附录）。
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：安徽国祯环保节能科技股份有限公司、北京工业大学、中国环保机械行业协会、
国家环保产品质量监督检验中心、机械科学研究总院。
本标准主要起草人：王涂、彭永臻、侯红勋、王春兰、朱甲华、郝玉萍、周文忠、范奎、谭燎原、 王金武、姜圆、郑士良、王同庆、勾全增。
本标准所代替标准的历次版本发布情况为：
-JB/T106702006。
II JB/T10670—2014
倒伞型表面曦气机
1范围
本标准规定了倒伞型表面曝气机的术语和定义、型式、基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。
本标准适用于对污水进行生化处理的倒伞型表面曝气机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1270化学试剂六水合氯化钴（氯化钴） GB/T3785.1电声学声级计第1部分：规范 GB5749生活饮用水卫生标准 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22722YX3系列（IP55）高效率三相异步电动机技术条件（机座号80～355） HG/T2967工业无水亚硫酸钠 JB/T7118YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）
3术语和定义
下列术语和定义适用于本文件。
3.1
表面曝气机 surface aerator 工作于水体与大气交界面的一种基本器具或设备，具有向水体充氧的基本功能以及推动水体定向流
动和（或）强制搅拌的辅助功能。 3.2
倒伞型表面曝气机inverted-umbrellatype surfaceaerator 由倒伞叶轮、竖轴、连接装置、减速箱和电动机等构成的表面曝气机。
3.3
倒伞叶轮inverted-umbrella type impeller 曝气工作部件，其形似于倒立的伞状，叶片呈规则分布，工作时叶轮在水中绕轴旋转。
3.4
叶轮公称直径 nominal diameter of the impeller 倒伞叶轮径向最大外缘的外接圆直径。
1 JB/T10670—2014
3.5
叶轮浸没深度immersiondepthoftheimpeller 倒伞叶轮处于静态时，由静水面至倒伞叶轮标定水位线的垂直距离。以叶轮标定水位线为0基准，
“十”表示标定水位线处于静水面下，“”表示标定水位线处于静水面上。
注：其标注示例可参见图1，相关资料参见附录B。
3.6
充氧量 oxygenation Qs 在标准状态（水温20℃、1个标准大气压）下，曝气机在单位时间内向水中传递的氧量，单位为千
克每小时（kg/h）。 3.7
动力效率 power efficiency Es 在标准状态（水温20℃、1个标准大气压）下，曝气机每消耗1kW·h电能（按电动机输入功率
计）所传递到水中的氧量，单位为千克每千瓦时［kg/（kW·h）。
4型式与基本参数
4.1结构型式
根据其整机的结构不同，倒伞型表面曝气机可分为立式和卧式两种，如图1、图2所示。
电动机
一联轴器一减速箱
I放大
静水面又
安装底板
叶轮浸没深度
标定水位线又
出面
承重座
竖轴倒伞叶轮
图1立式倒伞型表面曝气机
力 JB/T10670—2014
联轴器
叶轮升降装置
减速箱
电动机
EAE
础面
竖轴
倒伞叶轮
图2卧式倒伞型表面曝气机
4.2 基本参数
倒伞型表面曝气机基本参数应符合表1的规定。
表1倒伞型表面曝气机基本参数
数 值
名称叶轮公称直径动力效率叶轮浸没深度
单位 mm
600$800$1000、$1200~$1400~$1600~$1800~±2000、±2200
$2400-$2600-$28003000、3250$350037504000
>2.20 参见附录B
kg/ (kw-h)
mm
4.3型号编制方法 4.3.1倒伞型表面曝气机型号组成如下：
SA口口口口
电动机功率（此项及分隔符“”允许省略），单位为千瓦（kW）改型序号（原型机此项允许省略）特性代号主参数［倒伞叶轮的公称直径，单位为厘米（cm）］产品代号
4.3.2倒伞型表面曝气机的产品代号为SA。 4.3.3主参数为倒伞叶轮的公称直径［单位为厘米（cm）]。 JB/T 10670--2014
4.3.4特性代号采用3个连续的大写英文字母表示，自左至右依次为：
一第1个字母表示减速箱结构型式：V（立式，Vertical），H（卧式，Horizontal）；一第2个字母表示倒伞叶轮的旋转方向（俯视）：C（顺时针，Clockwise），A（逆时针，
Anti-clockwise); 第3个字母表示产品的电气传动方式：V（变频调速，Variable-frequency），C（恒速，Constant speed).
4.3.5改型序号用阿拉伯数字表示，第1次改型为1，以此类推。 4.3.6标记示例如下：
示例1：叶轮公称直径为3750mm、叶轮逆时针旋转，电动机功率为110kW，采用立式结构、变频调速的倒伞型表面曝气
机：SA375VAV/110.
示例2：叶轮公称直径为3250mm叶轮顺时针旋转，采用卧式结构、恒速运行，第1次改型的倒伞型表面曝气机：SA325HCC1
5要求
5.1 基本要求 5.1.1环境适应性
倒伞型表面曝气机在下列条件下应能正常运行： a）水体温度：4℃～50℃（环境空气温度-15℃～~45℃）； b）水体pH值：6～9; c）电源：交流（380土26.6）V，频率（50±0.2）Hz。
5.1.2稳定性
倒伞型表面曝气机在稳定的工况下运行时，其电流波动范围应不超出平均电流值的士5%。 5.1.3关键性能参数
在附录A规定的试验条件下且叶轮处于推荐的浸没深度时，倒伞型表面曝气机的性能应符合以下要求：
a）动力效率应大于2.20kg/（kW·h）； b）曝气机同时具备相应的搅拌能力，底部流速应不小于0.2m/s。
5.1.4负载试验
负载试验如下： a）倒伞型表面曝气机在负载运行时，应运转平稳，不得有异常响声和振动； b）倒伞型表面曝气机在负载运行时，离主机1m远处所产生的噪声声压级应小于85dB（A）： c）倒伞型表面曝气机在负载试验时，在额定转速下连续运转2h后，减速箱内油池温升不得超过
45℃，最高油温不得超过90℃。
5.1.5外观要求
外观要求如下： a）喷涂件的涂层色泽均匀，附着力强，无流挂；
4
