ICS27.060.30 J 98
NB

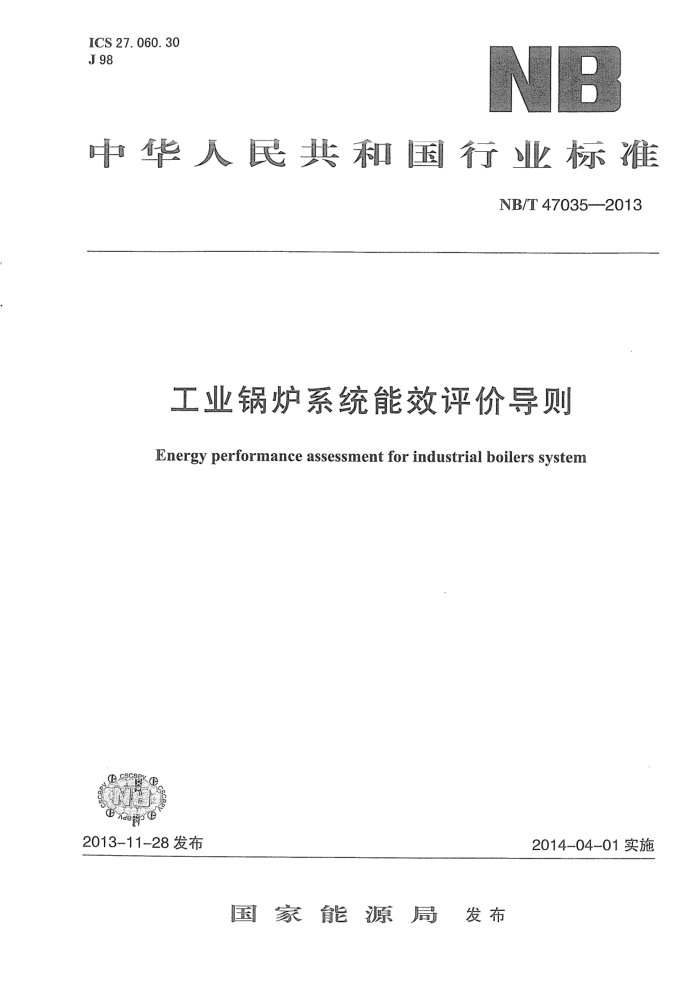

中华人民共和国行业标准
NB/T47035--2013
工业锅炉系统能效评价导则
Energy performance assessment for industrial boilers system
2013-11-28发布
2014-04-01实施
国家能源局 发布 国家能源局
公告
2013年第6号
按照《国家能源局关于印发<能源领域行业标准化管理办法（试行）及实施细则的通知》（国能局科技【2009】52号）的规定，经审查，国家能源局批准《核电厂操纵人员执照考核》等334项行业标准（见附件），其中能源标准（NB）62项、电力标准（DL） 144项和石油天然气标准（SY）128项，现予以发布。
附件：行业标准目录
二〇一三年十一月二十八日 10 10-010 10-0-10 1001 10-0-102 101 1 100-10 1 100 10-00-102 82-11-102 8-11-5102 8-11-5102 8-11-510 8-1-10 82-1-0 82-11-5102 82-11-51 82-11-10 110 2661159 1/1 66159 60S91/8F 0601 66618 666110518 18 61200181 6610612/81 6
2
采
2661- 200
录
（凿)
（）
行
减
H
电
H
山
10 10 100 10 10- 10 E10
N 9 8
5~19
竺 台州 6t~1
8 5 2 3 4 5 5 5 8 n 8
M NB/T47035—2013
目 次
前言引言 1范围 2规范性引用文件 3术语和定义 4评价目的和原则，评价组织和职责
II III
2
5
?
6评价工作程序. 评价内容和方法
7
.10 ....13
8评价报告编制要求附录A（资料性附录） 工业锅炉系统基本情况表 NB/T 470352013
前 言
本标准按GB/T1.1--2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准起草单位：中国特种设备检测研究院、北京科林燃烧工程公司、沈阳市特种设备检测
研究院、江苏省特种设备安全监督检验研究院、广东省特种设备检测研究院顺德分院、江苏南通万达锅炉股份有限公司、中国中元国际工程公司、中航工业江西洪都航空工业集团有限责任公司、 上海发电设备成套设计研究院。
本标准主要起草人：管坚、范北岩、宋吉民、徐晓丹、李越胜、陈俊、胡忠京、王中伟、张瑞、王俊宇、齐国利、程竹静、王珊珊。
本标准为首次发布。
三 NB/T470352013
引言
本标准规定了工业锅炉系统的能量转换效率评价活动的框架（以下简称《评价》）。本标准所指的工业锅炉系统是指提供热能以满足生产工艺、采暖等需要的设备。评价内容包括采集和分析工业锅炉系统设计、运行、能源利用、运行数据等过程的信息，确定系统运行能效状况，识别系统节能机会，优化系统能源使用和性能。评价过程可能也包括一些必要的附加信息，例如改进能源使用的建议和评价系统相关环境绩效改善。
本标准向评价服务的委托方和提供者描述了工业锅炉系统能效评价的组成部分，以明确区分能源评估、能源审计、能源调查和锅炉热工测试等其他服务。本标准运用测量、数据分析等不同方式对工业锅炉系统进行系统分析和评价，确定工业锅炉系统节能改进机会，并根据委托方现状给出节能机会实施优先权建议。
本标准制定了关于工业锅炉系统能效评价活动的实施和评价结果的记录的要求，同时对工业锅炉系统能效评价结果报告作了原则性规定。
III NB/T47035-2013
工业锅炉系统能效评价导则
1范围 1.1本标准规定了工业锅炉系统能效评价活动的原则、工作程序、评价内容和要求等技术要求。 评价活动至少包括工业锅炉系统设计和运行数据的收集与采集，数据分析，确定节能机会，提出能效改进建议，出具评价报告。 1.2本标准适用于额定蒸汽压力小于或等于3.8MPa的蒸汽锅炉、热水锅炉以及有机热载体锅炉系统的能效评价活动。 1.3余热锅炉、热电联产锅炉系统能效评价活动可以参照本标准执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13466-2006 GB/T13469—2008 TSG G0003
交流电气传动风机（泵类、空气压缩机）系统经济运行通则离心泵、混流泵、轴流泵与旋涡泵系统经济运行工业锅炉能效测试与评价规则
3术语和定义 3. 1
工业锅炉系统industrialboilerssystem 以工业锅炉为主机，包括辅机、辅助装置、管道、监测、控制等装置所构成的能源加工（转
换）、输配和利用系统的总和。
注：工业锅炉的功能是通过燃料燃烧（电加热）将化学能（电能）转换为热能，以水或其他介质为工质提供热能来满足工业生产和人们日常生活的需要。 3. 2
系统能效评价systemenergyperformanceassessment 通过对系统能源利用效果的技术分析与评定，寻求主要节能机会，并提出适合使用单位状况
的实施建议。 3. 3
数据采集优先权datacollectionpriority 根据被评价系统能量平衡模型、设备清单、现场评价活动时间、可操作性等因素，各需要采
集数据被排列的先后顺序。 3. 4
基准benchmark 用于评价工业锅炉系统或其设备能耗或能效状况的参考/参照值。
- NB/T 47035--2013 3.5
能量平衡模型energybalancemode 通过主要设备、过程以及能源流程（包括流向），反映整个工业锅炉系统能源输人、分布（使
用、损失、有效输出）所形成的能量（热量）平衡关系。 3. 6
节能机会energysavingopportunity 通过采取措施形成了一定的环境或条件，从而创造的能够产生节能效果的时机。
4评价目的和原则 4.1评价目的
工业锅炉系统能效评价是通过采集和分析系统设计、运行、能源利用、运行数据等过程的信息资料，确定系统运行能效状况，识别节能机会并评价其节能效果，为工业锅炉使用单位采取节能措施提供技术支持，以达到优化系统能源使用、降低能源消耗的目的。 4.2评价原则
工业锅炉系统无论其设备的新旧程度、计量监控器具配置齐全与否、能效状况的好与差，均有能效评价价值。工业锅炉系统能源利用效果技术分析与评定的准确性有赖于数据采集的准确和数据分析的正确。节能机会优先权的排序应当依据受评单位能源管理目标、评价预期目标和可用于节能的财力及物力。 5评价组织和职责 5.1评价机构
评价机构应当是个法律实体或法律实体的一部分，具备工业锅炉系统能效测试与评价能力和资质。评价机构职责至少包括：
a）成立由项目负责人、测试人员、锅炉专家等人员组成的评价项目组，并确保评价过程所
必需的资源条件； b）派出足够的评价人员，按约定的时间完成评价工作，评价项目组成员专业构成应当与评
价项目相适应； c）制定措施，保守在评价过程中获取的受评单位的商业和技术秘密； d）遵守受评价单位有关安全等的相关规定。
5.2评价人员 5.2.1评价项目组
评价项目组应当熟悉工业锅炉系统能效评价数据采集和数据分析方法，能够对采集数据结果的可靠性和准确度进行专业判断，具备工业锅炉系统能效分析、节能诊断能力和经验。 5.2.2测试人员
测试人员负责评价数据采集工作，应当具有理工科本科及以上学历，从事工业锅炉系统能效测试与评价工作2年以上经历，且具备以下知识和经验：
a）工业锅炉计量、监测、控制仪器仪表基本知识，工业锅炉热工测试原理和测试方法，测
试结果专业分析能力； b）锅炉辅机（风机、泵）经济运行检查和测试方法；
2
