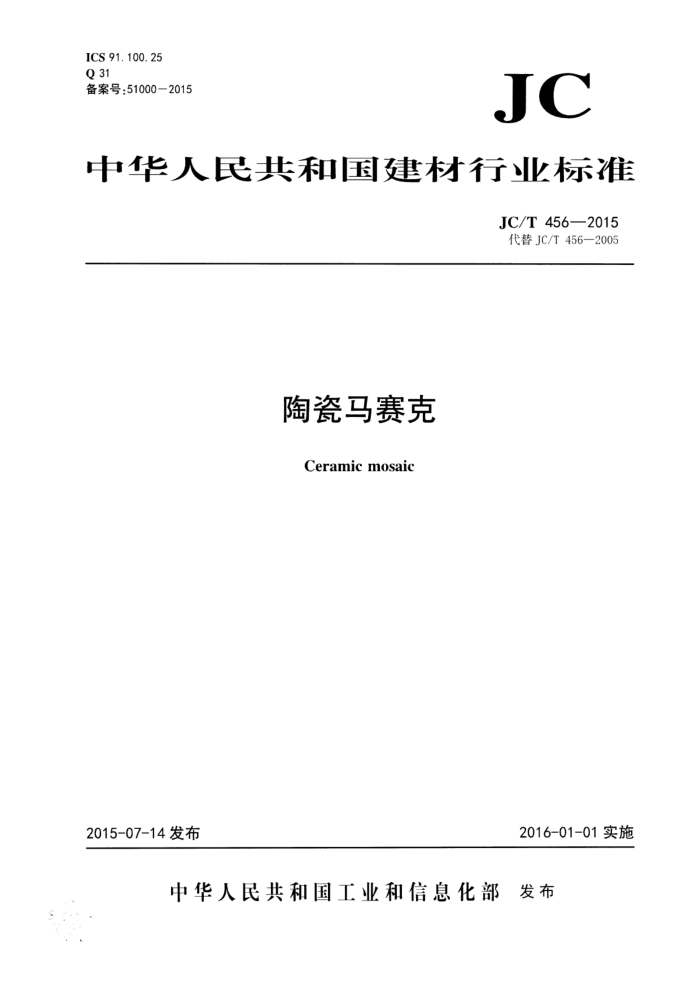

ICS 91.100.25 Q 31 备案号：510002015
JC
中华人民共和国建材行业标准
JC/T456-2015 代替JC/T456—2005
陶瓷马赛克 Ceramic mosaic
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部 发布 JC/T 456—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T456一2005《陶瓷马赛克》。jJC/T456一2005相比，除编辑性修改外±要技术
变化如下：
修改了陶瓷马赛克的定义（见3.1，2005年版的3.1）；一增加了线性热膨胀系数的要求（见5.5）；一修改了抗热震性的要求（见5.6，2005年版的5.5)：一一增加了抗釉裂性的要求（见5.7)；一一修改了抗冻性的要求（见5.8，2005年版的5.6）：一增加了耐污染性的要求（见5.9)；一一修改了耐化学腐蚀性的要求（见5.10，2005年版的5.7）；一修改了检验规则（见第7章，2005年版的第7章）；本标准由中国建筑材料联合会提出。 本标准山全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归I1。 本标准起草单位：威阳附瓷研究设计院、珠海市斗门区旭口陶瓷有限公司、广东唯美陶瓷有限公司、
湖北省当阳豪山建材有限公司。
本标准主要起草人：王博、杨雪定、何子贤、苏志强、潘永辉。 本标准所替代标准的历次版本发布情况为：
JC201—1975; ——JC/T456—1992(1996)、JC/T456—2005。 JC/T456—2015
陶瓷马赛克
1范围
本标准规定了陶瓷马赛克的术语和定义、分类、技术要求、试验方法、检验规则及标志、包装、储存和运输。
本标准适用于单块表面面积不大于49cm的建筑物墙面和地面保护及装饰用陶瓷马赛克。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件，仪注日期的版本适用于本文件。 凡是不注口期的引用文件，其最新版本（包括所有的修改单)适用丁本文件。
GB/T 3810.3 陶瓷砖试验方法 第3部分：吸水率、显气孔率、表面相对密度和容重的测定 GB/T 3810.6 陶瓷砖试验方法 第6部分：无釉砖耐磨深度的测定 GB/T 3810.7 陶瓷砖试验方法 第7部分：有釉砖表面耐磨性的测定 GB/T 3810.8 陶瓷砖试验方法 第8部分：线性热膨胀的测定 GB/T 3810.9 陶瓷砖试验方法 第9部分：抗热震性的测定 GB/T 3810.11 陶瓷砖试验方法 第11部分：有釉砖抗釉裂性的测定 GB/T3810.12 陶瓷砖试验方法 第12部分：抗冻性的测定 GB/T 3810.13 陶瓷砖试验方法 第13部分：耐化学腐蚀性的测定 GB/T 3810.14 陶瓷砖试验方法 第14部分：耐污染性的测定 GB/T 4100 陶瓷砖 GB/T9195—2011 建筑卫生陶瓷分类及术语
3术语和定义
GB/T4100和GB/T9195界定的以及下列术语和定义适用于本文件。
3. 1
陶瓷马赛克 ceramic mosaic 可拼贴成联的或可单独铺贴的小规格陶瓷砖。 注：改写GB/T9195—2011，定义3.1.17。
3. 2
铺贴衬材 tmounted tile underlay 为了便于铺贴，粘贴在砖背面的板状、网状或其他类似形状的辅助材料。 [GB/T9195—2011，定义7.13]
3. 3
表贴 face-mounted underlay 在砖表询粘贴铺贴衬材。施工完成后应取掉该衬材。 [GB/T9195—2011，定义7.14]
1 JC/T 456—2015 3. 4
背贴 back-mountedunderlay 在砖背面粘贴铺贴衬材。施工时应嵌埋该衬材。 [GB/T9195—2011，定义7.15]
3. 5
线路 interval adjacent rows within sheet 一联砖内行间、列间的空隙。 注：改写GB/T9195—2011，定义7.16。
3. 6
联长 edgelengthof sheet 每联砖的边长。 [GB/T9195—2011，定义7.17]
分类
4
陶瓷马赛克按表面性质分为有釉、无釉两种；按颜色分为单色、混色和拼花三种。
5 技术要求
5.1 尺寸允许偏差 5.1.1 单块陶瓷马赛克尺寸允许偏差应符合表1的规定。
表1 陶瓷马赛克尺寸允许偏差
允许偏差
项目
优等品 ±0. 5 ±5
合格品 ±1. 0 ±5
边长/mm 厚度/%
5. 1.2 陶瓷马赛克的线路、联长的允许偏差应符合表2的规定。
表2 陶瓷马赛克的线路、联长的允许偏差
单位为毫米
允许偏差
项目
优等品 ±0. 6 ± 1. 0
合格品 ± 1. 0 ± 2. 0
线路联长
注：特殊要求由供需双方商定。 5. 2 外观质量
陶瓷马赛克外观质量应符合表3的规定。
2 JC/T456—2015
表3陶瓷马赛克外观质量要求
缺陷允许范围
表示方法
缺陷名称
优等品
合格品
要求
背面
正:面i
正面i
背面
不允许
夹层、釉裂、开裂斑点、粘疤、起泡坏粉、麻面、波纹缺釉、桔釉、棕眼
/
不明显
不严重
落脏、溶洞
2.0~3.5 4.0~5.5 正背面缺角不允许
斜边长/mm <1. 0 深度/mm 长度/mm
<2.0 不大于砖厚的2/3
缺角
在同一角部。正面只允许缺角1处。
3.0~5.0 6.0~8.0 正背面缺边不允许
<2. 0 <1. 0 <1. 5
<4. 0 <2.0 <2.5
出现在同一侧面。
缺边
宽度/mm 深度/mm 翘曲/mm 大小头/mm
2.5~3.0 同一侧面边不允许
1.5~2.0 1.5~2.0 2.5~3.0 只允许2处缺边。
有2处缺边；正面
不明显
变形
0. 6
0. 8
5.3吸水率
陶瓷马赛克的吸水率应不大于1.0%。 5.4耐磨性
耐磨性应符合以下要求： a）用于铺地的无釉陶瓷马赛克耐深度磨损体积应不大于175mm； b）用于铺地的有釉陶瓷马赛克表面耐磨性报告磨损等级和转数。
5.5线性热膨胀系数
若陶瓷马赛克安装在有高热变性的情况下时，制造商应报告陶瓷马赛克的线性热膨胀系数。 5.6抗热震性
经抗热震性试验后，应无裂纹、无破损。 5.7抗釉裂性
经抗釉裂性试验后，应无釉裂、无破损。 5.8抗冻性
经抗冻性试验后，应无裂纹、无剥落、无破损。 5.9耐污染性 5.9.1有釉陶瓷马赛克耐污染性
:3
