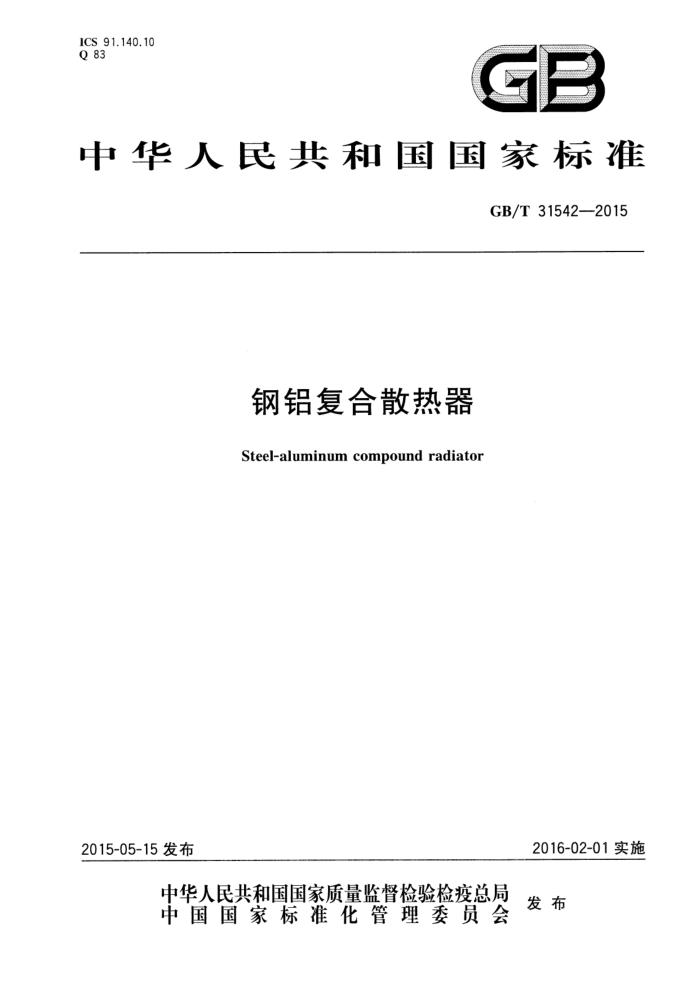

ICS 91.140.10 Q 83
GB
中华人民共和国国家标准
GB/T31542—2015
钢铝复合散热器
Steel-aluminum compound radiator
2016-02-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31542—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)归口。 本标准负责起草单位：中国建筑金属结构协会。 本标准参加起草单位：青岛理工大学、中国建筑科学研究院、国家散热器质量监督检验中心、国家建
筑材料工业建筑五金水暖产品质量监督检验测试中心、兰州陇星沃尔凯采暖设备制造集团有限公司、佛山市太阳花散热器有限公司、北京派捷暖通环境工程技术有限公司、唐山大通金属制品有限公司、高密市中亚暖通设备有限公司、龙口市南山塑钢建材有限公司、哈尔滨帽儿山暖气片有限责任公司、林州市春晖散热器有限公司、长春市英俊翔峰散热器科技有限公司、山西清徐学栋散热器有限公司、山东鑫华星暖通科技有限公司、浙江荣荣实业有限公司、天津马丁康华不锈钢制品有限公司、江苏昂彼特堡散热器有限公司、青岛华泰散热器有限公司、山东邦泰散热器有限公司、郑州市瓦萨齐散热器有限公司、河南沃德新世纪能源股份有限公司、淄博红日暖通设备有限公司、银川市艾尼散热器有限公司、河南乾丰暖通科技股份有限公司、青岛宝特瑞散热器有限公司、青岛亿润暖通设备有限公司、临胸国泰暖通设备有限公司。
本标准主要起草人：吴辉敏、张双喜、为民、冯爱荣、齐嘉卉、史红卫、李丽、刘杰、吴爱华、罗旭、
王义堂、于克跃、杨华杰、邢其俊、梁斌、张杰山、柯友志、赵学栋、吕同鑫、潘礼革、杨宗玉、宋岷桦、金娣、 夏世鹏、袁泉、侯青霞、吴金雷、耿永庆、文志强、陶兰春、姚立民、任永涛、林蓓蓓。
I GB/T31542—2015
钢铝复合散热器
1范围
本标准规定了钢铝复合散热器（以下简称散热器）的术语和定义，规格与型号，材料与结构，要求，试验方法，检验规则，标志、使用说明书和合格证，包装、运输和贮存等。
本标准适用于工业与民用建筑中，以不高于95℃且水质符合GB/T29044一2012中4.5规定的热水为热媒的散热器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 1732 漆膜耐冲击测定法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 3091 低压流体输送用焊接钢管 GB/T3190 变形铝及铝合金化学成分 GB/T 3639 冷拔或冷轧精密无缝钢管 GB 5237.1 铝合金建筑型材第1部分：基材 GB/T 7307 55°非密封管螺纹 GB/T 8163 输送流体用无缝钢管 GB/T 8544 铝及铝合金冷轧带材 GB/T92861998色漆和清漆漆膜的划格试验 GB/T 9969 工业产品使用说明书 总则 GB/T12467.3 金属材料熔焊质量要求 第3部分：一般质量要求 GB/T13237 优质碳素结构钢冷轧钢板和钢带 GB/T 13754 采暖散热器散热量测定方法 GB/T19866 焊接工艺规程及评定的一般原则 HG/T2006 热固性粉末涂料
3术语和定义
下列术语和定义适用于本文件。
3.1
钢铝复合散热器 steel-aluminum compound radiator 由立柱钢管与铝翼管胀接复合后，再与上下钢管联箱组合焊接成型的散热器。
I GB/T31542—2015
3.2
名义散热量 nominalthermaloutput 检验样品实测数值折算成长度(L)1000mm时的散热量。
3.3
胀接复合剪应力 shearing stregth 表示立柱钢管与铝翼管胀接复合紧密度的物理量。
4规格与型号
4.1规格 4.1.1散热器按工作压力分为0.8MPa、1.0MPa和1.2MPa。 4.1.2散热器按同侧进出水口中心距分为300mm、400mm、500mm、600mm、700mm、900mm、 1200mm、1500mm和1800mm。 4.1.3散热器按宽度分为40mm、60mm和80mm。 4.2型号
-0/0-0
工作压力，MPa 同侧进出水口中心距，mm 宽度，mm 柱间距，mm 产品代号（GL）
示例：柱间距为60mm，宽度为60mm，同侧进出水口中心距为500mm，工作压力为1.0MPa的钢铝复合散热器，其标记
为：GL60-60/500-1.0。
5材料与结构
5.1材料 5.1.1散热器上下联箱及立柱钢管应符合GB/T3091、GB/T3639或GB/T8163的规定。 5.1.2铝翼管材料牌号应为6063或6063A，并应符合GB5237.1中有关力学性能的规定和GB/T3190 中有关化学成分的规定。 5.1.3散热器涂层宜采用环保性材料，并应符合HG/T2006的规定。 5.1.4散热器装饰罩宜采用符合GB/T13237或GB/T8544规定的材质。 5.2结构 5.2.1 散热器结构如图1所示。
2 GB/T 31542—2015
H
①
+
L4
B
B
L
a）装饰罩整组卡装
b）装饰罩单柱卡装
说明： L H, 同侧进出水口中心距；
组合长度；
宽度；
B H 高度； Li 柱间距。
图1散热器结构示意图
5.2.2 散热器装饰罩分为整组卡装或单柱卡装，装饰罩应安装牢固，不得松脱或滑动。
6要求
6.1工作压力
散热器工作压力应为0.8MPa、1.0MPa或1.2MPa。 6.2 ：名义散热量
散热器的名义散热量不应小于表1的规定。
表1名义散热量
名义散热量/(W/m) 600
同侧进出水口中心距（H,)/mm 300
1 800 2 800
500 1 040
700
900
1 200
1 500
400 880 1 100 1 300 1 500 1 650 2 000 2 500 2 850 3 150
1 200 1 360 1 800 2 300 2 550
40 720 60 850 80 1 000 1 250 1 450 1 650 1 850 2 200 2 700 3 100 3 500
宽度 (B)/mm
注1：表中数值为外涂非金属涂料、上下有装饰罩、接管方式为同侧上进下出时的散热器名义散热量（△T=64.5K)。 注2：其余宽度散热器的散热量按内插法确定。
