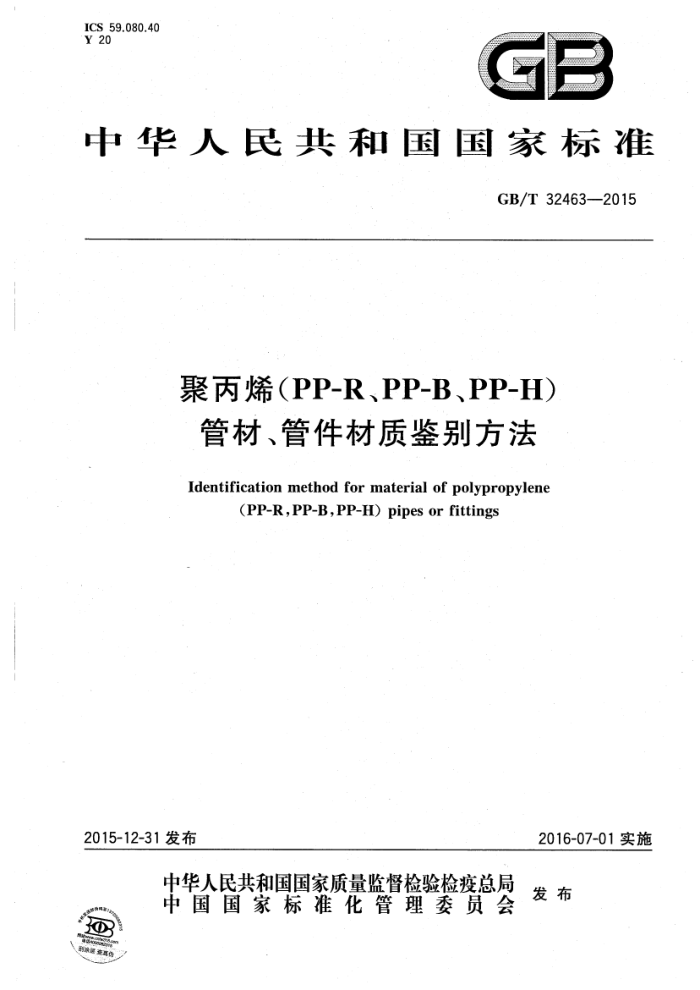

ICS 59.080.40 Y 20
G
中华人民共和国国家标准
GB/T324632015
聚丙烯（PP-R、PP-B、PP-H) 管材、管件材质鉴别方法
Identification method for material of polypropylene
(PP-R,PP-B,PP-H) pipes or fittings
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准聚丙烯(PP-R、PP-B、PP-H) 管材、管件材质鉴别方法
GB/T32463-2015
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数26千字 2016年2月第一版 2016年2月第一次印刷
*
书号：155066·1-51420定价18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T 32463—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国质量监管重点产品检验方法标准化技术委员会(SAC/TC374)提出并归口本标准起草单位：广州质量监督检测研究院、顾地科技股份有限公司、广东炜林纳功能材料有限公
司、广东联塑科技实业有限公司、佛山市日丰企业有限公司。
本标准主要起草人：孙世彧、段晓霞、吴玉銮、黄仕明、宋科明、陈国南、石兴凤、王文治、彭晓翊、 林少全。 GB/T 32463—2015
引言
三种聚丙烯建筑输送管道材料（PP-R、PP-B、PP-H)结构不同，性能和应用范围也不同。目前聚丙
烯管材、管件产品在材质标识上存在混淆现象，特别是误标为PP-R管材、管件的问题较为严重。例如标称为PP-R，而实际上是另外一种材料或是共混材料。本标准主要针对这一问题，建立材质鉴别方法。
考虑到共混和使用添加剂的干扰，应用本标准，对于各项特性参数均符合特征评价指标的样品，可以进行判定，而对于测试结果只是部分符合评价指标的，或分析数据处于临界值的样品，则需要慎重。 几种有代表性的共混样品的参考谱图与特征指标参见附录A，可为材质鉴别提供定程度的参考。依据本标准，可以鉴别聚丙烯管材、管件的材质是否为PP-R、PP-B或PP-H中的一种，但不适用于共混材料的成分分析。
在分析过程中，由于仪器、试样处理条件等因素可能导致红外光谱、差示扫描量热曲线产生细微差别，因此在对未知样品分析之前，在同一台仪器上制备一套参考谱图是适宜的。 GB/T 32463—2015
聚丙烯（PP-R、PP-B、PP-H）管材、管件材质鉴别方法
1范围
本标准规定了采用红外光谱法和差示扫描量热法，对于主要原料为聚丙烯（PP-R、PP-B或PP-H) 的管材、管件的材质鉴别方法，并给出了试样制备和谱图解析的指南。
本标准适用于由单聚丙烯树脂(PP-R、PP-B或PP-H)制成的管材、管件的材质鉴别，聚丙烯树脂也可参照使用。
本标准不适用于共混树脂制成的管材、管件的材质鉴别，也不适用于β-PP材料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6040一2002红外光谱分析方法通则 GB/T19466.1—2004塑料差示扫描量热法（DSC）第1部分：通则 GB/T19466.3塑料差示扫描量热法（DSC）第3部分：熔融和结晶的温度及热恰的测定
3缩略语
下列缩略语适用于本文件。 DSC：差示扫描量热法（DifferentialScanningCalorimetry） IR：红外光谱法（InfraredSpectrum） PP-B：嵌段共聚聚丙烯（PropyleneBlockCopolymer) PP-H：均聚聚丙烯(PropyleneHomopolymer) PP-R：无规共聚聚丙烯(PropyleneRandomCopolymer)
4方法提要
对PP-R、PP-B、PP-H管材、管件样品采用红外光谱法和差示扫描量热法鉴别，依据红外吸收峰位置、吸光度比值、熔融温度等特征指标和已知材质的参考光谱/曲线进行定性分析。
典型的PP-R、PP-B、PP-H管材、管件的参考光谱/曲线可从附录B、附录C、附录D查出，特征指标见表1。 GB/T324632015
表1PP-R、PP-B、PP-H管材、管件的IR、DSC分析的特征指标
A, /A. >1.000 <1.000
材料 PP-R PP-B PP-H 注：1(729~733)为729cm-1~733cm=1范围内的红外光谱吸收峰，2(719~721)为719cm-1~721cm=1范围内的红外
1(729~733) /cm1
02(719~721)/cm1 肩带（易被覆盖）
Tm/C 140~149 >160 >160
主峰肩带（微弱）无吸收
主峰无吸收
光谱吸收峰，相同条件下，PP-R的α1吸收峰位置比PP-B高约1cm-1～3cm-1;A。，/A。，为两峰吸光度比值；T。为DSC测试所得熔融温度（二次升温）。
5仪器和材料
5.1红外光谱仪应符合GB/T6040-2002中4.2.1的规定。 5.2差示扫描量热仪应符合GB/T19466.1一2004中5.1的规定。 5.3 天平：称量准确度为士0.1mg。 5.4气源：氮气，分析级。
6 红外光谱法(IR)分析
6.1样品制备 6.1.1取样：在管材、管件横截面对称位置上取2份有代表性的试样，对于多层共挤制品，每层分别取样。 6.1.2：试样制备：采用热塑压膜方法，分别将2份试样在200℃加压保持5min后自然冷却，制得适宜厚度的薄膜（一般不超过0.02mm），为便于识别全谱图，建议厚度以红外光谱图中1400cm-1以下不出现饱和现象为宜。
注：热塑压膜，即采用热压模具（购买或自制），将少许聚合物加热熔融同时施加压力，压成适当厚度的薄膜。 6.2试验条件
按GB/T6040-—2002中6.2规定进行。波数范围4000cm=1～400cm-1，分辨率4cm=1，扫描次数32次。 6.3参考谱图
在一定温度和时间范围内具有稳定性的已知样品，按照规定的方法进行测试所得到的红外光谱图。 注：建议以生产管材、管件所用牌号的树脂制备参考谱图。
6.4谱图分析 6.4.1首先确定样品是否为聚丙烯材料，附录E给出聚丙烯的透射红外光谱全谱图。之后，重点分析 710cm-1~750cm-1谱图，附录B给出了典型的PP-R、PP-B、PP-H管材、管件的透射红外光谱图。附录C给出了PP-R、PP-B、PP-H、PE管材、管件的吸收红外光谱图。除了峰形、位置不同外，不同材质样品吸光度值大小也存在明显差异。
注：聚丙烯(PP-R、PP-B、PP-H)管材、管件中因某些添加剂的使用，在710cm=1～750cm=1范围内可能会出现干扰
红外吸收峰，影响材质分析结果。
2 GB/T32463—2015
6.4.2吸光度取值方法为基线法（见图1)，经基线校正后，取谱图上710cm"1与750cm-1处两点做直线，从峰顶点位置对该直线做垂线，峰顶点到直线的距离即为吸光度值。
750 740 730 720 710
波数/cm=1
说明： h1主峰吸光度值； h2 一肩带吸光度值。
图1吸光度取值方法示意图
6.4.3根据谱图特征与表1吸光度比值指标结合，对待测样品的材质进行判定。
7 差示扫描量热法(DSC)分析
7.1取样
取样方法与6.1.1相同，取样量为5mg~10mg，精确到0.1mg。 7.2试验条件
测定按GB/T19466.3规定进行。测定前，需用标准样品铟校正DSC仪器的温度及热熔。氮气流速为50×（1士10%）mL/min，DSC仪加热和冷却速率为10℃/min。
试验需要消除试样的热历史，取第2次加热扫描DSC曲线上的峰值温度为熔融温度。 取两次平行测定的算术平均值作为试验结果。
7.3参考曲线
在一定温度和时间范围内具有稳定性的已知样品，按照规定的方法进行测试所得到的DSC曲线。 注：建议以生产管材、管件所用牌号的树脂制备参考曲线。
7.4曲线分析 7.4.1附录D给出了典型PP-R、PP-B、PP-H管材、管件的参比DSC曲线，不同材质样品的熔融峰的位置和形状不同。 7.4.2根据参比曲线与表1熔融温度指标结合进行判定。
8试验报告
试验报告应包含下列内容： a）本标准编号及名称；
3 GB/T32463—2015
b) 仪器设备； c) 环境条件； d) 试验方法； e) 鉴别结果； f) 试验时间和试验人员等
