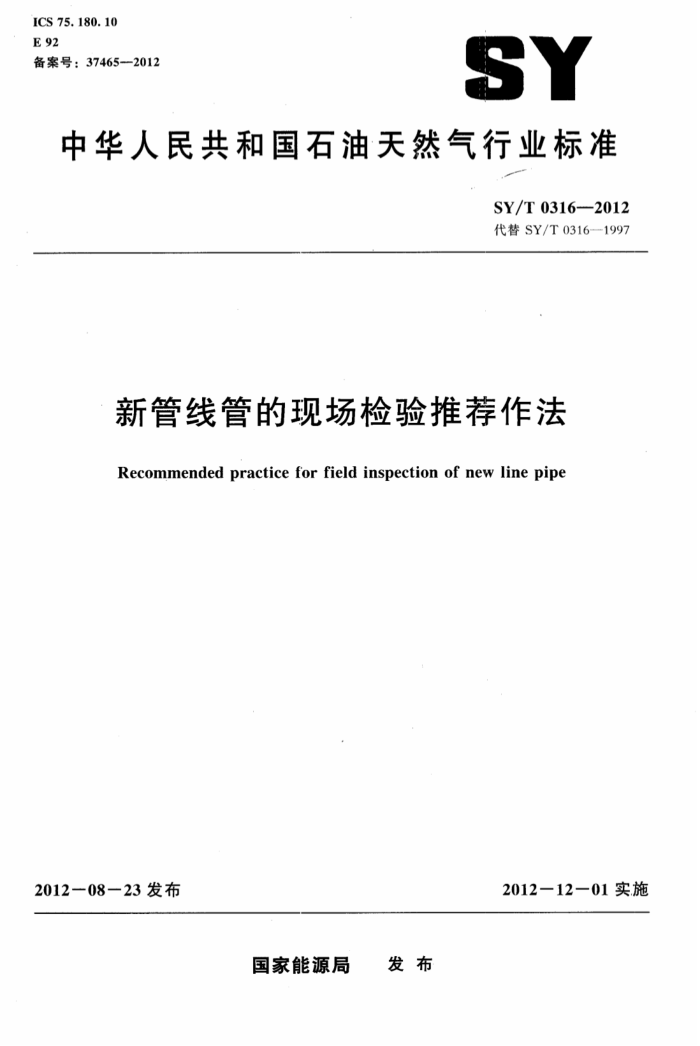

ICS75.180.10 E 92 备案号：37465-2012
SY
中华人民共和国石油天然气行业标准
SY/T0316--2012 代替SY/T0316-1997
新管线管的现场检验推荐作法
Recommended practice for field inspection of new line pipe
2012一08—23发布
2012一12一01实施
国家能源局 发布 SY/T0316-2012
目 次
前言
IV
范围 2 规范性引用文件 3 术语和定义 4 应用 4.1 检验依据 4.2 检验的适用性 4.3 检验结果的重复性 4. 4 结果的波动性 5 质量保证
1
++
10
检验人员的资格审查· 6.1 范围· 6. 2 书面程序 6.3 检验人员的资格审查.· 6. 4 培训计划…. 6. 5 考试 6. 6 经历· 6.7 资格复审· 6.8 文件编制. 6. 9 无损检验人员的合格证书·
6
12
12
12
12 12
-般检验步骤· 7. 1 范围· 7. 2 检验前的步骤 7. 3 记录和通知· 7. 4 检验后的步骤验收依据、处置措施和责任· 8.1 范围· 8. 2 验收依据… 8.3拒收责任. 9外观检验和尺寸检验 9. 1 范围 9.2 应用· 9.3设备（包括校准） 9.4外表面的照明… 9.5内表面的照明
13
13 13 13 13 14
X
14
14 14
15 15 15 15 15 16 I
建筑321---标准查询下载网 www. jz321. ne SY/T0316—2012
9. 6 管线管的全长外观检验· 9. 7 管端直径和坡口检查 10 硬度试验 10. 1 范围 10.2 应用 10.3 设备 10.4 校准和标定 10.5 步骤 11 磁粉检验 11. 1 范围 11. 2 应用： 11.3 设备、材料和一般步骤 11.4 校准和标定 11.5 内外表面纵向焊缝的检验步骤 11. 6 内外表面的整体检验 11.7 端部区域检验 12 电磁检验 12. 1 范围 12.2 应用 12.3 设备 12.4 校准与标定 12.5 检验步骤 13 剩磁和退磁 13. 1 范围 13. 2 应用 13.3 退磁作业 14 伽马射线壁厚测量 14.1 范围 14.2 应用 14.3 设备 14.4 校准和标定 14.5 检验步骤 15 电磁法钢级比对 15.1 范围 15.2 应用 15.3 设备 15.4 校准和标定 15.5 检验步骤 16 超声波检验 16.1 范围 16.2 应用 Ⅱ
16 17
18
18 18 18 18 19) 19
1) 1) 20) 22 23 23 24 24 24 24 24 25 27 27 27 27 28 28 28 28 29 29 29 29 29 29 29 29 3() 30) 30 30)
.. SY/T0316—2012
30
16.3 校准、标定和检验的一般步骤 16.4 钢管焊缝的超声波检验 16.5 管体壁厚和平面缺欠的检验 16.6 管体纵向、横向和斜向缺欠的检验 16.7 管端分层检验 16.8 手动超声波壁厚测量 17 缺欠和偏差的评价 17. 1 范围 17. 2 应用 17.3 设备 17. 4 校准和标定步骤 17. 5 管体缺欠的评价步骤 17.6 焊缝的评价步骤 17.7 制造厂造成磨痕的评价步骤 17.8 壁厚减小的评价步骤 17. 9 焊缝内层缺欠的评价步骤 17.10 凹陷的评价步骤 17.11 硬块的评价步骤.. 17.12 电弧烧伤的评价步骤· 17.13 分层和夹杂物的评价步骤· 17.14 弯曲钢管的评价步骤· 17.15 直径评价步骤 17.16 坡口、端面、 锥度和垂直度的评价步骤 18 标志 18.1 范围 18. 2 权限 18.3 般导则 18.4 优等管线管的标志 18.5 含有未确定缺欠深度的管线管的标志 18.6 修整合格的管线管的标志 18.7 含有缺陷未经处理的管线管（待修整）的标志 18.8 不能修整的管线管（拒收）的标志附录A（资料性附录） 本标准与APIRP5IL8：1996相比的结构变化情况附录B（规范性附录） 委托检验资料·
31 32 33 35 35 37 37 37 37 37 38 39 40 41 41 42 42 42 43 4 43 44 44 44 44 44 45 45 46 46 46 48
..
50
Ⅱ
建筑321---标准查询下载网 www. jz321. net SY/T0316-2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》和GB/T 20000.2--2009《标准化工作指南第2部分：采用国际标准》给出的规则起草。
本标准代替SY/T0316—1997《新管线管的现场检验推荐作法》，与SY/T0316一1997相比，主要技术变化如下：
一修改了部分规范性引用文件（见第2章，1997年版的第2章）。 修改了术语“电阻焊管”的定义（见3.23，1997年版的5.1.42）。 修改了术语“磁垢”的定义（见3.32，1997年版的5.3.12）。 修改了术语“磁粉磁场指示器”的定义（见3.45，1997年版的5.3.13）。 修改了术语“脉冲发生器”的定义（见3.65，1997年版的5.3.23）。 修改了无损检验人员资格考试中的视力内容（见6.5，1997年版的7.5.1.3）。 修改了检验时工作现场应备有文件的陈述内容［见7.1.3d，1997年版的8.1.2e)]。 修改了检验前管线管编号距离数值（见7.2.4，1997年版的8.2.4）。 修改了硬度试验中对设备选择的要求（见10.3，1997年版的11.3）。 增加了激励磁场系统校准的范围（见12.4.3.1，1997年版的13.4.2.1）。 修改了手动超声波壁厚测量关于校准检查频率不合格读数的规定［见16.8.2.5a），1997年版的17.8.2.5a)。
-
-
本标准使用重新起草法修改采用APIRP5L8：1996《新管线管的现场检验推荐作法》。 本标准与APIRP5L8：1996相比，在结构上有较多调整，附录A中列出了本标准与APIR.P
5L8：1996的章条编号对照一览表。
本标准与APIRP5L8：1996的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·增加引用了GB/T9711；，增加引用了GB11533；，增加引用了GB/T19001； ·增加引用了SY/T6445。 一删除了APIRP5L8：1996中第4章“参考资料”，已由第2章“规范性引用文件”代替
-
（见第2章）。 修改规范性引用文件“APISpec5L”为“APISpec5L/ISO3183”，APISpec5L最新版已与ISO3183：2007等同合版发布，为保持标准严谨性，故按此书写。 修改了第4章标题“范围与应用”为“应用”，以避免与第1章标题“范围”重复（见第4 章)。
-
删除了APIRP5L8：1996中的“术语和定义”3.1，3.3，3.4，3.5，3.7和3.8等多处术
语，因已广为人知，在本标准中不再重复（见第3章）。 一增加了“不符合用户规定特殊试验要求的钢管”，确保与第18章的内容协调统一（见
7.4.1)。 修改了9.6.3.3“对于外径为273.1mm～508.0mm的管子”为“对于外径为273.1mm~
IV SY/T0316—2012
559.0mm的钢管”，与上下文内容协调一致。 修改了“考试”条文内容（见6.5）、“设备”条文内容（见10.3）、“干磁粉检验步骤”条文内容［见11.3.5.2b)]、“干磁粉的照明”条文内容［见11.4.2.4f)]，以适应我国技术标准对这些内容的要求。 删除了APIRP518：1996中的11.4.3.5d）“SR-4刻槽”，APISpec5L最新版已删除了此类型刻槽。 删除了APIRP528：1996中的12.2第一句话“APISpec5L对剩磁和退磁均无规定”，API Spec5L最新版对剩磁和退磁均有规定。 删除了APIRP5L8：1996中的13.4的第一段和13.4.2.1，以避免与11.4.1内容重复（见 14.4.1)。
本标准由石油管材专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团工程技术研究院、宝鸡石油钢管有限责任公司、中国石油集团石
油管工程技术研究院。
本标准主要起草人：常亮、郑玉刚、李丽君、王慧、王昱、李为卫。
建筑321---标准查询下载网 www. jz321. net SY/T0316—2012
新管线管的现场检验推荐作法
1范围
本标准规定了新的平端管线管的现场检验和试验推荐作法，包括检验人员的资格审查、检验方法的说明、各种检验方法所用仪器的校准和标定步骤、缺欠的评价，以及检验后的标志等内容。
本标准适用于按GB/T9711，APISpec5L/ISO3183制造的管线管现场检验，其中部分内容不适用于工厂检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9711 石油天然气工业管线输送系统用钢管（GB/T9711一2011，ISO3183：2007， MOD)
GB 11533 标准对数视力表 GB/T19001 质量管理体系要求（G.B/T190012008，ISO9001：2008，IDT） SY/T6445石油管材常见缺陷术语（SY/T6445—2000，eqvAPIStd5T1：1996） ISO3183石油和天然气工业管道运输系统用钢管（Petroleumandnaturalgasindustries
Steel pipeforpipelinetransportation systems)
APISpec5L管线钢管规范（Specificationforlinepipe） APISpecQ1石油、石化和天然气行业质量纲要规范（Specificationforqualityprogramsfor
thepetroleum,petrochemical and natural gas industry)
3术语和定义
下列术语和定义适用于本文件。
3. 1
检验机构 agency 用规定的方法和准则检验新管线管的机构。
3. 2
角波束anglebeam 用于说明人射角或折射角（而非垂直于试验物表面），包括横波和纵波。
3. 3
角度规bevelgage 用于测量钢管及其坡口角度的任一仪器。可以是具有固定角度的样板型量规，也可以是调角度型
量规。 3. 4
管道内窥镜 borescope
1 SY/T0316-2012
一种带照明灯的长形光学仪器，用于检验钢管内表面。
3. 5
阴极射线管 cathoderaytube(CRT) 一种带有荧光屏的真空管，常用于观察超声波反射信号或显示计算机的存储数据。
3.6
中心导体(激磁棒) central conductor (shooting rod) 根通过钢管的导体，目的是在钢管中产生环形磁场，即周向磁场注：载流棒可不必置于钢管中心。
3. 7
环形（周向）磁场circular（circumferential）magneticfield 载流导体或内部含有载流棒的钢管周围或内部存在的磁场。
3.8
环形（周向）磁化circular（circumferential）magnetization 管壁中周向磁场的产物。
3. 9
分级classification 按一根管线管对合同规定检验要求的符合程度而进行划定级别的活动。
3.10
涂敷康 coating 黏结在钢管内或外表面的非金属层。 注：外涂敷层通常用于防腐蚀，而内涂敷层通常用于防腐蚀或提高液体流动效率。钢管可涂上用以延缓储运过
程中锈蚀的化学转化覆盖层。
3. 11
冷扩径管 coldexpandedpipe 通过内部机械或水压扩展方法获得最终直径尺寸的钢管。
3.12
连续炉焊管（对焊管） continuous weld pipe 通过机械压力将焊缝接合为纵向焊缝的钢管。 注：焊接前焊边加热至焊接温度。
3.13
轮廓修整 contour 采用锉平或磨削方法消除钢管壁厚急剧变化的方法。
3.14
耦合剂couplant 在超声波换能器和试件之间用于传导超声波能量的一种物质。 注：通常为液体。
3.15
缺陷defect 根据最新版本适用标准的规定，该缺欠的大小和性质达到拒收要求。
3.16
退磁 demagnetization 从钢管上除去部分或全部现存剩磁的过程。
2
