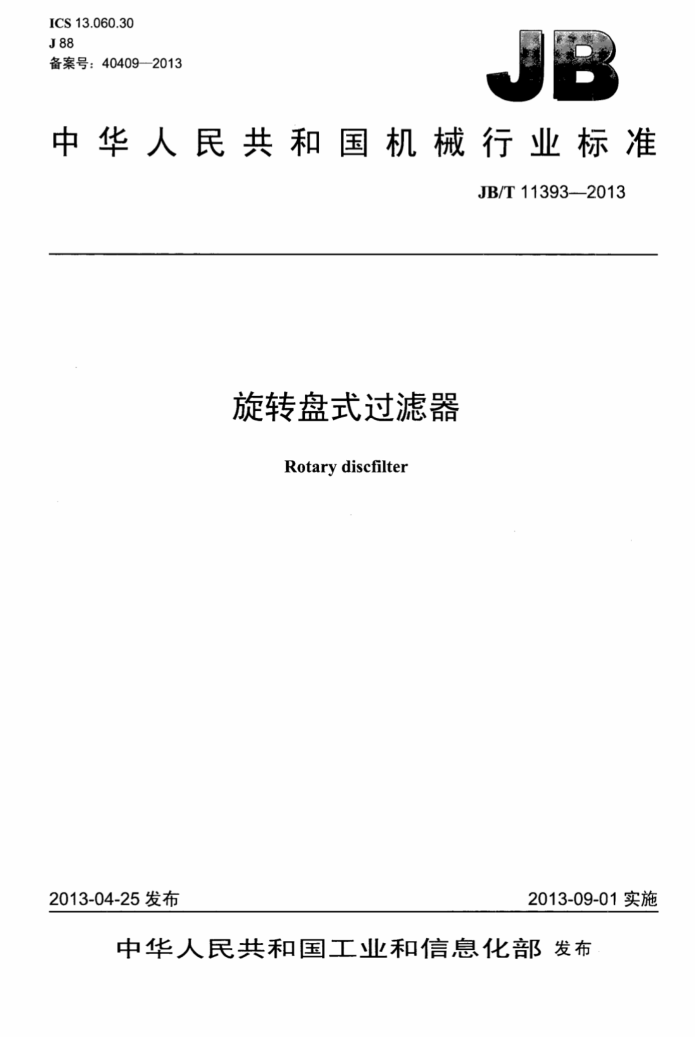

ICS 13.060.30 J88 备案号：40409—2013
中华人民共和国机械行业标准
JB/T11393-—2013
旋转盘式过滤器
Rotarydiscfilter
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准旋转盘式过滤器 JB/T11393—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字
2013年9月第1版第1次印刷
定价：12.00元
*
书号：15111·10753 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www. jz321. net JB/T11393—2013
目 次
前言 1范围 2 规范性引用文件 3术语和定义. 4分类与命名 4.1分类... 4.2命名... 5技术要求... 5.1性能要求.
11
5.2 结构与材料要求 5.3其他要求 6试验方法， 7 检验规则. 7.1 检验分类 7.2出厂检验 7.3 型式检验 8标志、包装、运输和贮存
8.1 标志. 8.2 包装.. 8.3 运输和贮存 JB/T11393—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江省环境保护科学设计研究院、杭州鼎能科技有限公司。 本标准起草人：徐灏龙、徐国华、刘徐进。 本标准为首次发布。
II
建筑321---标准查询网 www. jz.321. net JB/T11393—2013
旋转盘式过滤器
1范围
本标准规定了旋转盘式过滤器（以下简称过滤器）的术语和定义、分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于水处理中去除悬浮物的旋转盘式过滤器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适应于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699 优质碳素结构钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及充许偏差 GB/T1184 形状和位置公差未注公差值 GB/T1220 不锈钢棒 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T4237 不锈钢热轧钢板和钢带 GB/T5330 工业用金属丝编织方孔筛网 GB/T 11901 水质悬浮物的测定重量法 GB/T13306 标牌 GB/T13922 水处理设备性能试验 GB/T21650.1 压汞法和气体吸附法测定固体材料孔径分布和孔隙度 第1部分：压汞法
3术语和定义
下列术语和定义适用于本文件。
3.1
过滤元件filterelements 具有悬浮物截留作用的器件。
3.2
旋转盘式过滤器 rotarydiscfilter 具有中空纵向轴，纵向轴上固定有至少一片与其垂直的盘形过滤元件，水流可经过滤元件进入纵向
轴流出，或从纵向轴到过滤元件后流出的固液分离设备。 3.3
旋转盘式过滤器的过滤面积 theareaofrotarydiscfilter 装置内所有运行中的过滤元件的过滤面积的总和。
1 JB/T11393—2013
5.3.6竖直过滤盘间距须满足反冲洗需要。
6试验方法
6.1旋转盘式过滤器的整机性能、防腐性能、防渗漏性能、耐压性能等的性能试验方法应符合GB/T 13922的规定。 6.2微孔过滤元件的平均孔径和孔隙率的测定应符合GB/T21650.1的规定。 6.3设备连续正常运行2h后，处理前后的悬浮物浓度值测定应符合GB/T11901的规定。 6.4 过滤阻力测量，即以过滤器自带的压力计测量反冲洗开始的最大压力。 6.5反冲洗水量测量，即过滤器正常运行时，通过流量计测量单位时间内通过反冲洗管道内的水量。
7检验规则
7.1 检验分类
旋转盘式过滤器检验分出厂检验和型式检验。 7.2出厂检验 7.2.1 旋转盘式过滤器必须经制造厂检验部门检验合格后方能出厂，且应附有产品合格证。 7.2.2出厂检验项目如下：
-零部件的加工尺寸、几何公差； -装配精度；
一
一焊接质量；一外观质量；运动部件空载运转试验；
-
一按订货协议规定的其他技术要求。 7.2.3出厂检验的结果应达到5.2、5.3的要求。 7.3 型式检验 7.3.1当有下列情况之一时，应进行型式检验：
新产品定型或老产品转厂生产；一产品的结构、工艺及主要材料有较大改变，可能影响产品性能时：
-
一连续停产一年以上恢复生产；一产品正常生产，每三年进行一次型式检验：
国家质量监督机构提出型式检验要求。
7.3.2型式检验按第6章所列试验方法进行，检测结果符合性能要求。
8标志、包装、运输和贮存
8.1标志 8.1.1标志、产品的标牌应符合GB/T13306的规定。 8.1.2产品标志规定内容如下：
一制造厂名、地址、商标；
3 JB/T11393—2013
产品名称及型号；一产品制造编号（日期）或生产批号；净重，单位为千克（kg）。
8.2包装 8.2.1 根据用户需求及运输需求进行包装。 8.2.2 包装箱（件）应具有足够的强度。 8.2.3 包装标志准确、清晰、牢固。其标志内容包括：
产品名称和数量；箱号；包装外形尺寸（长×宽×高），单位为厘米（cm）；净重与毛重，单位为千克（kg）。
1
8.2.4随产品包装文件包括：
产品合格证：使用说明书；
装箱清单；安装图； -其他有关技术资料。
-
8.3运输和购存 8.3.1产品在运输过程中应防止剧烈撞击和重压。 8.3.2产品应贮存在平整的无腐蚀性气体的场所，严禁随意堆压，防止变形、损坏。
