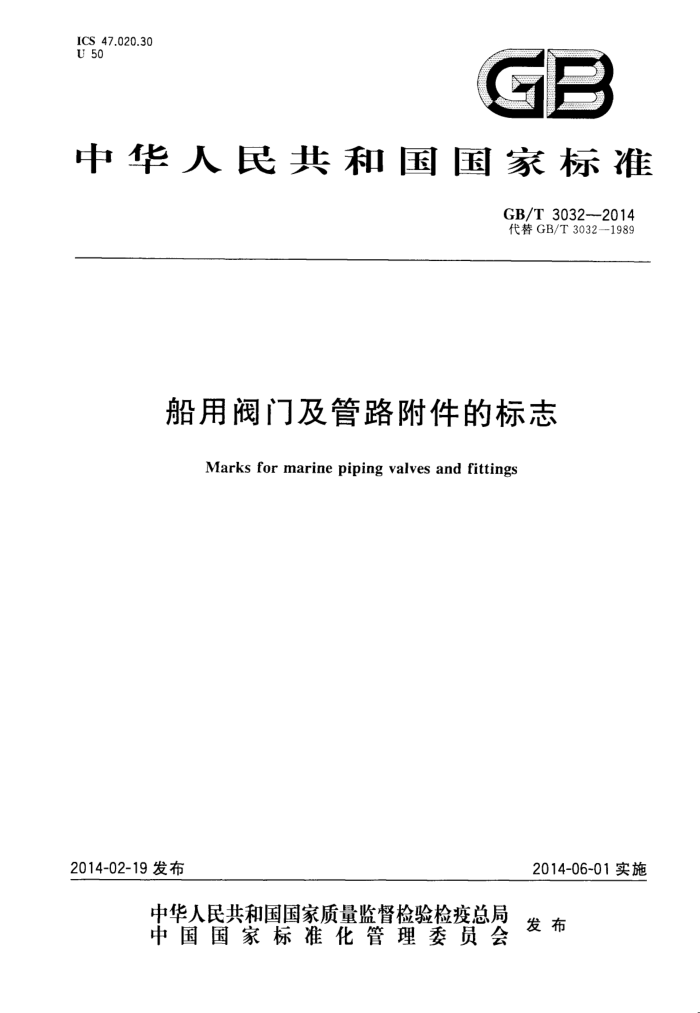

ICS 47.020.30 U 50
GB
中华人民共和国国家标准
GB/T3032-2014 代替GB/T3032-1989
船用阀门及管路附件的标志
Marks for marine piping valves and fittings
2014-06-01实施
2014-02-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 3032—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3032—1989《船舶管路附件的标志》。 本标准与GB/T3032一1989相比，主要技术变化如下：
修改了标准名称（见标题，1989年版的标题）；增加了本体的材料代号（见第4章）；修改了公称尺寸大于DN150阀体的标志（见表3，1989年版的表2）；增加了蝶阀的标志及标志位置示例（见表3和附录A)；增加了阀体及管路附件上标示的标志字体号数及字体深度（见表4)；修改了阀体及管路附件上的标志的字体型式（见6.3，1989年版的6.3和6.4）；增加了弯头的标志位置示例（见附录A）。
-
本标准由中国船舶工业集团公司提出。 本标准由全国船用机械标准化技术委员会管系附件分技术委员会（SAC/TC137/SC3)归口。 本标准起草单位：沪东中华造船(集团)有限公司、中国船舶工业综合技术经济研究院。 本标准主要起草人：严枫、耿海平、贺慧琼、唐钰明、张美玲。 本标准于1982年4月首次发布，1989年3月第一次修订。
I GB/T3032—2014
船用阀门及管路附件的标志
范围
1
本标准规定了船用阀门及管路附件的标志内容、本体材料标志代号、标志方法、标志的字体和尺寸、
标志位置等。
本标准适用于船用阀门及管路附件的标志。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047一2005管道元件DN（公称尺寸）的定义和选用 GB/T1048—2005 管道元件PN(公称压力）的定义和选用 GB/T14691技术制图字体
3标志内容
3.1 船用阀门及管路附件的标志内容按表1的规定。
表1 船用阀门及管路附件的标志内容
阀门类
管路附件类
序号
旋塞类 法兰类 接头类 滤器类 弯头类 测量仪
标志内容
闸阀与
其他类
阀件类
器类
公称压力PN 或工作压力p/MPa
0
0
1
0 0
. 0 0 . 0 0
公称尺寸DN
. .
· .
·
.
2 3 本体材料或代号
. . . . . 0
.
介质流动方向
0 . .
. . . 0 一 C 0 0 0
4 5 制造厂名称或商标
.
.
. . 0
.
熔炼炉号产品标准号弯曲角度/(°) 最高工作温度产品型号船检编号安装位置
6 7 9 9 10 11 12
.
0
C
0
0
0
0 O 0 o
0 o o o
0 0 0 0
0 0 0 0
0 0 0 c
0 0 0 0
O O 0 0
1 GB/T3032—2014
表1（续）
阀门类
管路附件类
序号
标志内容
旋塞类 法兰类 接头类 滤器类 弯头类 测量仪
闸阀与
阀件类
其他类
器类
关闭方向出厂编号出厂日期
13 14 15
. 0 o
. 0 0
0 C
0 O
0 O
o 0
0 C
0 o
注1·应标志项目：0可选择标志项目；一 一不标志项目。 注2：熔炼炉号，只适用于铸造类产品。 注3：接头类产品包括接头、通舱管件、接管、座板、管节、管座等。
3.2 特殊附件或如有需要时，可以附加其他标志，但不应与表1中的标志内容混淆。
本体材料标志代号
4
本体材料的代号标志如下： a) 碳素钢 G; b) 不锈钢 N; c) 灰铸铁 T; d) 球墨铸铁一 M; e) 青铜—Q; f) 黄铜- -H; g) 铝合金 -L; h) 钛合金 TA; i 铁白铜 B。
5标志方法
5.1公称压力、公称尺寸及介质流动方向等标志内容可与本体一起铸出或锻出，也可打印在本体上或用标牌固定在本体上。 5.2公称压力按GB/T1048一2005定义的要求以PN后跟无因次的数字标志，数字带有小数点时小数点后的数字省略，数字不标压力代号。公称尺寸按GB/T1047--2005定义的要求以DN后跟无因次的整数数字标志。 5.3 公称压力、公称尺寸和介质流向指示的箭头按表2示例的组合形式标志。
表2组合形式标志示例
介质流动方向公称压力PN 公称尺寸DN 标志形式
双(多)向流动
单向流动
16 50
16 DN50
16 DN50
2 GB/T3032—2014
5.4小型阀门和管路附件按表2形式标志有困难时，允许以16>DN50（单向）或16／DN50（双向）的形式标志，也可采用铭牌的形式表示。 5.5不标示公称压力的阀门及管路附件应标出最大工作压力和最高工作温度。 5.6工作压力小于0.1MPa的附件，不标示工作压力。 5.7当关闭方向不是顺时针时，应标示关闭方向。 5.8看 截止止回阀的阀杆顶端，应刻“二”字凹槽，并涂红漆。 5.9 三通球阀、三通旋塞阀杆顶端，应刻“L”或“T”字凹槽，并涂红漆，标明阀门的流通方向。
6标志的字体和尺寸
6.1标志应明显、清晰，排列应整齐、匀称；字体按GB/T14691中的直体字规定。 6.2在阀体上铸出或锻出的标志应为凸体，公称尺寸、公称压力及流向的字体和箭头的尺寸等按表3 的规定。
表3阀体上标志的字体和尺寸
单位为毫米
公称尺寸 阀体
字体剖面
箭头剖面
特殊情况
标志尺寸
材料锻铜、 锻钢
DN
20~32
25 5+3 DN32 153
偏心型蝶阀 DN40~DN65、 中心型蝶阀 DN50~DN80
17
2
.
铸铁、
2
20~40 铸铜
36
铸钢
25
旋塞DN20~DN50、 闸阀DN40～DN50、
D
偏心型蝶阅 DN80DN200. 中心型蝶阀 DN100～DN250
铸铁、
DN80
50~80 铸铜
铸钢
旋塞DN65~DN80、 闸阀DN80~DN150、
6
铸铁、 偏心型蝶阀
DN150
100~125 铸铜、 DN250~DN600,
3.5
铸钢
中心型蝶阀 DN300~DN500
3 GB/T 3032—2014
单位为毫米
表3（续）
公称尺寸 阀体 DN 材料
箭头剖面
字体剖面
标志尺寸
特殊情况
14
0
0
C
150~ 200
闸阀 DN175~DN300
DN200
06
铸铁、 铸铜、 铸钢
2
250~ 300
闸阀 DN350~DN500
DN300
6
120
S
球阀 DN250~DN350
350~ 500
DN500
150
铸铜、 铸钢
4 DN600
E
球阀 DN≥400
>550
8
166
注1：中心型阀、闸阀、旋塞标为双向流动。 注2：偏心型蝶阅标为单向流动。 注3：深冷闸阀均标为单向流动。 注4：字母、数字和箭头的尺寸可根据阀门标志位置的实际情况适当放大或缩小。 GB/T3032—2014
6.3阀体及管路附件上标志的字体型式按表4的规定。
表4阀体及管路附件上标志的字体型式
种类
厚度/mm
字体号数
公称尺寸DN
≤10 >(10~32)
5 7 10 5 7 10 5 7 10 5 7
阀件类
>32 ≤10 >(10~32) >32
闸阀与旋塞类
≤12 13~17 ≥18 ≤10 >10
法兰类
接头类滤器类弯头类
5
≤10 >10
7
测量仪器类其他类注：对于管路附件上可打印的字体，其字体深度不小于0.5mm。
5
6.4熔炼炉号可用7号字铸出或用5号字打印。
7标志位置
7.1 公称压力、公称尺寸及介质流动的方向，按表2形式宜标示在附件本体正面的中间位置。 7.2 制造厂名称或商标宜标示在阀体反面的中间位置或其他明显位置上。 7.3 熔炼炉号宜标示在阀体和阀盖的其他明显位置上。 7.4本体材料或材料代号应标在本体背面的中间位置上。 7.5 船检编号应标示在阀体法兰或其他合适的位置上。 7.6 关闭方向可标示在阀手轮或手柄上。 7.7 配有其他附加标志的标牌，标牌应固定在阀体或阀盖上。 7.8 标志位置示例参见附录A。 GB/T 3032—2014
附录A （资料性附录）标志位置示例
A.1法兰截止阀
法兰截止阀的标志位置示例见图A.1。
公称压力公称尺寸
制造厂名称或商标
材料代号
a）正面
b）反面
图A.1法兰截止阀
A.2法兰闸阀
法兰闸阀的标志位置示例见图A.2。 公称压力公称尺寸
材料代号
P
DN200
a）正面
b) 反面
图A.2法兰闸阀
