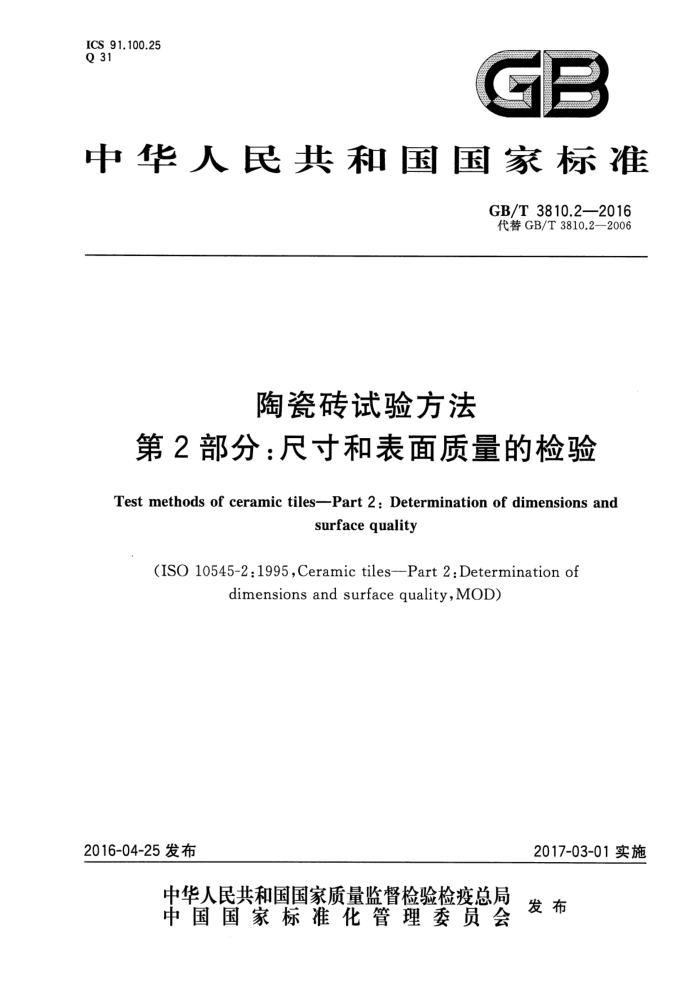

ICS 91.100.25 Q 31
GB
中华人民共和国国家标准
GB/T3810.2—2016 代替GB/T3810.2—2006
陶瓷砖试验方法
第2部分：尺寸和表面质量的检验
Test methods of ceramic tiles-Part 2 : Determination of dimensions and
surface quality
(ISO 10545-2:1995,Ceramic tiles-Part 2:Determination of
dimensions and surface quality,MOD)
2017-03-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3810.22016
前言
GB/T3810《陶瓷砖试验方法》分为16个部分：
第1部分：抽样和接收条件；第2部分：尺寸和表面质量的检验； -第3部分：吸水率、显气孔率、表观相对密度和容重的测定；第4部分：断裂模数和破坏强度的测定；第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定； -第7部分：有釉砖表面耐磨性的测定；第8部分：线性热膨胀的测定；第9部分：抗热震性的测定；第10部分：湿膨胀的测定；第11部分：有釉砖抗釉裂性的测定；第12部分：抗冻性的测定；第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；一第15部分：有釉砖铅和镉溶出量的测定；第16部分：小色差的测定。
-
本部分为GB/T3810的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3810.2一2006《陶瓷砖试验方法第2部分：尺寸和表面质量的检验》。与
GB/T3810.2—2006相比主要变化如下：
修改了范围（见第1章，2006版的第1章）；增加了术语和定义（见第2章）；修改了边直度的计算公式（见2.1，2006版的4.1.1)；修改了直角度的计算公式（见2.2，2006版的5.1.1)；修改了尺寸偏差的表示方法（见3.5、5.4、6.4，2006版的2.5、4.5、5.5）；修改了“釉裂”的定义（见2.8，2006版的8.1.2）；修改了“磕碰”的定义（见2.16，2006版的8.1.10)；增加了“抛痕”的定义（见2.20）；修改了部分产品的尺寸测量方法（见第7章、第8章，2006版的第7章）。
本部分使用重新起草法修改采用ISO10545-2：1995《陶瓷砖第2部分：尺寸和表面质量的检验》 （英文版）。
本部分与ISO10545-2：1995的主要差异如下：
标准名称修改为《陶瓷砖试验方法第2部分：尺寸和表面质量的检验》；增加了术语和定义（见第2章）； -纳人了1997年出版的技术勘误10545-2：1995/Cor.1:1997的内容，把原文中的术语“6.1.2边弯曲度”用6.1.2中心弯曲度”代替、“6.1.3中心弯曲度”用“6.1.2边弯曲度”代替（见2.4、2.5）；增加了“抛痕”的定义（见2.20）；
-
I GB/T 3810.2—2016
增加了“上凸和下凹的测量”（见第8章）；增加了“对边长度差和对角线长度差的测量”（见第9章）。
本部分由中国建筑材料联合会提出。 本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本部分起草单位：威阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有
限公司、广东东陶陶瓷有限公司、广东东鹏控股股份有限公司、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室。
本部分主要起草人：段先湖、王博、李莹、张旗康、谭铝光、金国庭。 本部分所代替标准的历次版本发布情况为：
GB/T 11948—1989; GB/T3810.2—1999、GB/T3810.2—2006。
I GB/T 3810.2—2016
陶瓷砖试验方法
第2部分：尺寸和表面质量的检验
1范围
GB/T3810的本部分规定了对陶瓷砖的尺寸（长度、宽度、厚度、边直度、直角度、表面平整度）和表面质量的检验方法。
间隔凸缘、釉泡及其他的边部不规则缺陷如果在砖铺贴后是隐蔽在灰缝内的，则在测量长度、宽度、 边直度和直角度时可以忽略不计。
2术语和定义
下列术语和定义适用于本文件。
2.1
边直度 straightness of sides 在砖的平面内，边的中央偏离直线的偏差。 这种测量只适用于砖的直边，见图1，结果用百分数表示，见式（1）：
C L
边直度= ×100%
...(1 )
式中： C 测量边的中央偏离直线的偏差，单位为毫米（mm）；
一测量边长度，单位为毫米（mm）。
L
C
边直度=号
图1边直度
2.2
直角度deviationfromrectangularity 将砖的一个角紧靠着放在用标准板校正过的直角上，见图2，该角与标准直角的偏差。 直角度用百分数表示，见式（2）：
1 GB/T3810.2—2016
0
直角度： X 100%
·(2)
L
式中：在距角点5mm处测得的砖的测量边与标准板相应边的偏差值，单位为毫米（mm）；
8 L
砖对应边的长度，单位为毫米（mm）。
+8
直角度=0
图2 直角度
2.3
表面平整度surfaceflatness 由砖的表面上3点的测量值来定义。有凸纹浮雕的砖，如果表面无法测量，可能时应在其背面
测量。 2.4
中心弯曲度 centrecurvature 砖面的中心点偏离由4个角点中的3点所确定的平面的距离（见图3）。
工作尺寸
+
注：中心夸曲度=会
D
图3中心弯曲度
2.5
边弯曲度edgecurvature 砖的一条边的中点偏离由4个角点中的3点所确定的平面的距离（见图4)。
0
