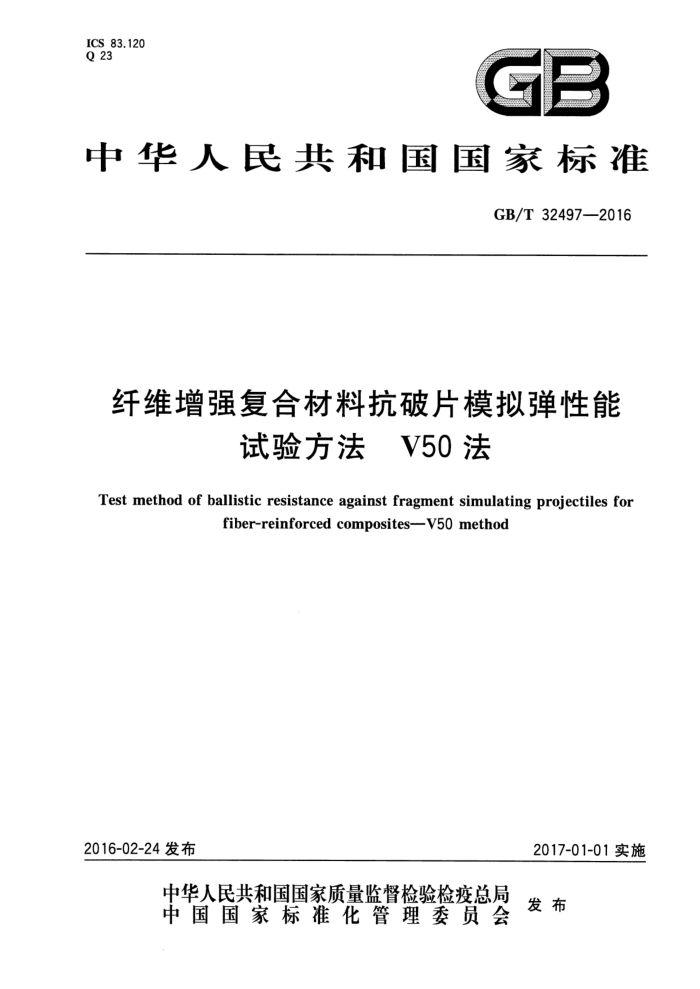

ICS 83.120 Q 23
C 一
中华人民共和国国家标准
GB/T324972016
纤维增强复合材料抗破片模拟弹性能
试验方法　V50 法
Test method of ballistic resistance against fragment simulating projectiles for
fiber-reinforcedcomposites-V5omethod
2016-02-24发布
2017-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32497—2016
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准起草单位：中国兵器工业集团第五三研究所、北京玻璃钢研究设计院有限公司。 本标准主要起草人：彭刚、冯家臣、王绪财、郑会保、张力平、王伟、吕秀莲、李树虎、刘原栋
- GB/T 32497—2016
纤维增强复合材料抗破片模拟弹性能
试验方法V50法
1范围
本标准规定了用弹道极限V50法测定纤维增强复合材料抗破片模拟弹性能的术语和定义、试验原理、试验设备与技术条件、试验步骤、V50评定与数据处理和试验报告等。
本标准适用于各种纤维增强树脂基复合材料抗破片模拟弹弹道极限V50的试验测试与评定。其他材料也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308.1滚动轴承球第1部分：钢球 GB/T1446纤维增强塑料性能试验方法总则 GB/T3880.1一般工业用铝及铝合金板、带材 第1部分：一般要求 GA141警用防弹衣
3术语和定义
下列术语和定义适用于本文件。
3.1
破片模拟弹 fragment simulating projectile 用于弹道射击试验的弹体。
3.2
弹托sabot 在枪管内用于稳定推动破片模拟弹高速发射的轻质托架。
3.3
验证板 witnessplate 用来监测试样被弹体侵彻后损伤状态的铝合金薄板。
3.4
穿透perforation 弹体冲击被测试样出现通透性穿孔，或/和试样背后出现弹体碎片，或/和验证板上有透光性穿孔的
现象。 3.5
阻断stop 任何不构成穿透的弹体冲击。
1 GB/T32497—2016
3.6
弹着点shotpoint 弹体冲击试样穿孔或凹陷的中心点。
3.7
弹道极限V50ballisticlimitV50 针对某一种破片模拟弹的射击，受试样品形成穿透概率为50%的着靶速度，用V50表示。
3.8
入射角angleof incidence 弹体飞行方向与弹着点切平面法线的夹角。
3.9
有效命中 fairhit 弹体入射角偏差不大于5°，弹着点间距不小于8倍弹径、距样品边缘不小于75mm、与相邻的弹着
点不在同一束织物上，且弹着点与支撑靶架不发生重合的弹体冲击。 3.10
混合结果速度区 resultcrossvelocityrange 针对某种弹体的射击，试样存在阻断弹速高于穿透弹速的区域。
3.11
速度差 crossvelocity 试样穿透的最低有效命中弹速与阻断的最高有效命中弹速差值的绝对值。
3.12
背衬材料 backingmaterial 用于模拟人体躯干的材料。
3.13
测速点 velocityrecordingpoint 弹体速度的测定点，即测速靶起始触发屏与终止触发屏间弹道线的中点。
4试验原理
破片模拟弹按设计或预估速度，以0°入射角对试样进行射击。通过调整发射装药量等技术手段调整射击速度，使试样在相同约束条件下产生“穿透”和“阻断”的结果，以获得的一组“穿透”和“阻断”结果相反、数量对等的有效命中射击速度值，将该组速度的算术平均值换算为着靶速度，即得到试样的弹道极限V50。
5试验设备与技术条件
5.1 试验设备组成
试验测试设备一般由试验枪械、测速靶、计时仪、靶架和弹托拦截器等主要部分组成，试验装置示意图见图1。
2
