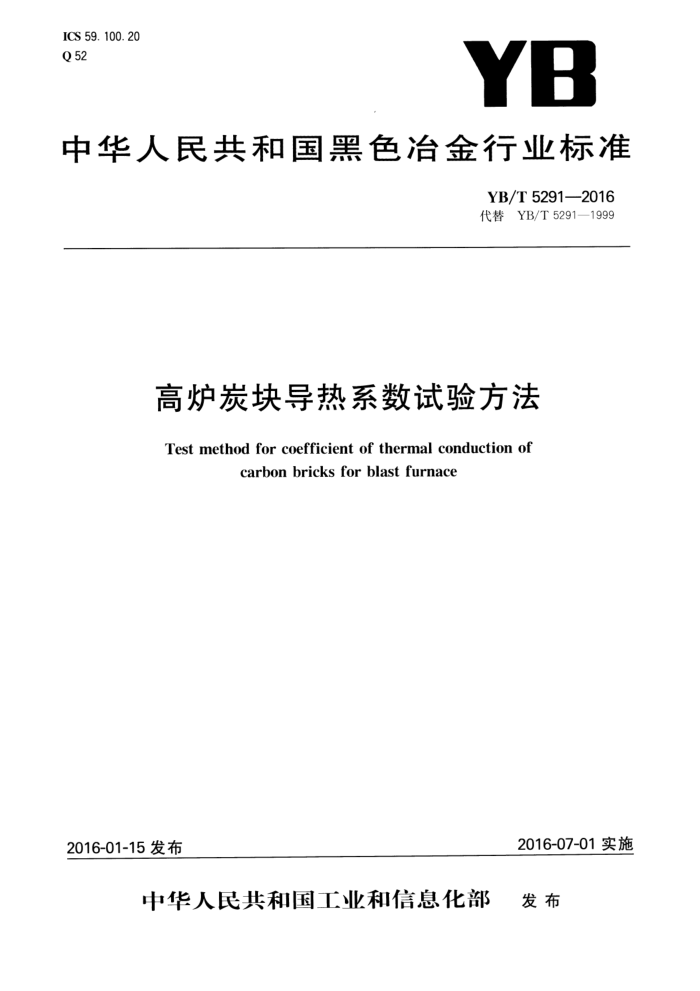

ICS 59. 100. 20 Q 52
YB
中华人民共和国黑色冶金行业标准
YB/T5291—2016 代替YB/T 5291—1999
高炉炭块导热系数试验方法 Test method for coefficient of thermal conduction of
carbonbricks forblastfurnace
2016-07-01实施
2016-01-15发布
中华人民共和国工业和信息化部 发布 YB/T5291—2016
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替YB/T5291—1999《高炉炭块导热系数试验方法》，本标准与YB/T5291—1999相比，主
要技术内容变化如下：
修改了测试范围；增加了规范性引用文件；删除了定义，增加了原理；修改了试样取样方法。
一
一
本标准由中国钢铁工业协会提出，本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：武汉钢铁(集团)公司、冶金工业信息标准研究院本标准主要起草人：邹祖桥、刘元元、刘栋梁、苏明国、王悦、郑景须。 本标准所代替标准的历次版本发布情况为：
YB/T52911999。 YB/T5291—2016
高炉炭块导热系数试验方法
1范围
本标准规定了高炉炭块导热系数的原理、仪器和设备、试样制备、试验步骤、结果计算和试验报告。 本标准适用于测定高炉炭块自室温至1000℃任一温度的导热系数。也适用其他炉衬材料导热系数
测定。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2614镍铬-镍硅热电偶丝 GB/T8170数值修约规则与极限数值的表示和判定 GB/T24525炭素材料体积密度测定方法
3原理
在一个圆周绝热的薄圆片试样的正面，辐照一个垂直于试样正面的均匀的激光脉冲，测出在一维热流条件下试样背面的温度变化曲线，进而求出其热扩散系数、比热值，然后利用公式计算出导热系数。 4仪器和设备 4.1天平：感量0.001g。 4.2卡尺：精度0.02mm。 4.3干燥箱：控制温度150℃以上。 4.4热电偶：符合GB/T2614技术要求。 4.5激光导热仪：示意图如图1所示。
仪器主要参数：激光脉冲电压：400V~500V；激光脉冲宽度：0.6ms~1.0ms；真空度：10-5mbar。
5试样制备
5.1试样尺寸：直径10mm，厚度1.5mm~3.0mm。 5.2试样数量：每个试块取样3个。 5.3取样部位目测应无裂纹、孔洞等缺陷，在炭块的横断面上沿成型压力方向钻取试样。 5.4要求试样表面平整，且两面的平行偏差不超过5%。 5.5准备已知比热的玻璃炭片（下面称炭片）直径10mm～12mm，厚度0.3mm及蓝宝石标准样品，直径 10mm，厚度1.0mm。 6试验步骤 6.1在天平上准确称量炭片、蓝宝石及试样质量，并测出试样的厚度， 6.2用高温粘结剂将热电偶粘结到试样背面，然后放人150℃～160℃干燥箱中，保温2h。
1 YB/T5291—2016
影门
W
3
激光发射器；
1
2 激光电源； 3- 试样；
激光控制器：激光能量测量系统；加热炉；
-
5
6
7- 温度控制系统： 8- 温度能增放大器； 9-
高速贮存转换器；
10- 停止-启动自动转换器； 11- 测量检测系统； 12 一抽真空系统； 13一数据处理系统。
图1激光导热仪示意图
6.3用快递粘结剂使另一热电偶粘结在蓝宝石背面，然后在炭块的一面涂上少许硅脂，将蓝宝石的正面贴到炭片的中心，置于试样架上。 6.4发射激光，在数据处理系统输出蓝宝石背面受激光照射后的温度变化曲线。曲线如图2所示。从而得到蓝宝石与炭片相连时受激光照射后的温度变化最大值、激光能量指数。取下蓝宝石，将试样正面贴到炭片中心，置于试样架上，发射激光，测量试样与炭片相连时受激光照射后的温度变化最大值、激光能量指数。
度爱
f12
时间
图2试样背面温度变化曲线图
6.5室温下试样的比热容绝对值按式（1）计算： 2
