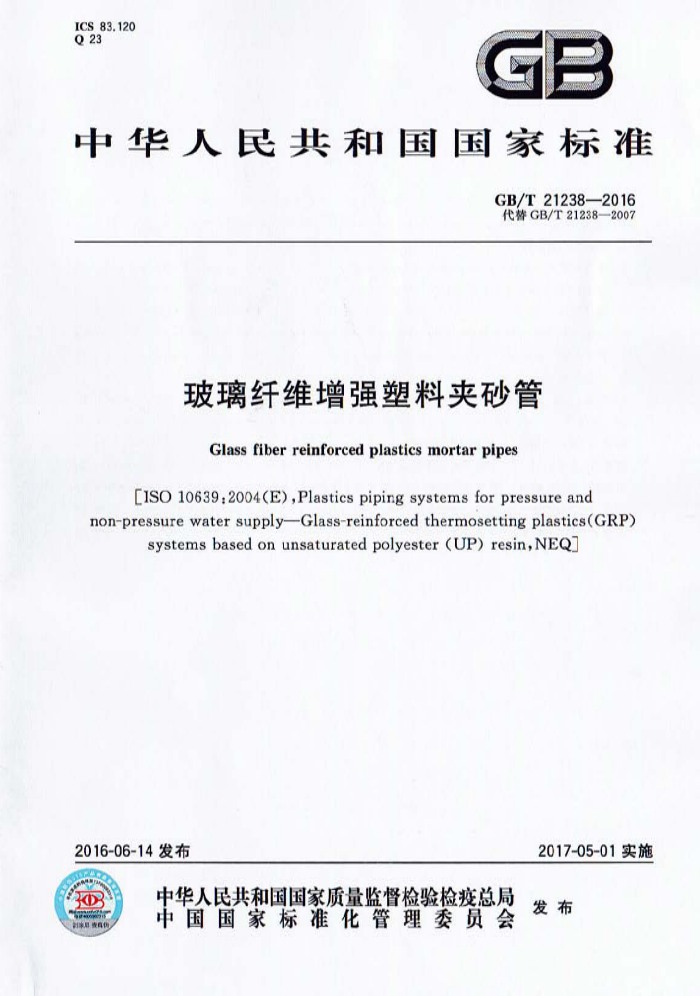

ICS83.120 Q23
GB
中华人民共和国国家标准
GB/T212382016 代替GB/T21238—2007
玻璃纤维增强塑料夹砂管
Glass fiber reinforced plastics mortar pipes
[ISO10639:2004(E),Plastics piping systems forpressure and non-pressure water supply-Glass-reinforcedthermosettingplastics(GRP)
systems based on unsaturated polyester (UP) resin,NEQ
2017-05-01实施
2016-06-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T21238—2016
目次
前言 1 范围 2 规范性引用文件 3 术语和定义
分类和标记 5 原材料
4
要求试验方法· 8 检验规则.
6
7
标志、包装、运输、忙存、出厂证明韦书和技术文件 10其他附录A（规范性附录）树脂的性能要求附录B（规范性附录） 初始环向拉伸强力试样附录C（规范性附录） 长期弯曲应变S.试验及确定方法附录D（资料性附录） 连接技术要求
9
..
20
2
..
附录E（资料性附录） 管件技术要求
28
. GB/T21238—2016
前言
本标准按照GB/T1.1-2009给出的规则起章。 本标准代替GB/T21238-2007《玻璃纤维增强塑料夹砂管》。 本标准与GB/T21238—2007相比主要技术变化如下！
压力等级中增加了“3.2MPa"（见4.1.4)；刚度等级中增加了“7500N/m"（见4.1.5），修改了树脂性能要求，增加了定长缠绕工艺和连续缠绕工艺内衬层树脂、结构层树脂的弯曲强度和加速老化弯曲强度保留率的要求（见5.2.4和附录A，2007年版的5.2.4）：有效长度中增加了“18m”，修改了长度偏差要求（见6.2.2，2007年版的6.2.2）；修改了管壁厚度要求（见6.2.3，2007年版的6.2.3，）修改了直管段管壁组分含量要求（见6.5，2007年版的6.5）；增加了3.2MPa压力等级的初始环向拉伸强力要求（见6.6.2）：增加了3.2MPa压力等级的初始轴向拉伸强力和拉伸断裂应变要求（见6.6.3）；取清了短时失效水压要求（见2007年版的6.6.5）；增加了7500N/m刚度等级的初始挑曲性要求（见6.6.5）修改了确定最小初始环向弯曲强度的计算公式（见6.6.6，2007年版的6.6.7）：取消卫生性能要求（见2007年版的第7章）；修改了直管段管整组分含量测试方法（见7.5，2007年版的8.5）；修改了压力设计基准PDB的试验方法（见7.7.1，2007年版的8.7.1）：修改了出厂检验时水压渗漏检验所售样本数量（见8.2.2.3和8.2.2.4.2007年版的9.2.2.3）增加了“出厂证明书和技术文件”（见9.5），取消了长期静水压性能试验及确定方法（见2007年版的附录B）：对接接头弯曲下内压和循环压力中持续压力由“1.5×PN修改为“2.0×PN”（见D.3.1.1， 2007年版的D.3.1.1）；法兰接头循环压力中的预备压力和弯曲下内压中持续压力由“1.5×PN”修改为“2.0×PN” （见D.3.2.1，2007年版的D.3.2.1)
本标准使用重新起草法参考ISO10639：2004《压力和非压力给水塑料管系统玻璃纤维增强热固性塑料（不饱和聚酯树脂）管》缩制，与ISO10639：2004的一致性程度为非等效。
本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39）归口。 本标准负责起草单位：同济大学、北京玻璃钢研究设计院有限公司。 本标准参加起草单位：武汉理工大学、哈尔滨玻璃钢研究院、上海耀华玻璃钢有限公司、中复连众复
合材料集团有限公司、昊华中意玻璃钢有限公司、浙江东方豪博管业有限公司、永昌积水复合材料有限公司、泉州市路通管业科技有限公司、深圳市康强建筑新技术工程有限公司，
本标准主要起草人，周仕刚、萨元德、胡中永、李卓球、刘在阳、沈鲁霞。 本标准所代替标准的历次版本发布情况为！
-GB/T21238—2007。 GB/T21238—2016
玻璃纤维增强塑料夹砂管
1范围
本标准规定了玻璃纤维增强塑料夹砂管的术语和定义，分类和标记，原材料，要求，试验方法，检验规则标志、包装、运输、贮存、出厂证明书和技术文件。
本标准适用手公称直径为100mm~4000mm，压力等级为0.1MPa~3.2MPa，环刚度等级为 1250N/m*~10000N/m地下和地面用给排水、水利、农田灌溉等管道工程用玻璃纤维增强塑料夹砂管（以下简称FRPM管），介质最高温度不超过50℃
非夹砂的玻璃纤维增强塑料管及公称直径、压力等级、环刚度等级不在本标准规定范围内的 FRPM管，也可参照本标准使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447纤维增强塑料拉伸性能试验力法 GB/T1449纤维增强塑料弯曲性能试验方法 GB/T1458纤维维绕增强塑料环形试样拉伸试验方法 GB/T1634.2-2004塑料负荷变形温度的测定第2部分·塑料、硬橡胶和长纤维增强复合
材料
GB/T2567 树脂浇铸体性能试验方法 GB/T2573-2008玻璃纤维增强塑料老化性能试验方法 GB/T2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T2577 玻璃纤维增强塑料树脂含量试验方法 GB/T3854 增强塑料巴柯尔硬度试验方法 GB/T5349 纤维增强热固性塑料管轴向拉伸性能试验方法 GB/T5351 纤维增强热固性塑料管短时水压失效压力试验方法 GB/T5352 纤维增强热固性塑料管平行板外载性能试验方法 GB/T8237 纤维增强塑料用液体不饱和聚酯树脂 GB13115食品容器及包装材料用不饱和聚脂树脂及其玻璃钢制品卫生标准 GB/T18369 玻璃纤维无抢粗纱 GB/T32491 玻璃纤维增强热固性树脂管及管件长期静水压试验方法 ISO8483：2003玻璃纤维增强热固性塑料管和管件证实法兰频栓连接设计的试验方法［Glass
reinforced thermosetting pastics(GRP)pipes and fittings-Test methods to prove the design of bolted flange joints
ISO8533：2003玻璃纤维增强热固性塑料管和管件证实粘接或包缩连接设计的试验方法 LGlass-reinforced thermosettingplastics(GRP)pipes and fittings-Test methods to provethedesignof cemented or wrapped joints
ISO8639：2000玻璃纤维增强热固性塑料管和管件柔性接头密封性试验方法[Glass-reinforced
1 GB/T21238—2016
thermosetting plastics(GRP)pipes and fittings-Test methods for leaktightness of flexible joints)
ISO10928：2009塑料管系统玻璃纤维增强热固性塑料管和管件回归分析方法及其应用 CPlastics piping systems-Glass-reinforced thermosetting plastics (GRP)pipes and fittings-Methods for regression analysis and their use
3术语和定义
下列术语和定义适用于本文件。
3.1
玻璃纤维增强塑料夹砂管 glass fiber reinrorced plastes mortarpipes 以玻璃纤维及其制品为增强材料，以不他和离隔树脂等为基体材科，以石英砂及碳酸钙等无机非金
属材料为填料，采用定长红绕工艺离心浇铸工艺、连续缠绕工方法制成的管道。俗称玻璃钢夹砂管 3.2
环刚度 ringstifne 单位长度的曾环在外压作用下，在一定径向变形下所承受的荷载大小。 表征环在外荷载下抵
抗变形能力 安下 计算S EVDI共中S为环刚准通常以N/m，作单位，为沿管道轴向单位长度内管壁环 向弯曲刚度 为停道计算直径 3.3
定长 绕工艺 filament winding process 在长度 出的管模上 深用城旗圳绕和 向维 艺在管通模儿长度内由内金外遇层制造管材
的一种生产方 3.4
离心 铸工 艺 centrifpgatcasting process 用投料机把玻璃纤维、树胎、石爽砂等 定要求洗体列城转若的模耳内固化后形成管材的一种
生产方法， 3.5
连续缠烧工艺 Continuous advancing mandrel method 在连续输出的模具 ·把树脂、连续纤维、短切纤维和石英砂按一定要求菜用环向绕方法连续铺
层，并经固化后切制成一定度管材的一种生产方法， 3.6
压力设计基准 Epressuredesign basisPDB 对一组规格相同的FRPM值样分别施加不同的静水内压划出每个试样的失效时间，再由回归
曲载外推至50年（4.38×10°h）后管能承受的净水内月 3.7
静水压设计基准 hydrostatic design basis,HDB 对一组规格相同的FRPM管试样分别施加不同的静水内压，测出每个试样的失效时间，再由回归
曲绒外推至50年（4.38×10h）后管能承受的环向拉伸应力值 3.8
长期弯曲应变 long-term ring-bending strain S. 采用一组规格相同的FRPM管试样，采用平行板施加恒定外力使试样发生破坏或施加外力使其保
持一定的直径变化值不变使试样发生破坏，测出每个试样的破坏时间，并换算出相应的弯曲应变，再由回归曲线外推至50年（4.38×105h）后管的弯曲应变值。
2
