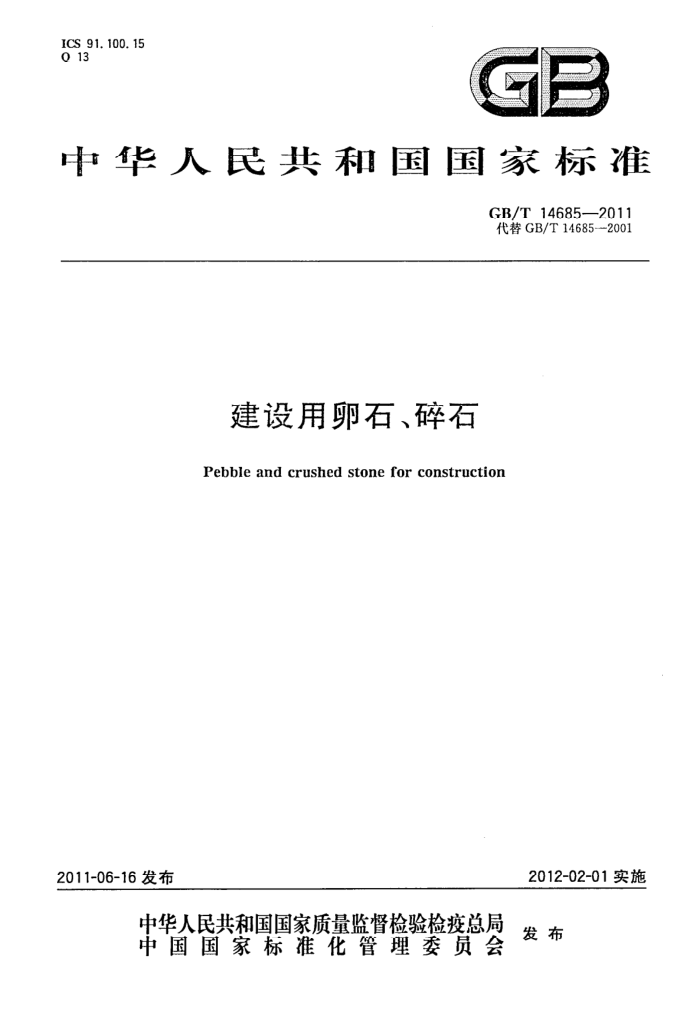

ICS 91. 100. 15 Q 13
GB
中华人民共和国国家标准
GB/T146852011 代替GB/T14685-2001
建设用卵石、碎石
Pebble and crushed stone for construction
2012-02-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T14685—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
分类 5 一般要求 6 技术要求 7 试验方法 8 检验规则. 9 标志、储存和运输附录A（规范性附录） 集料碱活性的试验方法参考文献 ......
4
-.
2
.
23 24 25 27 GB/T14685—2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替GB/T14685--2001《建筑用卵石、碎石》，与GB/T14685--2001相比，主要技术内容变
化如下：
修改了标准的名称（2001版的封面，本版的封面）；修改了适用范围（2001版的第1章，本版的第1章）；修改了碎石的定义（2001版的3.2，本版的3.2）；
-
-删除了原用途及规格（2001版的4.2、4.4)；增加了建设用石的一般要求（本版的5）；一修改了颗粒级配、泥块含量、针片状颗粒含量、卵石压碎指标的技术要求（2001版的5.1.5.2、
5.3、5.6,本版的6.1、6.2、6.3、6.6)；一一修改了表观密度、堆积密度、空隙率的技术要求（2001版的5.7，本版的6.7、6.10)；
增加了吸水率的技术要求（本版的6.8）；一增加了含水率的技术要求（本版的6.10）；修改了表观密度的试验方法（2001版的6.12，本版的7.12）；一修改了碱-碳酸盐反应的试验方法（2001版的6.14，本版的7.15）；一修改了出厂检验项目的规定(2001版的7.1.1,本版的8.1.1)；修改了型式检验的规定（2001版的7.1.2，本版的8.1.2)；修改了判定规则（2001版的7.3.2，本版的8.3.2)。
-
-
本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国砂石协会、北京建筑工程学院、建筑材料工业技术监督研究中心。 本标准参加起草单位：上海建设路桥机械设备有限公司、上海市建筑科学研究院（集团)有限公司、
北京市建筑材料质量监督检验站、西安公路研究院、辽宁省建筑材料科学研究所、北京市节能与建筑材料管理办公室、河南省辉县市天然资源有限公司、北京恒坤混凝土有限公司、郑州一帆机械设备有限公司、浙江华威建材集团有限公司、焦作建工集团、重庆市大爱建材有限公司、北京新奥混凝土集团有限公司、河南商丘建委人工砂研究会、美卓矿机国际贸易有限公司、浙江日昌升建材有限公司、宁波路通水泥制品有限公司、贵州成智重工科技有限公司。
本标准主要起草人：陈家珑、周文娟、杨斌、商志坤、韩瑞民、姚利君、高潮、许琳、张铂、黄卫、何惠勇、 杨秦生、段雄辉、衰海生、周堂贵、秦连平、吕剑、王以峰、孙涛、张朝辉、王建忠、张长城、陈斌、刘劲松。
本标准所代替标准的历次版本发布情况为：
GB/T14685—1993; -GB/T14685—2001。
-
1 GB/T14685—2011
建设用卵石、碎石
1范围
本标准规定了建设用卵石、碎石的术语和定义、分类、技术要求、试验方法、检验规则、标志、储存和运输等。
本标准适用于建设工程（除水工建筑物)中水泥混凝土及其制品用卵石、碎石。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T2419水泥胶砂流动度测定方法 GB/T6003.1金属丝编织网试验筛 GB/T6003.2 金属穿孔板试验筛 GB6566建筑材料放射性核索限量 GB/T17671水泥胶砂强度检验方法（ISO法）
3术语和定义
下列术语和定义适用于本文件。
3. 1
卵石 pebble 由自然风化、水流搬运和分选、堆积形成的，粒径大于4.75mm的岩石颗粒。
3. 2
碎石 crushedstone 天然岩石、卵石或矿山废石经机械破碎、筛分制成的，粒径大于4.75mm的岩石颗粒。
3. 3
针、片状颗粒elongatedorflatparticle 卵石、碎石颗粒的长度大于该颗粒所属相应粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒
径0.4倍者为片状颗粒。 3. 4
含泥量claycontent 卵石、碎石中粒径小于75μm的颗粒含量。
3.5
泥块含量claylumpsandfriableparticlescontent 卵石、碎石中原粒径大于4.75mm，经水浸洗、手捏后小于2.36mm的颗粒含量。
3.6
坚固性soundness 卵石、碎石在自然风化和其他外界物理化学因索作用下抵抗破裂的能力。
1 GB/T14685-—2011
3.7
碱集料反应 alkali-aggregatereaction 水泥、外加剂等混凝土组成物及环境中的碱与集料中碱活性矿物在潮湿环境下缓慢发生并导致混
凝土开裂破坏的膨胀反应。
[GB/T14684---2011,定义3.9]
4分类 4.1分类
建设用石分为： a）卵石; b）碎石。
4.2类别
卵石、碎石按技术要求分为I类、Ⅱ类和Ⅲ类。
5一般要求
5.1用矿山废石生产的碎石有害物质除应符合6.4的规定外，还应符合我国环保和安全相关的标准和规范，不应对人体、生物、环境及混凝土性能产生有害影响。 5.2卵石、碎石的放射性应符合GB6566的规定。
6 技术要求
6.1颗粒级配
卵石、碎石的颗粒级配应符合表1的规定，
表1 颗粒级配
累计筛余/% 方孔筛/mm
公称粒级 mm
2.36 4.75 9.50 16. 0 19.0 26.5 31.5 37.5 53.0 63.0 75.0 90
5~16 95~100 85~100 30~60 0~10 0 连 5~20 95~100 90~100 40~80
0~10 0
t
一
续 5~25 95~100 90~100
30~70
0~5 0
粒级
5~31.5 95~100 90~100 70~90 - 15~45
0~5 0
1
-
30~65 -
95~100 70~90
5~40 5~10 95~10080~100 0~15 0
0~5 0
95~100 80~100 0~15 95~10085~100
10~16 单 10~20 粒
0~15 0
95~100 55~70 25~40 0~10
16~25 级 16~31.5
粒
95~100
85~100
0~10 0
20~40 40~80
95~100
80~100 95~100
0~10 0 70~100
30~600~10
0
2
