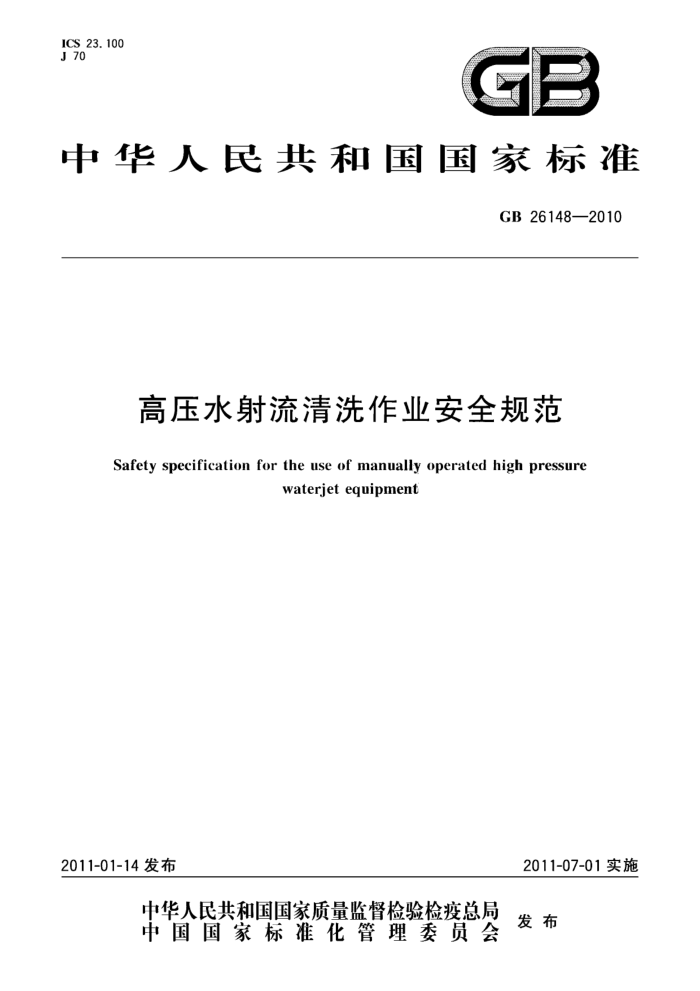

ICS 23. 100 J 70
中华人民共和国国家标准
GB 26148—2010
高压水射流清洗作业安全规范
Safety specification for the use of manually operated high pressure
waterjet equipment
2011-01-14 发布
2011-07-01 实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB 26148—2010
目 次
前言
·+t
··
范围 2 规范性引用文件 3 术语和定义 4 清洗作业队 5 作业前的准备
1
■+
中中
一→
..
■峰
t■
作业规程 7设备维护. 附录A（规范性附录）高压水射流清洗作业用防护品附录B（规范性附录）高压水射流清洗作业准备操作清单
6
9
13 15 17
++→＋＋+·→ +++-+
呷■
心心中
·. GB 26148—2010
前言
本标准第4章、第5章、第6章和第7章为强制性条款，其余为推荐性条款本标准按GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国喷射设备标准化技术委员会（SAC/TC493）归口。 本标准起草单位：合肥通用机械研究院。 本标准主要起草人：薛胜雄、陈正文、王永强、韩彩红。
I GB 26148—2010
高压水射流清洗作业安全规范
1范围
本标准规定了高压水射流清洗作业的定义、清洗作业队（人员、培训、防护与事故）、作业前的准备、 作业规程和设备维护。
本标准适用于压力不小于10MPa的高压水射流设备（以下简称“设备”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
AQ3025化学品生产单位高处作业安全规范 JGJ80建筑施.T高处作业安全技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
水射流waterjet 由喷嘴形成的不同形状的高速水流束，其射流的流速主要取决于喷嘴出人口断面的压力降。
3.1.1
低压水射流 low pressure waterjet T作压力不大于10MPa的水射流.其设备主机多为离心泵或低压往复泵。
3.1.2
高压水射流high pressure waterjet T作压力在 10 MPa～~100 MPa之间的水射流，其设备主机多为高压往复泵。
3.1.3
超高压水射流 super-high pressure waterjet T作压力不小于100MPa的水射流，其设备主机多为超高压往复泵和增压器。
3. 2
磨料射流abrasive waterjet 在射流打击物件之前固体颗粒已与射流束混合，通常由水射流引射磨料进人混合腔，然后再经准直
喷嘴（又称“磨料喷嘴”)形成磨料射流 3.3
高压水射流设备high pressure waterjet unit 高压水射流设备泛指各种压力的水射流设备。它是一个含有喷嘴的流体能量释放系统，其喷嘴功
能是将流体的压力能转变为速度能，形成自由射流束。射流中可以介人固体颗粒或附加化学药剂，也可加温。高压水射流设备的构成如下：
a）高压水发生设备：高压泵机组、增压器机组；
1 GB 26148—2010
b）控制系统：安全阀、调压阀（溢流卸荷阀）、控制阀、电控柜、控制台等； c）# 执行机构：喷枪、喷杆、喷头、磨料射流总成、二维旋转喷头、三维旋转喷头等； d）车 辅助系统：压力表、拖车、进给机构等。
3.4
增压器 intensifier 通过活塞/柱塞面积的变化使驱动液体实现压力倍增的设备，特点是超高压、小功率。
3.5
高压泵和超高压泵 high pressure pump and super-high pressure pump 用于增加水压，并将高压水输送到喷嘴的压力源设备。这类泵可以是移动的也可以是固定的，常采
用正排量柱塞泵型式以保证在给定泵速下流量的恒定。T作压力在10MPa一~100MPa的泵为高压泵， T.作压力不小于100MPa的泵为超高压泵。 3.6
喷枪 spray gun 喷枪是控制高压水经喷嘴形成水射流的丁具。喷枪巾控制阀、喷杆和喷嘴总成（它包括一个或多个
喷嘴)组成，喷枪必须有锁定机构。如图1所示。喷枪通常通过高压软管总成与高压泵排出端的调压阀直接连接，
喷枪可以按控制阀型式进一步定义。如果阀关闭时。系统降至常压。高压水排放到大气，则为卸荷型喷枪；如果阀关闭时，高压水仍保留在系统中。则为截流型喷枪。
L
有托
喷杆
控制阀
喷嘴总成
高压软管总成一
扳机
扳机护框
锁定机构
图1
3.6.1
柔性喷枪flex lance 由柔性管连接泵和喷嘴（喷头)形成水射流的工具，由脚踏控制阀控制。
3.6.2
刚性喷杆rigid lance 由刚性管连接泵和喷嘴（喷头)形成水射流的工具，由脚踏控制阀控制。
3.7
喷头 spray head 设置有一个或多个喷嘴并由此形成水射流的部件（喷头限制了水的过流面积，产生了水射流速度并
形成了所要求的射流形状）。 3.7.1
自转喷头 rotational spray-head by itself 个连接在柔性管或刚性管上的包括轴承和旋转体的部件，该部件至少有两束射流偏置，无需附加
任何外力，射流的反冲力就产生了喷头旋转的扭矩。 2 GB 26148—2010
3.7.2
强制旋转喷头 powerful rotational spray-head 依靠外力强制旋转，以此形成可控转速的旋转射流的喷头。它使喷嘴沿直管或喷头体分布，利用喷
嘴排列和旋转达到射流全面覆盖，以进行大面积清洗作业。 3.7.3
二维旋转喷头2-D spray-head 绕着一个轴旋转的旋转喷头，其外形尺寸与所清洗管件内壁直径相适应，有可调转速和不可调转速
两种形式。 3.7.4
三维旋转喷头3-D tank cleaner 同步绕着两个相互垂直轴旋转的旋转喷头，其转速可以调节。按旋转方式分为强制旋转和自动旋
转两种形式。 3.7.5
平面清洗器surface cleaner 专用于清洗平面的旋转射流装置。其特点是大直径二维旋转喷头垂直向下喷射作业，通常为强制
旋转转速可以调节。 3.7.6
自进喷头 self-feed spray-head 软管与喷头总成在管道内进退伸缩，以清除杂物，如图2所示。该喷头借助其向后的射流自进，它
还包括直接安装在喷头组件后的一段硬管，以防止喷头在管道内翻转。
图 2
3.8
安全阀 relief valve 安全阀安装在泵的排出端，它以弹簧预载的方式预置在关闭位置。当泵压力超过预定值时，安全阀
打开。 3.9
调压阀 pressure regulating valve 调压阀安装在泵的排出端，它凭借控制旁通水流来达到控制高压泵丁作压力的目的。当系统中压
力超过了预置值时，调压阀将部分开启，调压阀开启升程越高，旁通的水就越多，则喷嘴处流量就越小，其完全开启称为卸荷。
3 GB 26148—2010
3.10
脚踏控制阀foot-control valve 能够用脚动作控制水射流的一种控制阀。其踏板置于护框内。
3.11
多联阀 multi-gun valve 可将高压水输送到两个以上的水射流喷头上，它的动作应使两个以上的水射流喷头T况互不影响。
3.12
高压软管 high pressure hose 从高压水射流设备的一个部件到另一个部件输送水的柔性管。高压软管的最小爆破压力应是丁作
压力的2.5倍，高压软管应至少在1.5倍T作压力下试压。软管使用压力不得超过制造厂推荐的T作压力。软管失效可能引起鼓包、穿透。 3.12.1
软管总成hose fitting 由软管和相应的端部接头组成.软管每个端部接头都要中专业扣压连接，并经过试压检验。
3. 12.2
柔性扣flex ring 用短的钢绳呈环状连接在两根软管的端部接头处。当发生接头断裂，柔性扣将阻止软管端部弹跳。
3.12.3
爆破压力burst pressure 检验承压零部件可能失效的压力值，
3.12.4
试验压力 testing pressure 检验承压零部件得以正常丁作的压力值
3.13
进给装置feed device 操作喷头运动的一种专用机械装置。使喷头接近清洗物件。通常能实现进给伸缩（垂直或水平）、倾
斜、旋转、曲臂等功能。 3.14
压力表 pressure gauge 显示压力变化的仪表，压力表的刻度范围至少要比设备的最大.T作压力高50%。当压力脉动较大
时，应设置压力缓冲器以准确显示压力读数。 3.15
操作者 operator 经培训并验证具备安装、运行和维修设备的技能人员。
3.16
作业区 cleaning field 清洗作业涉及的用挂有警示标记护栏围起的全部区域。
3.17
反冲力 reactive force 实现水射流过程巾对射流部件造成的反向冲击力。喷枪（头)操作者所承受的反冲力不得超过其体
重的1/3。手持喷枪（头）的设计反冲力不得大于200N。
4 GB 26148—2010
4清洗作业队
4.1　人员 4.1.1队长
清洗作业队人数应视丁程大小、难易和环境等情况而定，至少2人。作业队应设队长一名，其职责为：
a)t 协调好全队的T作； b） 做好作业前的准备T作（见第5章）； c）‘ 安排好具体作业程序（见第6章）； d） 清理好作业场地并确保在清洗作业期间不被占用。
4.1.2喷枪操作者
直接操作喷枪、喷头进行射流清洗作业的人员。 4.1.3泵操作者
在清洗作业期间监控泵压力的升降。一且喷枪操作者发现问题或发出疲劳信号时能立即作出反应；防止非作业人员进入作业现场或出现其他隐患。一旦出现任何意外情况。泵操作者应立即降低泵压力或停机。泵操作者在降低泵压力时应发出警告，以免喷枪操作者因反冲力的突然消失而失去平衡。 4.1.4　其他操作者
按作业具体情况.清洗作业队可能还需要其他操作者： a）当刚性喷枪或柔性喷枪不断向前进给时，喷枪操作者应再配一名助手； b）当泵的位置距喷枪操作者较远，则需一名队员监视整个清洗作业现场，在喷枪操作者与泵操
作者之间联络。
4.1.5身体状况
所有队员应具备担任其作业任务的体力。 4.1.6岗位轮流
射流反冲力及射流作业环境（如反溅水）容易使喷枪操作者疲劳，因此，队员应实行岗位轮换制度。 4.1.7信号
水射流噪声及一些安全防护用品可能会影响队员间用声音联络。全队对作业的每步操作（尤其是开泵、升压、降压、停泵）必须有明确的约定信号，作业前每个队员必须明确这些信号的意义。 4.2　培训 4.2.1合格的操作者
高压水射流操作者应经过培训，掌握操作知识和技能。
4.2.2　伤害形式
高压水射流的切割作用及其对人体所带来的潜在危险性可通过视听演示或设备的实际使用（切割
