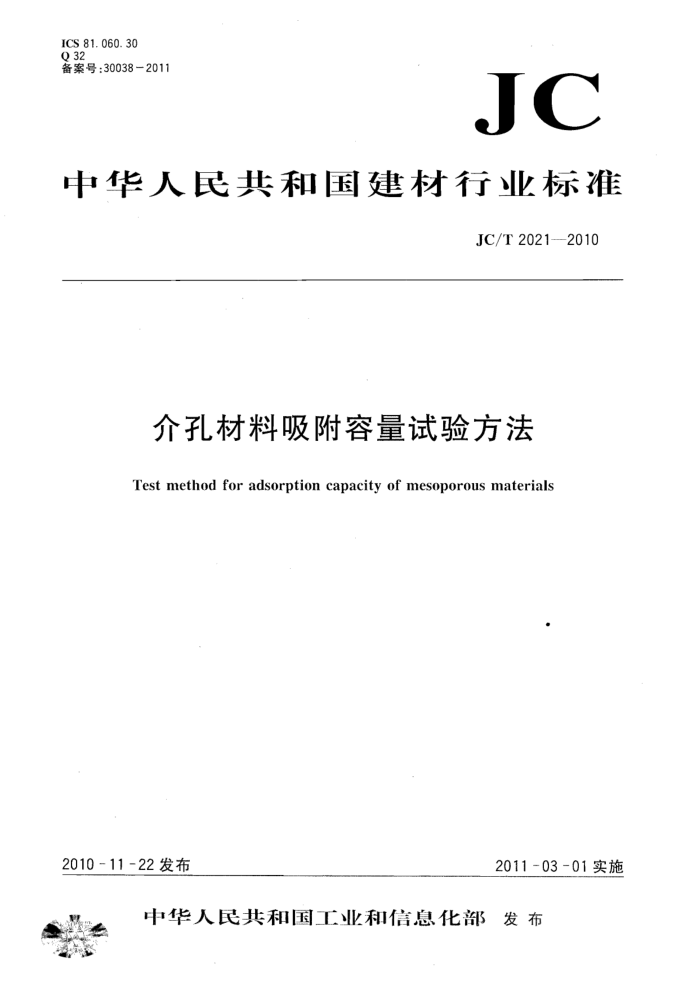

ICS 81.060.30 Q.32
备案号：30038-2011
JC
中华人民共和国建材行业标准
JC/T20212010
介孔材料吸附容量试验方法
Test method for adsorption capacity of mesoporous materials
2010-11-22发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 JC/T 2021- -2010
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国建筑材料联合会提山。 本标准山全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：中国科学院上海硅酸盐研究所、中国建筑材料联合会。 本标准起草人：张玲霞、施剑林、蒋丹宇、李蕾、周丽玮、冯涛、黄德信、徐兵、李雨林。 本标准为首次制定。 JC/T 2021-2010
介孔材料吸附容量试验方法
1范围
本标准规定了介孔材料吸附容量试验方法的术语和定义、试验装置、试剂、试验条件和试验步骤等。 本标准适用于介孔材料重金属离子吸附剂对含重金属废水溶液的静态吸附性能的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T'6682分析试验室用水规格和试验方法（NEQISO3696：1987)
试验室玻璃仪器量筒
GB/T 12804 GI3/T12808试验室玻璃仪器单标线吸量管 GB/T15724.1试验室玻璃仪器烧杯 ISO11885 Water quality Determination of selected elements by inductively coupled plasma
-
opticalemissionspectrometry(ICPOES）水质-电感耦合等离子体光学发射谱（ICP-OES）测定选定元素 3术语和定义
下列术语和定义适用于本标准。
3. 1
介孔材料mesoporousmaterials 介孔材料是指孔径在2nm～50nm之间的一类多孔固体材料。
3. 2
重金属heavymetal 重金属指相对密度大于4的金属，约有45种，如铜、铅、锌、铁、钻、镍、锰、镉、汞、钨、钼、金、银等。
3. 3
吸附剂adsorbent 不溶于液相同时能够通过吸附原理净化该液相的材料。
3. 4
吸附平衡时间 equilibrium adsorption time 吸附剂投人后，吸附量达到恒定值所需要的时间。
3. 5
吸附容量adsorptioncapacity 吸附剂吸附被吸附物的能力。本标准中，吸附容量特指在一定浓度下吸附达到平衡时吸附剂所能
够吸附的重金属离子的量。 4方法概要
采用静态吸附法，将吸附剂投人重金属离子水溶液中，分别测定吸附前和吸附达到平衡后溶液中的重金属离了浓度，通过浓度变化和吸附剂用量计算得到吸附容量。 5试验装置
- JC/T 20212010 5.1 量具和器血
试验所用量筒、单标线吸量管和烧杯分别符合GB/T12804、GB/T12808和GB/T15724.1的要求。 5.2天平
精确到0.001g的天平。 5.3真空干燥箱
真空度能达到200Pa，温控区间在（20～250)℃的烘箱。 5.4电感耦合等离子体原子发射光谱仪
简称ICP。检出限0.01u/L10ug/L，分析结果相对标准偏差（RSD）±1%～10%，波长范围（167~785）nm，分辨率≥0.0076nm（在200nm处），测定长期稳定性≤2%。 6试剂 6.1重金属盐
所用重金属盐均为硝酸盐，分析纯。 6.2水
符合GB/T6682要求的二级水。 7试验条件 7.1吸附剂的预处理
吸附试验前，吸附剂必须在（70士10）℃的真空干燥箱中真空干燥至少24h。 7.2试验温度
吸附试验均在（20土5)℃进行。 7.3吸附剂的投放比例
试验按照每10ml重金属离子水溶液中0.1g吸附剂的比例投入。 8吸附平衡时间的确定 8.1试验步骤
配制-定浓度的重金属离子水溶液，采用ICP按ISO11885规定的方法测定其浓度。用单标线吸量管量取--定量重金属离子溶液，按照投放比例称量经预处理的吸附剂样品。将吸附剂样品投入到重金属离子溶液后，立即开始计时，并磁力搅拌。每隔一定时间取样一次，过滤后取清液用ICP按ISO 11885规定的方法测定重金属离子浓度。 8.2吸附平衡时间的确定
绘制重金属离子浓度（Y轴)和吸附时间（X轴的曲线，即吸附动力学曲线。重金属离子浓度达到恒定值的时间即为吸附平衡时间，记为。 9 吸附容量的测定 9.1试验步骤
配制不同浓度的重金属离子水溶液，采用ICP按ISO11885规定的方法测定其浓度，重金属离子的初始浓度记为C。。单标线吸量管量取20mL重金属离子溶液，此体积记为V。称取经预处理的吸附剂样品0.2g，精确到0.001g，此质量记为m。将吸附剂样品投入重金属离子溶液后，立即开始计时，并磁力搅拌。取样时间t>t，过滤后取清液用ICP按ISO11885规定的方法测定重金属离子浓度，该浓度即为吸附达到平衡时的重金属离子浓度，记为C。 9.2吸附容量的计算
对某一重金属离子在某-一浓度下的吸附容量Q按式（1)计算：
2 JC/T20212010
Q.=（C-C.）V/m蒙美的安毛离是金重量9Ia
式中： Q C. Ch
，员人（
平衡吸附容量，单位为毫克每克（mg/g）；重金属离子初始浓度，单位为毫克每升（mg/L）；吸附达到平衡时重金属离子浓度，单位为毫克每升（mg/L）；重金属离子溶液体积，单位为升（L）；所投人吸附剂的质量，单位为克（g）。
V.
m
10 试验报告
试验报告应包含以下信息： a）试验环境温度； b）吸附剂干燥预处理温度和时间； c）每次试验投入的吸附剂质量和量取重金属离子溶液的体积； d）吸附剂的吸附动力学曲线；
）
20
时间/min
e）吸附剂某一浓度下的平衡吸附容量
40X
300
200
100
1000 2000 3000 4000 5000 吸附平衡时金属离子浓度/ug/mL
0
