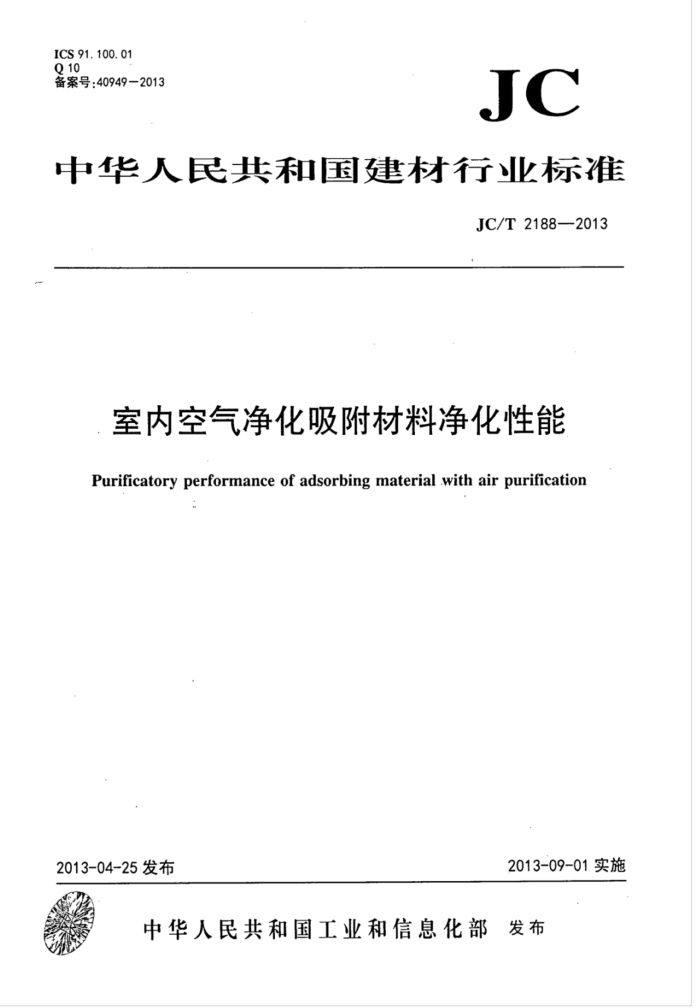

ICS 91.100. 01 010 备案号：40949—2013
JC
中华人民共和国建材行业标准
JC/T 2188—2013
室内空气净化吸附材料净化性能
Purificatory performance of adsorbing material with air purification
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 3发布 JC/T2188—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司。 本标准参加起草单位：北京安意道环保科技有限公司、北京中兴天瑞科贸有限公司、北京中科中环
环境应用技术研究中心、北京国研联合建筑工程技术咨询中心、河北安泰纸面石育板有限公司、上海众材工程检测有限公司、北京厦荣工程检测有限责任公司、国家建筑工程质量监督检验中心、北京大学环境科学与工程学院。
本标准主要起草人：张京玲、张平、孙宏娟、刘洪波、田壮、尹跃、李佳珊、郑大亮、陈晓鹏、谢华庆、任俊杰、杨义秋、潘红、孔戈、王晓丽、杨靖、王志霞、刘兆荣。
本标准为首次发布。 JC/T2188—2013
室内空气净化吸附材料净化性能
范围
1
本标准规定了室内空气净化用吸附材料净化性能的术语和定义、分类和标记、要求、试验方法、试验报告和检验规则等。
本标准适用于以活性炭为主的具有净化功能的吸附材料
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18204.262000公共场所空气中甲醛测定方法 GB/T18883一2002室内空气质量标准
3术语和定义
下列术语和定义适用于本文件。
3. 1-
空气净化用吸附材料adsorptionmaterialforairpurification 具有丰富孔隙结构和较大比表面积、用于吸附空气中特定气体污染物的材料。
3. 2
吸附量adsorptionquantity 在一定时间内，单位质量(或面积)吸附材料所吸附的特定气体污染物的质量。
3.3
净化效率purificatoryefficiency 在一定时间内，对比舱中某种有害物质浓度与样品舱该有害物质浓度差与对比舱有害物质浓度
之比。
[JC/T1074—2008，定义3.3]
4分类和标记
4.1分类
按净化吸附材料产品形态分为：
一I类：颗粒状吸附材料，如活性炭颗粒： -I类：板状、块状定型制品，如具有吸附净化功能的石膏板。
4.2标记
按照产品名称、类型、本标准号的顺序标记。
1 JC/T2188—2013
示例：1类室内空气净化吸附材料标记为：
室内空气净化吸附材料IJC/T2188一2013
5要求
产品净化性能应符合表1的规定。
表1净化性能吸附量
净化效率
项目
1类 mg/kg ≥20. 0 ≥40. 0
IⅡI类 mg/m2 ≥6. 0 ≥9. 0
1类 % ≥75 ≥65
IⅡI类 % ≥55 ≥35
甲醛甲苯
试验方法试验条件
6.1
试验室标准试验条件为：温度(20土2)℃，相对湿度50土10)%。 6.2"试验仪器和试剂 6.2.1 试验舱：容积1m，数量2台，试验舱具体技术内容参见附录A。 6.2.2电子天平：精度0.01g。 6.2.3干燥箱：控温精度土2℃。 6.2.4微量注射器：最小刻度0.1μL。 6.2.5甲醛：37%~40%甲醛溶液，分析纯。 6.2.6甲苯：分析纯。 6.3 试验准备 6.3.1，样品预处理
I类样品在进行净化实验前宜放在(120土2)℃干燥箱中干燥6h，在干燥器中自然冷却；II类样品在标准试验条件下放置24h。 6.3.2 2试验舱的准备
二个试验舱放置样品(以下称为样品舱),另一个试验舱不放置样品(以下称为对比舱)。为保证试验舱内的清洁，测试开始前应用清水擦拭试验舱内壁，自然晾干备用。试验舱应定期进行气密性检验。 6.4试验步骤 6.4.1样品放置
1类样品：称取100g样品，均匀地平铺在4个托盘中，托盘尺寸300mm×250mm，将托盘并排放在样品舱底部。也可使用其他尺寸的托盘，但应保证样品平铺总面积为0.30m。
