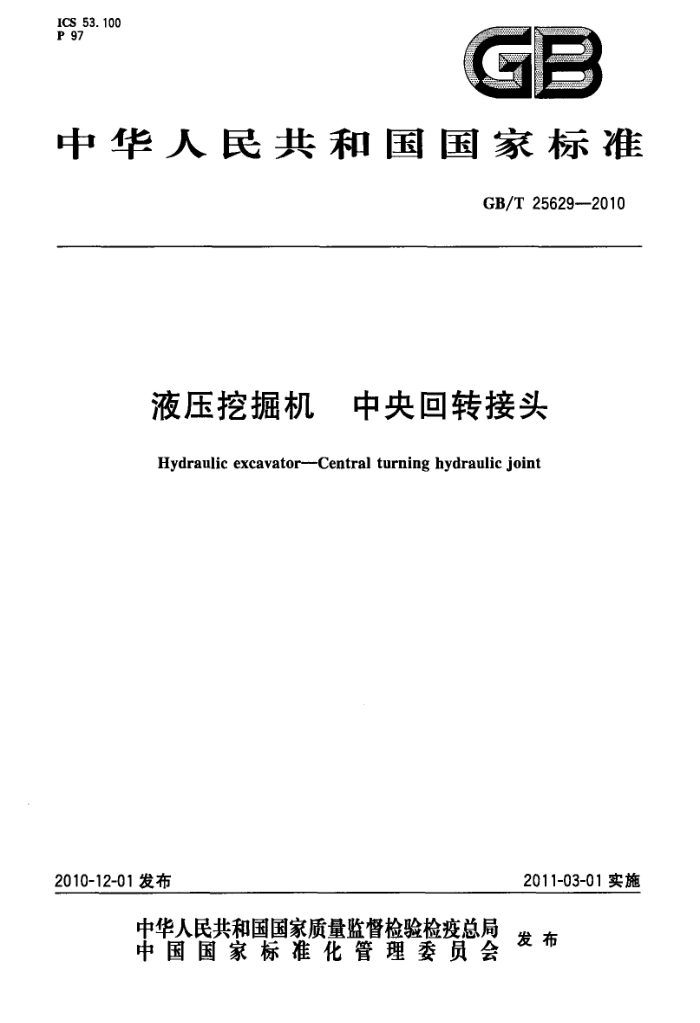

ICS_53.100
P 97
GB
中华人民共和国国家标准
GB/T25629-—2010
液压挖掘机 中央回转接头
Hydraulic excavator--Central turning hydraulic joint
2010-12-01发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25629—2010
前 言
本标准的附录A是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准起草单位：江阴市长龄机械制造有限公司、天津工程机械研究院。 本标准主要起草人：郭逵清、段琳。
I GB/T25629—2010
液压挖掘机中央回转接头
1范围
本标准规定了液压挖掘机用中央回转接头的术语和定义、分类、要求、试验方法、检验规则、标志、包装和运输等。
本标准适用于液压挖掘机用中央回转接头，起重机、旋挖钻机、平地机等机械用的中央回转接头可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 (GB/T2828.1—2003,ISO2859-1:1999,IDT)
GB/T7932 气动系统通用技术条件（GB/T7932--2003，ISO4414：1998，IDT） GB/T 7935 液压元件通用技术条件 GB/T13306 标牌 GB/T 14039 液压传动油液固体颗粒污染等级代号（GB/T14039—2002，ISO4406：1999，
MOD)
GB/T17446 流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985） GB/T17489 液压颗粒污染分析从工作系统管路中提取液样（GB/T17489-1998，idtISO4021：
1992)
JB/T7858 ：液压元件清洁度评定方法及液压元件清洁度指标 3术语和定义
GB/T17446确立的以及下列术语和定义适用于本标准。
3. 1
中央回转接头centralturninghydraulicjoint 连接液压挖掘机固定部分与旋转部分的液压、气动系统管路，使上、下两部分的系统管路具有360°
相对回转运动而不发生干涉。 4分类 4.1基本参数
中央回转接头（见图1)的基本参数见表1。
回转轴
回转接头
[?
0.0
图1中央回转接头
I GB/T25629—2010
表 1 基本参数液压管路
型号 额定流量/ 额定压力/ 最大工作压力/ 液压油运动黏度范圈/ 气路额定压力/ 温度范围/
℃
MPa
MPa 31. 3 41. 9 41. 9 41. 9 46. 3 41.9 41. 9 41. 9 43. 8 46.3 41. 9 46. 3 31.3 41. 9 31. 3 31.3 31.3 31. 3 31. 3 38. 8 38.8 41.9 41. 9 41.9 41.9 41.9 31. 3 41.9 31. 3 31.3 31.3 41. 9 41.9 41. 9 41, 9 41, 9
L/min 10 79 79 130 206 260 315 315 315 350 350 535 10 315 48. 5 48. 5 49 55 55 55 89 89 120 315 315 350 550 20 315 30
MPa 25 33. 5 33. 5 33. 5 37 33. 5 33. 5 33. 5 35 37 33. 5 37 25 33. 5 25 25 25 25 25 31 31 33, 5 33. 5 33. 5 33, 5 33. 5 25 33. 5 25 25 25 33. 5 33. 5 33. 5 33,5 33.5
mm"/s
ZH6Z8L ZH6T14L ZH6Z18L ZH6T19F ZH6Z24F ZH6T20F ZH6T18F ZH6T22F ZH6Z22F ZH6T32F ZH6Z20F ZH6Z24F ZH7Z8L ZH7T20F ZH8Z9L ZH8T14L ZH8T14L ZH8T16L ZH8T14L ZH8T14L ZH8Z14L ZH8T20F ZH8T14F ZH8T25F ZH8T38F ZH9Z8L ZH9T20F ZH10Z8L ZH11T16L 160 ZH12Z22L 300
0. 8
2.8~380
(1~2路) ~20~80
130
ZH14T20L ZH14T16L 130
130 200 260
ZH15T19F ZH15T22F ZH16Z18F 2
