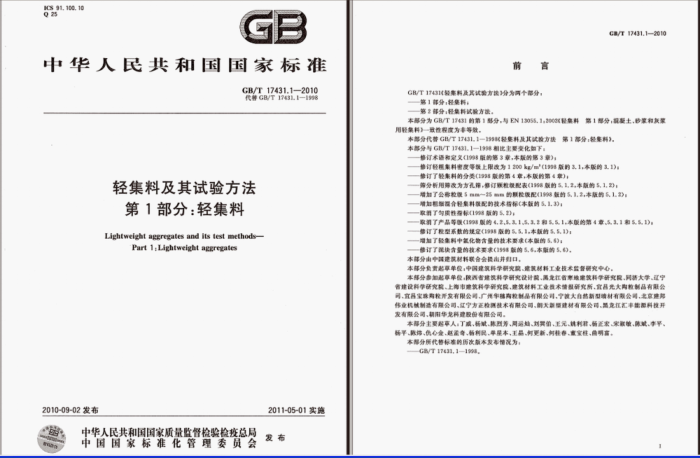

ICS 91, 100, 10 Q 25
C
GB/T 17431,1—2010
中华人民共 和国国家标准
前 言
GB/T 17431.1—2010 代格GB/T17431,11998
GB/T17431(轻集料及其试验方法》分为两个部分
第1部分：轻集料：第2部分，轻集料试验方放。
本部分为GB/T17431的第1部分，与EN13055.1，2002k轻集料 第1部分，混爱土，秒家和族蒙用轻集料）一致性程度为非等效，
本部分代替GB/T17431.1—1998轻集料及其试验方法第1部分：轻集料科）。 本部分与GB/T17431.1—1998相比主要安化如下，
修订术语和定义（1998服的第3章，本服的第3章）；修订轻租集料坐度等级上限改为1200kg/m（1998的3,1，本服的3.1）参订了轻集料的分类（1998版的第4章，本版的第4章）：筛分析用筛改为方孔筛，够订联粒级配表（1998版的5,1,2，本版的5,1.2)；增加了公称粒线5mm25mm的联检级配（1998版的5.1.2，本版的51.2) 增加相细配合轻集料级配的技术指标（本版的5.1.3) 取消了质性指标（1998款的5.2)；取调了产品等版（1998版的4.2、5.3,1、5,3.2和5.5,1，本版的第4享、5.3.1租5.5,1) 修订了轻型系数的规定(1998款的5,5,1本版的5.5,1)；增加了轻集料中氢化物含量的技术要求(本服的5.5)；修订了泥快含量的技术要求（1998靠的5.6.本版的5.6)，
轻集料及其试验方法第1部分：轻集料 Lightweight aggregates and its test methods
Part 1,Lightweight aggregates
本部分由中国建筑材特联合会提出并归口。 本部分免负资起草单位：中国建筑科学研究院、建就材料工业技术监督研究中心，本部分参加起革单位，医西省建筑科学研究设计院、黑龙江省寒地建策科学研究院、同街大学、辽宁
省建设科学研究院、上海市建筑科学研究院、建筑材料工业技术情服研究所、宜昌光大陶教制品有限公司、宜昌宝球购轻开发有限公司、广州华穗陶粒剧品有限公司、宁波大自热新型墙材有限公局、北京建邦伟业机械创造有限公司、江宁方正检函技术有限公司、朗天新墅建材有服公司、慧龙江汇丰做源科技开发有限公湾、制用华龙科建股份有旺公司。
本部分主要起人：丁放、杨就、陈烈芳、周运灿、刘翼伯、王元、航利箱、锅正家、家款敏、就、李平、 杨平、就炒、优心金、赵孟会、舒利民、单量本、王品、何更新、角佳春、放宝柱、曲明高。
本服分所代替标准的历次版本发零情说为：
GB/T 17431, 11998,
2011-05-01实施
2010-09-02发布
国 中华人民共和国国家质量监督检验检疫总局
ten
中国国家标准化管理委员会 发布 GB/T 17431,1—2010
GB/T 17431,1—2010 3.7
超轻集料 superlightweight aggregate 堆积密度不大于500kg/m的保温用或结构保温用的轻相集料。 高强轻集料 high strength lightweight aggregate 满足本标准表4规定的结构用轻相集料，分类按形成方式分为：
轻集料及其试验方法第1部分：轻集料
3. 8
范园 GB/T17431的本部分规定了轻集料的术语和定义，分类、要求，试验方法，检验规期和产品合格证、唯放和适胎等，
1
人造轻集料：轻粗集料（陶粒等）和轻细集料（陶砂等）； b) 天然轻集料，邵石、火山造等： c) 工业废资轻集料：自燃荣研石、煤资等，要求 5, 1 联验级配 5. 1, 1 各种轻相集料和轻组集科的联粒级配应符合表1的要求，包人意轻租集料的最大粒径不宜大于 19, 0 mm, 5.1.2轻组集料的组度模数宜在2.3~4.0范围内。
本部分适用于混毅土用的轻集料，主要包哲人造轻集料、天然轻集料、工业发资轻集料。其信类别和用途的轻集料也可参照使用，规范性引用文件
下列文件中的条款通过GB/T17431的本部分的引用面成为本部分的条款，凡是注目期的引用文件，其随后所有的参改单(不包括勘误的内客)或修订版均不适用于本部分，然面，款励根本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其录新版本适用于本部分。
GB 6566 建筑材料改射性核索限量 GB/T 14684—2001 建筑用 GB/T17431,2—2010轻集料及其试方法 第2都分：轻集科试验方法 JGJ S1 轻集料湿发土技术规程术语和定义下列术语和定义适用于GB/T17431的本部分， 3. 1
素1颗粒级配各号席的累计路余（投质量计）/
公称粒级/
K 方礼礼程
mts 57.5 mm31.5 mm8.5 m19.0 mm1.0mm0.50 mm/l.75 mm36 mm/1.18 mm00gm0 gm150 gm A 0~5
3
0 0~10 0~35 2040|3980|5~90 75100
L
H
轻集料 lightweight aggregate 堆积密度不大于1200kg/m的祖、细集料的总幕，人造轻集料 artificial lightweight aggregate 采用无机材料经加工创控、高温培瓷雨制成的轻粗集料（陶粒等)及轻组集料（陶砂等）。 天然轻集料 natural lightweight agzregate 由火山爆发形成的多孔岩石经破碎、筛分制成的轻集料。如浮石、火山查等，工业家造轻集料 industrial waste slag lightweight aggregate 由工业副产品或固体度弃特经碳醇、降分西创成的轻集料。 煤渣 cinder 煤在锅炉内能瓷后的多孔戏速，经破醇、筛分面成的一种工业度查轻集料，自燃煤研石 spontaneous combustible coal gangue 采煤、选煤过程中排出的煤研石，经堆积、自然、鼓碑、筛分西成的一种工业度查轻集料，
40~60 50~85 0~100p5~100
$~40 0~10 5~31. 5 0~5 0~10 $ 5~15 0~5 0~10 30~70 90- ~100|95 100
3. 2
40~75 p0~100l5~100
-
-
E
租校 5~20 o 0~5 0~10 40~80 0~100p5~ 100
3. 3
东极 5~1s
0 0~5 0~10 20~60 85~100p5~ ~100
8
5~10 ? 810~16 级 5, 1.3 各种租细湿合轻集料，宜满足下列要求：
0 0~15 [30~100|95~100 0~15 85~10090~100
3, 4
0
3, 5
a) 2.36mm第上累计筛余为(60±2)% b) 筛除2.36mm以下粒后，2.36mm等上的要检级配端足表1中公称检级5mm~10mm的
3. 6
联粒级配的要求。
5. 2 密度等级
轻集料密度等级按堆积密度划分，并应符合表2的要求，
1
2 GB/T 17431,1—2010
GB/T 17431,1—2010
表 4 高强轻租集料的背压强度与强度标号
表 2 密度等级 a a 零饮
黄压强度/ MPa 4,0 5.0 6.0 6, 5
强度标号 25 39 35 40
非积密度范图/ (kg/n*) >100,≤0 >200,300 >300,≤400 >400,≤500 >500,≤600 >600,≤700 >700,≤800 >800,≤900 >90,≤1 000 >1 000,≤1 100 >1 100,≤1 200
轻租集料种类
害皮等级 600 700 800 900
轻染料科类
轻租东料 200 300 400 500 600 To0 800 500 1 000 1100 1 200
轻编集料 /
人造轻集料
- -
500 600 700 800 500 1 000 1 100 1 200
5, 4 吸水事与款化系数 5, 4, 1 不同密度等级粗集料的吸水率应不大于表5的规定，
人造轻焦料天然臣集料工业康造轻集料
表5 轻相集料的取水率
1%吸水率/ X 30 25 20 15 10 20 -
害皮等级 800 300 400 500 600~1 20 600~90 600~1 200
轻租集料补类
人造轻桌料工业欣浩轻集料
5. 3 轻粗集料的简压强度与强度标号 5. 3. 1 不同密度等级的轻粗集料的简压强度应不低于表3的规定，
表3 轻相集料胸压强度
人意轻集料中的轻媒实向收
黄压强度/ MPs 0.2 0,5 1. 6 1.5 2.0 3, 0 4.0 5. 0 0.8 1.0 1.2 1.5 1.5 3.0 3.5 4. 0
害度等级 200 300 400 500 60 700 800 900 600 700 800 900 1 000 900 1 000 1 100~1 200
轻相集料种类
天然轻集料 ·系指采用货结工艺生产的粉渠永陶粒。
5, 4, 2 人造轻租集科和工业皮料轻粗集科的软化系数应不小手0.8：天然轻粗集科的软化系数应不小于 0,7, 5.4.3轻细集料的吸水率和软化系数不作据定，报告实测试验结果，
轻相集料的股型系数不同验型轻相集料的粒型系数虚符合表6的规定。
人意轻集科料
5.5
轻相集料的较型系败
表6
轻粗急料种类人道轻集料天然轻集科工业质造经实养
平均教型系数 <2.0 不作规宽
5. 6 有害物质规定
天然轻集料工业质造轻集料
轻集料中有害物质应特合表7的规定。
表 7 有害物质根定
项日名称合用量/% 配块含量/X
技术指标 ≤3.0
结持准聚土用轻东料<2.0
工业废器轻集料中的自瓷煤研石
≤1.0 结构说提±用轻料<0.5
5, 3. 2 不同密度等级高强轻粗集料的背压强度和强度标号应不低于表4的规定。
3
4 GB/T 17431.12010
GB/T 17431,1—2010 产品合格证、堆放和据输
表7 (续)
8
强日名称量排费盘损失/% 梵失量/%
技术都标 ≤5. 0 ≤8. 0
8.1产品出厂时，生产厂应提供质量合格证书，其内客包折：
a) 轻集料类别和密度等级： b) 生产厂名、地址： e) 执行标准： d) 批量及拉量编号、生产目期
天然轻集料不作模定，用于无猫得款土的模益光许<18
≤1. 0
微化物和微监含量（获S0，计)/%
用于无翁湿提土的自燃媒研石允许含量<1.5
合格证编号与发放日期；检验部门及检验人员签章。
e) D
不保于标准色：加深于标准色我GB/T17431.22010中18.6.3的规定降作，试验结单不低于95%，
有机物含量
轻集料应按类别、密度等级和题较级配等分别堆放和运输，并应有防面措施，
8.2 8. 3 可用车、船政装或袋装送编，送输过程中应登免污荣或压呼。 8. 4 运输时，良采取措施防止粉全飞新和敢落，
氢化物（x款育于含量计）含益/%
≤0, 02 特会GB6546的规
收射丝
试验方法 6.1 氧化物含量按GB/T14684—2001中6.11提定进行， 6.2 放射性按GB6566规定进行。 6.3其他项目的试验方法较GB/T17431,2—2010规定进行， 7检验规则 7.1检验分类 7.1.1出厂检验
5
轻相集料的检验页目为，粒级配、准积密度、粒型系数、简压强度和要水率；高强轻相集料应检测强度标号，
轻细集料的检验页目为，组度模数、难积密度。 7.1.2型式检验
轻集料的型式检验包括本部分第5章规定的全部项目放射性检验仅在产品投产或原材料发生变化时进行，在下列情况下应进行型式检验：
a）新产品投产时： b) 正常生产时，每率年进行一次； c) 当原材斜或生产工艺变化时； d) 停产半年以上，恢复生产时。
7.2期批规则
轻集料按类别、名称，密度等级分批检验与验收，每400m为一据，不是400m变按一驾计， 7.3抽样规则
样品的抽样按GB/T17431,2—2010第4年的有关规定进行。 7.4判定规则 7.4.1 则定
各项试验结某均符合本部分第5章的相应规定时，则判该批产品合格。 7.4.2复验
若试验结果中有一承性能不符合本部分的规定，允许从网一提轻集料中加信取样，对不合格项进行复验，
复晚后，若该项试验结果符合本部分的报定，则判该批产品合格：否则，判该批产品为不合格。
s
e
