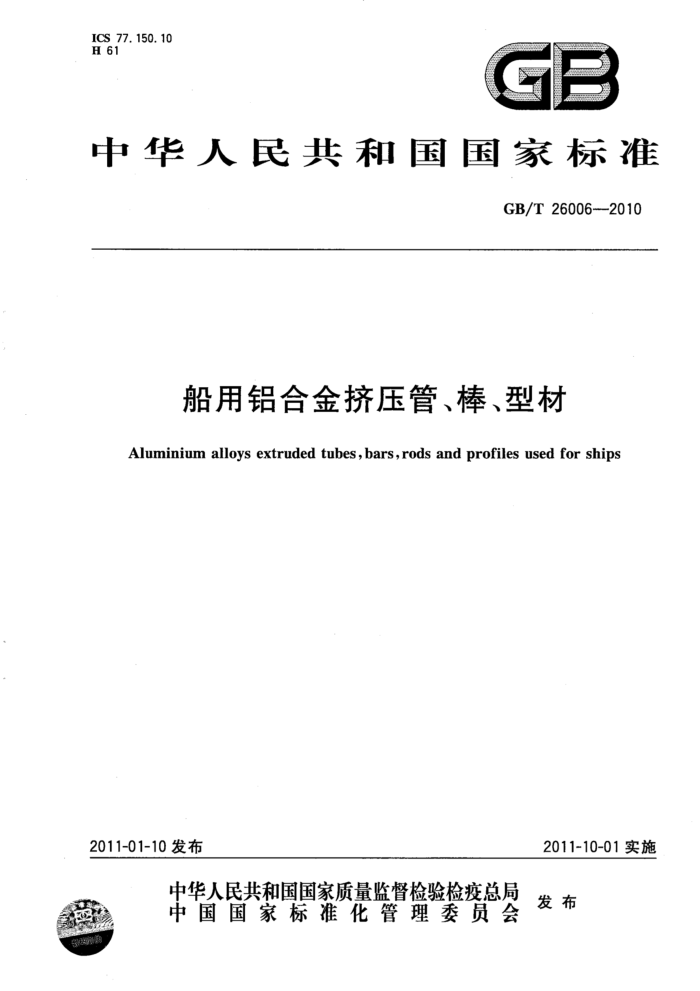

ICS 77.150. 10 H 61
GB
中华人民共和国国家标准
GB/T26006--2010
船用铝合金挤压管、棒、型材
Aluminium alloys extruded tubes, bars,rods and profiles used for ships
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T260062010
前言
本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准主要起草单位：西南铝业（集团)有限责任公司。 本标准参加起草单位：东北轻合金有限责任公司、中铝西北铝加工分公司、龙口市丛林铝材有限公
司、山东充矿轻合金有限公司、山东南山铝业股份有限公司、福建省南平铝业有限公司、辽宁忠旺集团有限公司、广东兴发铝业有限公司。
本标准主要起草人：李瑞山、卢永红、张钰、王国军、王正安、段瑞芬、陈庆、徐明华、杨军祖、孙振宇。 GB/T26006—2010
船用铝合金挤压管、棒、型材
1范围
本标准规定了船用铝合金挤压无缝圆管（以下简称管材）、船用铝合金挤压棒材（以下简称棒材）及船用铝合金挤型材（以下简称型材）的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与合同(或订货单)内容。
本标准适用于管材、截面为圆形的棒材（以下简称圆棒）、截面为长方形的棒材（以下简称扁棒）、截面为正方形的棒材（以下简称方棒）、截面为正六边形的棒材（以下简称六角棒)及型材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T3190 变形铝及铝合金化学成分 GB/T3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T3246.1 变形铝及铝合金制品显微组织检验方法 GB/T3246.2 变形铝及铝合金制品低倍组织检验方法 GB/T6519 变形铝合金产品超声波检验方法 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T14846一2008铝及铝合金挤压型材尺寸偏差 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样 GB/T 17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法
3要求
3.1产品分类 3.1.1合金分类
产品按成分分为2类，如表1所示。
表 1
定义
典型牌号
合金类别 Ⅱ类(硬合金)
2XXX系、7XXX系合金及含镁量平均值大5A01、5A03、5A05、5A06、5754、5083、5383、
5059、5086、5456 5A02、5052、5454、6005A,6060、6061、6082
于或等于3%的5XXX系合金的产品除Ⅱ类外的其他产品
I类(软合金)
1 GB/T26006--2010
3.1.2 牌号及状态
产品的合金牌号及状态应符合表2的规定。
表2
牌号 合金类别
棒材状态
管材状态
型材状态
I H112
5A01 5A02 5A03 5A05 5A06 5052 5083 5383 5059 5086 5456 5454 5754 6060 6005A
H112 O.H112 O.H112 O、H112 O,H112 O.H112 O、H112 O.H112 H112 O,H112 O,H112 O,H112 H112
H112 OH112 O.H112 O.H112 O,H112 O.H112 O,H112 O.H112 H112 O,H112 O.H112 O.H112 H112
O.H112 O.H112 O.H112 O,H112 OH112
T Ⅱ I Ⅱ I I O.H112 I
O、H112 H112
Ⅱ I O.H112 Ⅱ O、H112
O.H112 H112 T4、T3511、T5、T6、T8511 T4、T3511、T5、T6、T8511 T4、T3511、T5、T6、T8511 T6
I II I I
T6
T5,T6 O、T4、T3511、T5、T6、 T8511
6082
I I O、T4、T3511、T6、T8511 O、T4、T3511、T6、T8511 T4、T3511、T6、T8511
O、T4、T3511、T6、T8511 O、T4、T3511、T6、T8511
6061
3.1.3规格 3.1.3.1 型材
型材的规格由供需双方签定图样时确定。 3.1.3.2棒材 3.1.3.2.1圆棒
T4、T3511、T6、T8511状态的最大直径为250mm，其他状态的最大直径为320mm。 3.1.3.2.2方棒、六角棒
T4、T3511、T6、T8511状态的最大内切圆直径为120mm，其他状态的最大内切圆直径为200mm。
2 GB/T26006—2010
3.1.3.2.3扁棒
扁棒规格应符合表3规定。
表3
单位为毫米
宽度 ≥10.00~18.00 >18.00~30.00 >30.00~50.00 >50.00~80.00 >80.00~120.00 >120.00~180.0 >180.0~240.0 >240.0~350.0 >350.0~450.0 >450.0~600.0
与宽度对应的厚度 2.00~18.00 2.00~30.00 2.00~50.00 2.00~80.00 2.00~120.00 2.00~180.0 6.00~240.0 6.00~240.0 10.00~240.0 50.00~120.00
3.1.3.3 管材
管材典型规格见表4。需方需要其他规格时，由供需双方协商决定，并在合同（或订货单)中注明。
表 4 壁
单位为毫米
厚
外 径
5. 00 6. 00 7. 00 7.50 8.00 9. 00 10.00 12.50 15.00 17.50 20.00 22.50
25. 00 28. 00 30. 00 32. 00 34, 00 36. 00 38. 00 40. 00 42.00 45, 00 48. 00 50.00 52. 00 55. 00
-
一
一
-
-
-
/
-
3 GB/T26006-—2010
表4（续）
单位为毫米
壁 9.00
厚
外 径
5. 00 6.00 7.00
15.00 17.50 20.00 22.50
.50
8.00
0
15
58.00 60.00 62.00 65.00 70. 00 75.00 80.00
壁
厚
外径 85.00 90.00 95. 00 100.00 105.00 110.00 115.00 120.00 125.00 130. 00 135.00 140.00 145.00 150.00 155.00 160.00 165.00 170.00 175. 00 180.00 185.00 190. 00 195.00 200. 00
5.00 7.50
15.0
40.00
E
9 GB/T 26006—2010
表4（续）
单位为毫米
厚
壁
外 径
15.00 17.50|20.00 22.50 25.0027.50 30. 00 32.50 35.00 37.50 40.0042.5045.0047.5050.00
205.00 210.00 215.00 220.00 225.00 230,00 235.00 240.00 245.00 250.00 260.00 270.00 280.00 290.00 300.00 310.00 320.00 330.00 340.00 350.00 360.00 370.00 380.00 390.00 400.00 450.00 注：空白处表示可供货范围。
3.1.4标记示例
产品标记按产品名称、合金牌号、状态、规格及标准编号的顺序表示。标记示例如下：示例1： 5083合金、H112状态、外径为180.00mm，壁厚为20.00mm，长度为5000mm的挤压管材，标记为：管5083-H112 $180×20×5000 GB/T26006—2010
5 GB/T26006—2010
示例2： 5083合金、H112状态、直径为150.00mm、长度为5800mm的圆棒，标记为：棒5083-H112$150×5800 GB/T26006—2010 示例3： 5083合金、H112状态、宽度为500.0mm、厚度为50.00mm、长度为5800mm的扁棒，标记为：扁棒5083-H112500×50×5800GB/T26006—2010 示例4： 5083合金、H112状态、宽度为50.00mm、厚度为50.00mm、长度为5800mm的方棒，标记为；方棒5083-H112 250×50×5800 GB/T26006—2010 示例5： 5083合金、H112状态、横截面上边长为30.00mm、长度为5800mm的六角棒，标记为：六角棒5083-H11230×5800 GB/T26006—-2010 示例6： 6082合金、T8511状态、型号为EL3823、长度为5800mm的型材，标记为：型材6082-T8511 EL3823×5800 GB/T260062010
3.2化学成分
产品的化学成分应符合GB/T3190的规定。 3.3尺寸偏差 3.3.1型材 3.3.1.1横截面尺寸或角度偏差应符合供需双方签订的图样规定，图样上未注明偏差但能直接测量的尺寸或角度，其偏差应符合为GB/T14846一2008中的普通级规定。 3.3.1.2弯曲度、扭拧度、平面间隙、切斜度应符合GB/T14846一2008中高精级的规定，需方需要超高精级时，由供需双方协商决定，并在合同（或订货单)中注明。 3.3.1.3其他尺寸偏差应符合GB/T14846--2008的规定。 3.3.2棒材 3.3.2.1.圆棒 3.3.2.1.1 直径
直径偏差应符合表5的规定。
表5
单位为毫米
圆棒直径 8.00~18.00 >18.00~25.00 >25.00~40.00 >40.00~50.00 >50.00~65.00 >65.00~80.00
I类合金圆棒的直径偏差
Ⅱ类合金圆棒的直径偏差
±0.22 ±0.25 ±0.30 ±0.35 ±0.40 ±0.45
± 0.30 ±0. 35 ± 0. 40 ±0. 45 ±0. 50 ±0.70
6
