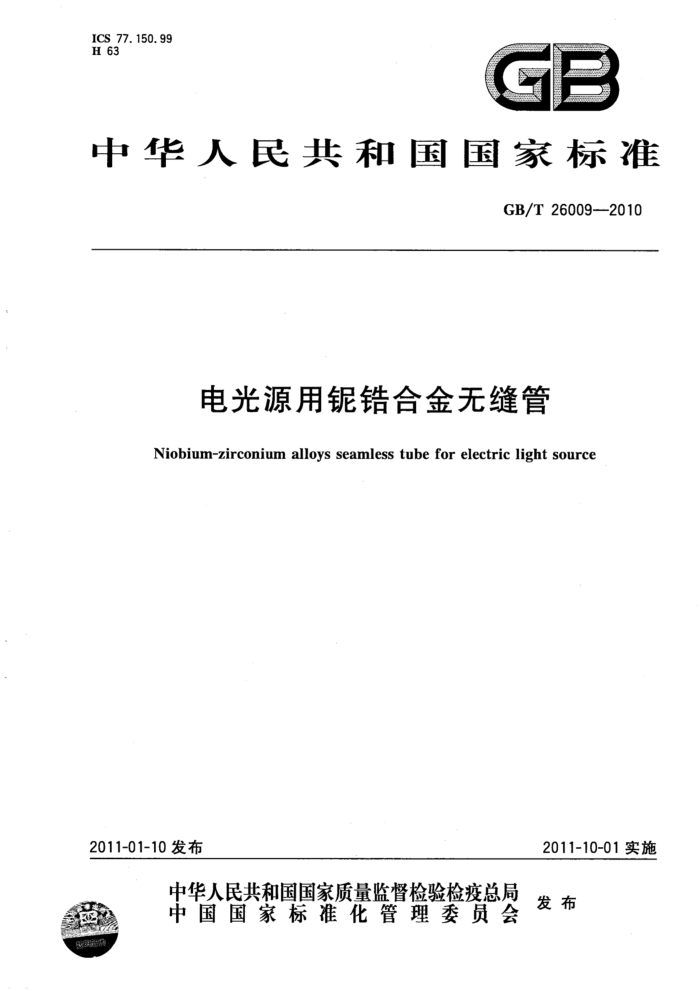

中华人民共和国国家标准
GB/T26009—2010
电光源用锯锆合金无缝管
Niobium-zirconium alloys seamless tube for electric light source
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和国
国家标准电光源用锯锆合金无缝管
GB/T 26009--2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数8千字 2011年7月第一版 2011年7月第一次印刷
*
书号：155066·1-42234定价14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68533533 GB/T 26009—2010
前 ·言
本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：西部金属材料股份有限公司、西北有色金属研究院。 本标准主要起草人：宜楠、赵鸿磊、张宇、刘鸣、张录强、杜铁路。 GB/T26009—2010
电光源用锯锆合金无缝管
1范围
本标准规定了钜错合金无缝管的要求、试验方法、检验规则和标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。
本标准适用于冷轧（或冷拔）法生产的电光源用锯锆合金无缝管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T15076（所有部分）钼锯化学分析方法 YS/T656锯及锯合金加工产品牌号和化学成分
3要求 3.1牌号和状态
管材的牌号、供货状态和规格应符合表1的规定。
表 1 外径/mm 1.8~5.5
牌号 NbZr1
供货状态再结晶退火（M) 消除应力退火(m)
壁厚/mm 0.22~0.25
长度范围/mm
350~2000
3.2标记示例
产品标记按产品名称、牌号、状态、规格、标准编号的顺序表示。 示例：按本标准生产的NbZr1冷轧（冷拔)无缝管，再结晶退火状态，外径为2mm，壁厚为0.22mm，长度为L的定
尺管材标记为：
管NbZt1M$2×0.22×LGB/T26009—2010。 3.3化学成分
管材化学成分应符合YS/T656中NbZr1牌号的规定。 3.4力学性能
当需方要求并在合同中注明时，产品的室温力学性能应符合表2规定。
1 GB/T26009—2010
表 2
室温力学性能，不小于规定非比例延伸强度
牌号
状态
断后伸长率 Azs / %
抗拉强度 Rm/MPa 250 195
R,o.2 /MPa
20 25
150 125
m M
NbZr1
3.5 尺寸及允许偏差 3.5.1 管材外径与壁厚允许偏差应符合表3的规定。
表3
单位为毫米
外径 1.8 >1.8~5.5
壁厚
外径允许偏差
壁厚允许偏差
0 0. 05 ±0.025
0.22~0.25
±0.025
3.5.2 管材的定尺或倍尺长度应在不定尺长度范围内，定尺长度允许偏差为士5mm。倍尺长度应记人截断的切口量，每个切口量为5mm。 3.5.3管材的弯曲度应不大于2mm/m。 3.5.4 管材端部应切平整，无毛刺，切斜应不大于1mm。 3.6外观质量 3.6.1 管材表面应清洁，无裂纹、针孔、起皮、折叠等目视可见的缺陷。 3.6.2 管材表面局部允许有轻微的划伤、凹坑，允许有矫直痕迹。
4试验方法
4.1 管材的化学成分分析按GB/T15076的规定进行。 4.2 管材室温拉伸试验方法按GB/T228的规定进行。 4.3管材的尺寸及其允许偏差检验用相应精度的量具进行。其中管材外径使用外径千分尺测量，内径或壁厚使用相应精度及规格的塞规或壁厚千分尺测量。 4.4 管材的外观质量用目视检验。
5检验规则
5.1 检查与验收
5.1.1产品由供方进行检验，保证产品质量符合本标准或合同（或订货单）规定，并填写质量证明书。 5.1.2需方收到的产品，应按本标准的规定进行验收，如检验结果与本标准规定不符时，应在收到产品之日起三个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方在需方共同进行。
2 GB/T26009--2010
5.2组批
产品应成批提交验收，每批应由同一牌号、熔炼炉号、规格、制造方法、状态、热处理炉批的产品组成。 5.3检验项目及取样
每批管材应进行化学成分、力学性能、尺寸及允许偏差和外观质量检验。方要求并在合同中注明
时，还应进行力学性能检验。检验项目及取样位置和数量应符合表4的规定。
表4
检验项目
取样规定
要求的章节号 试验方法章节号
供方可在原铸锭上取样，其中间隙元素(C、N、H、O)含量可在成品管材上取样分析，需方可在成品管材上取样，每批取一份试样每批任取两根管材，每根各取一个试样
3. 3
4. 1
化学成分
力学性能尺寸及允许偏差 逐根
3. 4 3. 5 3. 6
4. 2 4. 3
允许采用每批管材抽取5%（不少于5根），每根各取 100mm管段，沿纵向剖为两半，测量壁厚及作内表面检查
外观质量
4. 4
5.4检验结果的判定 5.4.1管材化学成分检验结果不合格时，则从该批中取双倍样品进行不合格项目的重复试验。如仍有一个结果不合格时，则判该批不合格。 5.4.2管材力学性能检验如有一个试样检验结果不合格时，则从该批取双倍试样对该不合格项目进行重复试验，如重复试验结果仍有一个不合格时，则判该批产品不合格。但允许供方逐根对不合格项目进行检验，合格者重新组批交货。 5.4.3管材的尺寸不合格时，判单根不合格。 5.4.4’管材的外观质量不合格时，判该批不合格。
6标志、包装、运输、贮存及质量证明书
6.1标志
在检验合格的管材和包装箱上应作如下标志： a）产品牌号； b）产品名称； c）供货状态； d）批号； e）本标准编号。
6.2包装、运输和贮存 6.2.1 管材应用箱包装。箱内应衬有防潮纸或塑料薄膜，并衬一层泡沫塑料。管材应摆放整齐，每捆 1600
GB/T26009—2010
管材之间应垫一层软纸或塑料薄膜。管端应用毛毡或泡沫塑料保护好，防止碰伤管头。箱未装满时，应用软物填充塞紧，防止管材窜动划伤表面。 6.2.2管材在运输和贮存时，要防止碰伤、受潮和腐蚀性环境。 6.3质量证明书
每批管材应附有质量证明书，注明： a) 供方名称； b) 产品名称； c) 产品牌号、状态和规格； d）产品批号、批重； e) 各项分析检验结果和检验部门印记； f) 本标准编号； g) 包装日期。
合同（或订货单）内容
>
本标准所列材料的合同（或订货单）应包括下列内容： a）产品名称； b）牌号; c）状态； d）尺寸规格； e）重量或支数； f）本标准编号； g）其他。
