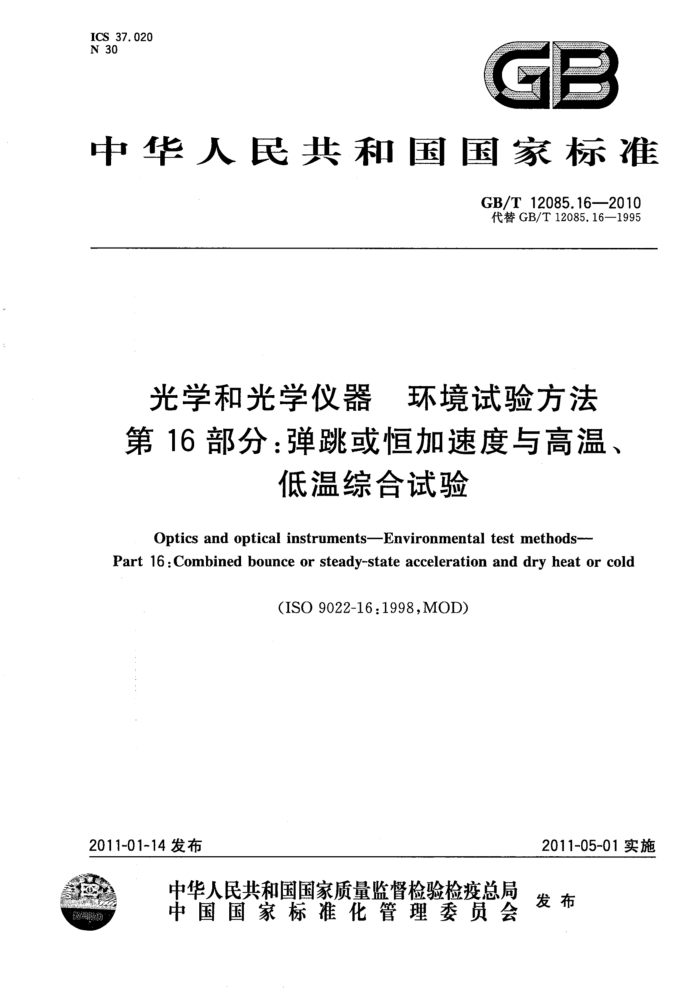

ICS 37.020 N 30
GB
中华人民共和国国家标准
GB/T12085.16—2010 代替GB/T12085.16—1995
光学和光学仪器 环境试验方法第16部分：弹跳或恒加速度与高温、
低温综合试验
Opticsand opticalinstrumentsEnvironmentaltestmethods-
Part 16:Combined bounce or steady-state acceleration and dry heat or cold
(ISO9022-16:1998,MOD)
2011-05-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12085.16—2010
前言
GB/T12085《光学和光学仪器环境试验方法》分为以下16个部分：
第1部分：术语、试验范围；第2部分：低温、高温、湿热； -第3部分：机械作用力；第4部分：盐雾；第5部分：低温、低气压综合试验； -第6部分：砂尘；第7部分：滴水、淋雨；一第8部分：高压、低压、浸没；第9部分：太阳辐射；第10部分：振动（正弦)与高温、低温综合试验；一第11部分：长霉；第12部分：污染；第13部分：冲击、碰撞或自由跌落与高温、低温综合试验；第14部分：露、霜、冰；第15部分：宽带随机振动（数字控制）与高温、低温综合试验；一第16部分：弹跳或恒加速度与高温、低温综合试验。 本部分为GB/T12085的第16部分。 本部分修改采用ISO9022-16：1998《光学和光学仪器环境试验方法第16部分：弹跳或恒加速
-
-
度与高温、低温综合试验》。
本部分与ISO9022-16：1998的主要差异如下：
删除国际标准的序言和前言； -根据ISO9022-16第1章及我国标准用语习惯作了重新编写； “国际标准本部分”一词改为本部分”。
本部分代替GB/T12085.16—1995《光学和光学仪器 环境试验方法弹跳或恒加速度与高温、 低温综合试验》，与GB/T12085.16-1995的主要差异为：
合并了范围与试验目的；修改了变量温差的计量单位； -增加了试验条件的总则及相关要求；一增加了条件试验的悬字段编号；增加了试验程序的总则；增加了环境试验的标记名称，修改了相应标准号的编写。
本部分由中国机械工业联合会提出。 本部分由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本部分起草单位：上海理工大学、宁波永新光学股份有限公司。 本部分主要起草人：章慧贤、冯琼辉、曾丽珠、张燕珂。 本部分所代替标准的历次版本发布情况为：
GB/T12085.16—1995。
I GB/T 12085.162010
光学和光学仪器环境试验方法第16部分：弹跳或恒加速度与高温、
低温综合试验
1范围
本部分规定了弹跳或恒加速度与高温或低温综合试验的试验条件、条件试验、试验程序及环境试验标记。
本部分适用于光学仪器、装有光学零部件的仪器和光学零部件。 本试验目的是研究试样的光学、热学、化学和电气等性能受到弹跳或恒加速度与高温、低温影响时
的变化程度。
2规范性引用文件
下列文件中的条款通过GB/T12085的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.43--1995电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装（GB/T2423.43—2008，IEC60068-2-47:2005，IDT)
GB/T12085.1光学和光学仪器环境试验方法第1部分：术语、试验范围（GB/T12085.1一 2010,ISO9022-1:1994,MOD)
GB/T12085.2光学和光学仪器 环境试验方法第2部分：低温、高温、湿热（GB/T12085.2~ 2010,ISO9022-2:2002,MOD)
GB/T12085.3光学和光学仪器 环境试验方法第3部分：机械作用力（GB/T12085.3--2010， ISO9022-3:1998,MOD) 3试验条件
在综合作用力条件下对暴露的试样进行的测试，要比任一种单一环境条件试验更为严酷。 表中规定的温度值选自GB/T12085.2，条件试验方法10和11。 试验应符合GB/T12085.3的要求。 固定试样的装置应符合GB/T2423.43的要求，试样夹具应隔热。 若试样装在减震器上，则应考虑减震器元件恒温的时间。 仪器用于抗弹跳（条件试验方法57和58)的试验是在带运输包装或贮存或运输情况下进行。
4条件试验 4.1总则
试样各部分都应达到试验箱（室）温度3K以内才开始试验。对于散热型试样，在温度稳定的试验箱（室)内试样的温度变化在每小时不超过1K时作为开始（或终止）暴露周期的时间，试样温度达到稳定的最后1h作为暴露周期的最初1h。 4.2条件试验方法57：弹跳与高温综合试验
条件试验方法57弹跳与高温综合试验的严酷等级按表1。
1 GB/T12085.162010
表 1
严酷等级试验箱(室)温度/℃ 相对湿度/%
01 02 03 04 05 06 07 08 09 10 11 12
85±2
40±2
63±2
55±2
<40
min 允差
15 60 180 15 60 180 15
180
180
60
60
15
暴露时间
±10% 0
工作状态注：暴露周期应该按等份分配到每一个暴露表面。
4.3 条件试验方法58：弹跳与低温综合试验
条件试验方法58弹跳与低温综合试验的严酷等级按表2。
表 2
严酷等级试验箱(室)温度/℃
01 02 03 04 05 06 07 08 09 10 11 12
25±2 15 60 180 15 60 180 15
35±3
55±3 0
65±3
min 允差
180 15 60 180
暴露时间
±10% 0
工作状态
注：暴露周期应该按等份分配到每一个暴露表面。 4.4 条件试验方法59：恒加速度与高温综合试验
条件试验方法59恒加速度与高温综合试验的严酷等级按表3。
表3 03
06
严酷等级试验箱(室)温度/℃ 相对湿度/%
01
02 40±2
04
05 55±2 <40
09
07
08 63±2
100 200 50 100 200 50 100 200 10 20 5 10 20 5 10 20
m/s2 g的倍数
50 5
加速度沿每一轴线及每一方向
>10* 0或1或2
的暴露时间/s 工作状态
α达到指定的转数比后开始计算暴露时间。 4.5 条件试验方法60：恒加速度与低温综合试验
条件试验方法60恒加速度与低温综合试验的严酷等级按表4。
表4
01 0203 04 0506 07 08 09 10 11 12
严酷等级试验箱(室)温度/℃
13 1.14 15 16 1718
20±3
10±3 50 100200 50 100 200 50 100 200 50 100200 100 200 100200
25±3
35±3
55±3
65±3
m/s2 g的倍数 5 10 120 5 10 20
50
50
加速度沿每一轴线及每一方向
10 20
5 10 20
20
10 20
10
>10* 0或1或2
的暴露时间/s 工作状态
a达到指定的转数比后开始计算暴露时间。
2 GB/T12085.16—2010
5试验程序 5.1总则
试验应符合相关规定。 5.2 试验顺序
试验温度的暴露时间取决于试样的热性能和综合弹跳或恒加速度所规定的时间。 当试样沿着另一轴进行综合弹跳或恒加速度试验时，允许试样在环境温度和试验温度之间的任意温
度值上重新安置，但不得出现凝露、霜或冰。 5.3条件试验方法57与58情况下试样的保温时间
承载试样的小型弹跳试验机应妥善地安装在高、低温试验箱（室）内。如果弹跳试验需要在高、低温试验箱（室）外进行，必须保证试验过程中试样的温度保持在允许温差范围之内。 5.4条件试验方法59与60情况下试样的保温时间
高、低温试验箱（室）内可以不安装加速度离心机，尤其是针对短时间暴露情况。但要确保该样品在整
个过程中，都要保证试样变化在公差允许的范围之内。
确保上述条件的方法有：将试样装置的夹具加热到高于样品温度并且使用恒温器或隔热罩。这将确定可用于安装和温度调节的时间，该时间内试样发生的温度变化保持在允许范围内。测试室外绝热试样的温度随时间变化的模式可以在相关规范里规定。 6环境试验标记
0
环境试验标记应符合GB/T12085.1的规定。 示例：光学仪器抗弹跳与高温综合试验，条件方法57、严酷等级03、工作状态0的标记为：
环境试验GB/T12085-57-03-0
7有关标准应包括的内容
a) 环境试验标记； b) 试样的数量； c) 条件方法57和58：包装及暴露表面的类型和范围； d) 条件方法59和60：试样暴露所应沿的轴向和方位； e) 温度测量的点的位置和数量； f) 根据需要，按5.4确定试样的温度随时间变化的模式； g) 预处理； h) 初始检测的内容和范围； i) 工作状态2：工作周期的确定； j) 工作状态2：中间检测的内容和范围； k) 恢复； 1) 最后检测的类型和范围； m）评价判据； n) 试验报告的类型和范围。 19180
