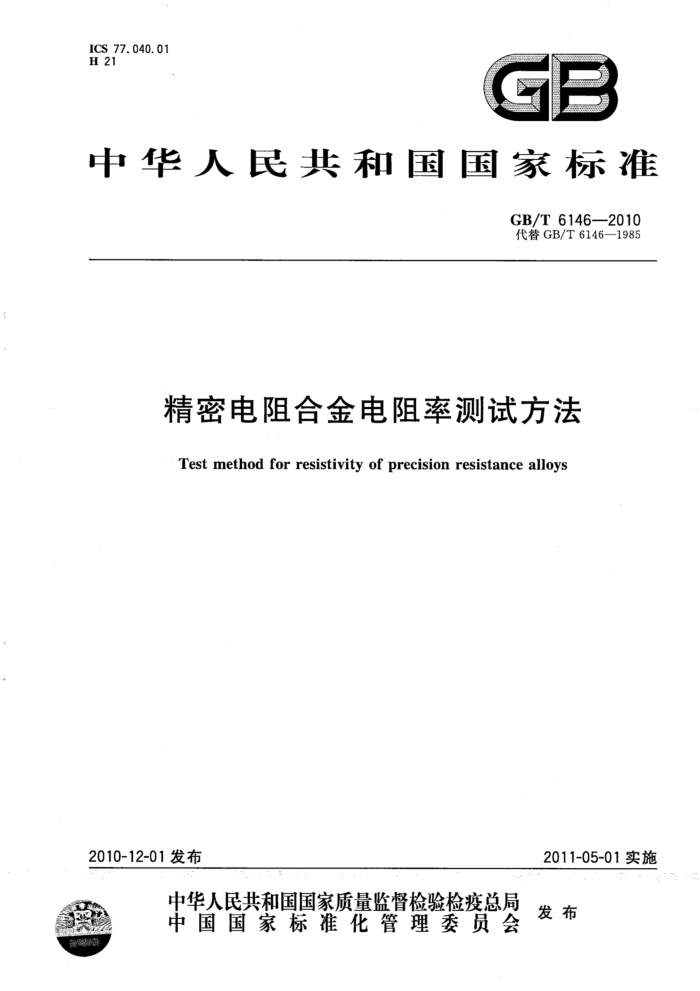

ICS 77.040.01 H 21
GB
中华人民共和国国家标准
GB/T6146—2010 代替GB/T6146—1985
精密电阻合金电阻率测试方法
Test method for resistivity of precision resistance alloys
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华人民共 和国
国家标准
精密电阻合金电阻率测试方法
GB/T6146—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数8千字 2011年4月第一版 2011年4月第一次印刷
*
书号：155066·1-41947定价 14.00元
如有印装差错由本社发行中心调换
版权专有 侵权必究举报电话：（010)68533533 GB/T6146—2010
前 創言
本标准代替GB/T6146一1985《精密电阻合金电阻率测试方法》。 本标准与GB/T6146-1985相比，除了编辑、文字、格式上的修订外，其差异主要为：
在范围中明确指出了参考温度为20℃；电阻率的单位为μQ·m；一删除了有关试样制取的表1，其内容在相关条文中进行规定；对电阻测试仪器进行了能保证准确测量试样电阻0.001%变化的规定；规定了测试具有简单截面的试样和不具有简单截面的试样尺寸的测量仪器。
本标准由机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会(SAC/TC419)归口。 本标准负责起草单位：重庆仪表材料研究所。 本标准参加起草单位：常州市潞城伟业合金厂、江苏华鑫合金有限公司、绍兴春晖自动化仪表有限
公司、辽宁省计量科学研究院、德州群力合金材料有限公司。
本标准主要起草人：吴承汕、谌立新、何伦英、王伯伟、袁勤华、邹华、董亮、张力群。 本标准所代替的标准的历次版本发布情况为：
GB/T6146—1985。
- GB/T 61462010
L试样长度，单位为毫米（mm）。 7.2.4对于未知密度的试样，采用静水称重法测定其密度。试样质量为10g以上，消除表面所吸附的气体、油污等，采用分度值为0.1mg的精密天平分别称量试样在空气中和静水中的质量。注意水的温度应与试验室环境温度相同，同时应防止空气对流对称量结果产生影响。试样密度按公式(6)计算。
_M.D'
D= M-m
·（6)
式中： D--试样的密度，单位为克每立方毫米（g/mm）; M-—试样在空气中的质量，单位为克（g)； m——试样在静水中的质量，单位为克(g)； D'---水在20℃的密度，单位为克每立方毫米（g/mm"）。 注：水在20℃的密度为0.9982g/mm，通常近似值取1g/mm
7.3电阻测量
电阻测量误差不得大于士0.2%。 7.3.1当试样电阻值大于100Q时，采用两端法测量，若采用单电桥时，用电阻值小于0.02Q的引线，否则应减去引线电阻值。 7.3.2若试样电阻值等于或小于100Q时，采用四端法测量，其电位端和其相邻的电流端之间的距离，为试样截面周长的1.5倍，当用双电桥时，参考标准电阻器与试样之间的连接导线（跨线）电阻值，应明显地小于参考标准电阻值和试样电阻值。 7.3.3当用夹具测量时，电位端的刀刃应互相平行并垂直于试样长轴，或者用锥形点接触试样。若两个电位端之间的测量长度选为500mm时，电位端子同试样接触的轴向长度应小于0.1mm。 7.3.4若试样电阻温度系数大于2×104℃-1时，应将试样和夹具一起放人20℃土1℃的恒温条件下测量，或用电阻温度系数来修正其电阻值，按公式(7)计算。
R;
Rzo = 1+ a(t - 20)
·( 7 )
式中： R2—换算到20℃时的电阻值，单位为欧姆(Q)； R 在温度t时测得的电阻值，单位为欧姆（Q)；
试样电阻温度系数，℃-1； t—-测量电阻时的温度，单位为摄氏度(℃)。
a-
-
7.3.5为了减少电流所引起的误差，可以用试验的方法确定测量电流的大小。选用一个初始电流测量电阻，然后将初始电流增大40%，再次测量电阻，若前后两次测得电阻的差值与电阻值之比小于 0.06%，则初始电流合适，可作为测量电流。 7.3.6测量试样电阻时，为了降低接触电势引起的误差，应通过正反两个方向的电流，取其测得结果的平均值。 8数据处理 8.1数值有效数字修约按GB/T8170的规定进行。 8.2电阻率ez按公式(1)计算，其值取三位有效数字，误差不得大于士0.65%。 8.3每米电阻值R12按公式(2)计算，其值取四位有效数字，误差不得大于士0.40%
9测试报告
测试报告应包括如下内容： GB/T6146—2010
a) 试样名称、牌号和来源； b) 试样规格和编号； c) 测试方法标准号； d) 测试前试样截取方法和加工状态等； e) 测试环境温度、湿度； f) 测试结果； g) 测试、校核人员； h) 测试日期。
