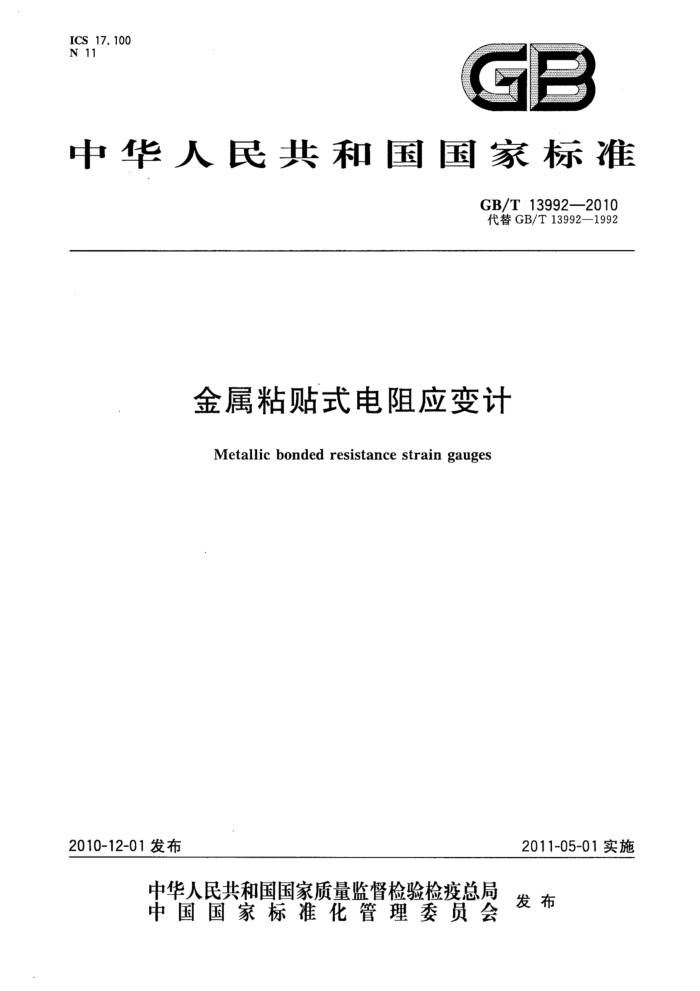

ICS 17.100
N 11
中华人民共和国国家标准
GB/T13992—2010 代替GB/T13992—1992
金属粘贴式电阻应变计
Metallic bonded resistance strain gauges
2011-05-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T13992—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 .....
II 1
分类与型号命名 5 技术要求 6 试验方法· n
4
4 5
检验规则… 8 标志、标签、使用说明书，附录A（资料性附录） 可疑值的舍弃方法….
14 17 19 -
wr rw
GB/T13992—2010
前言
本标准是对GB/T13992—1992《电阻应变计》的修订。 本标准与GB/T13992一1992相比，主要变化如下，
标准的名称修订为：金属粘贴式电阻应变计；将应力分析用和传感器用应变计的技术指标分别列表提出技术要求，见表2和表3；增加了应变计的外观检查；增加了试验方法中的计算公式；凡用电阻值表示应变量的公式，都按公式ε=（△R/R。)/K修正成应变量后再计算；去掉原标准中的附录B、附录C；在对传感器用应变计的技术指标中取消了端变值室温下的技术指标要求，增加了蠕变对平均值分散的要求；在标志要求中增加了应变计上应有有别于其他厂的标志。
本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准负责起草单位：中国测试技术研究院、沈阳仪表科学研究院、国家传感器质量监督检验中心、
国家仪器仪表元器件质量监督检验中心、中航电测仪器股份有限公司。
本标准参加起草单位：宁波柯力电气制造有限公司、济南金钟电子衡器股份有限公司、上海一灵电测仪器公司、东莞市华兰海电子公司、浙江黄岩测试仪器厂、广州电测仪器厂。
本标准主要起草人：刘美生、喻文伯、马良理、薛家麟、邓足斌、冯仁贤、沈观林、于奎、卢文林、 晏志鹏、徐秋玲、陈世超、杨杰斌、吴虹、藏琰。
本标准所代替标准的历次版本发布情况为：
GB/T13992—1992。
Ⅱ t
ram
GB/T13992—2010
金属粘贴式电阻应变计
1范围
本标准规定了金属粘贴式电阻应变计（以下简称应变计)的技术要求、试验方法、检验规则等。 本标准适用于丝式及箔式金属粘贴式电阻应变计。其他类型的应变计可参照本标准执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1：1999,IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T13965—2008仪表元器件术语
3术语和定义
GB/T13965一2008中确立的以及下列术语和定义适用于本标准。 3.1分类术语和定义 3. 1.1
金属粘贴式电阻应变计metallicbondedresistancestraingauge 用金属电阻体作为敏感栅，用粘接剂固定在试件上的电阻应变计（简称应变计）。
3. 1.2
常温应变计normaltemperaturestraingauge 工作温度范围一般为（一30～60)℃的应变计。
3.1.3
中温应变计mediumtemperaturestraingauge 最高工作温度高于60℃，不超过300℃的应变计。
3. 1. 4
高温应变计hightemperaturestraingauge 最高工作温度高于300℃的应变计。
e d
3.1.5
低温应变计lowtemperaturestraingauge 最低工作温度低于一30℃的应变计。
3.2特性术语和定义 3.2.1
应变计型式straingaugefamily 应变计制作方法和所用材料的种类相同并且敏感栅的结构形状也相同的为同一应变计型式。
3.2.2
应变计型号straingaugetype 同一型式的应变计中标称尺寸和标称工作特性相同，为同一应变计型号。
1 GB/T13992—2010 3.2.3
应变计批straingaugelot 同一型号的应变计中在一定时间内用性能相同的材料，并且在相同工艺的条件下制造的为同一应
变计批。 3.2.4
真实应变realstrain 由于温度变化及施加机械载荷而在试件上产生应力所引起的单位变形。以(ez)表示。
3.2.5
机械应变 mechanicalstrain 仅由于施加机械载荷而在试件上产生应力所引起的单位变形。以（e)表示。
3.2.6
指示应变indicatedstrain 指由应变计测得的应变值，它是由指示器的读数经过对测量系统的影响进行修正得出的。以（e)
表示。 3.2.7
试件specimen 用于安装电阻应变计并测试其工作特性的标定梁或其他规定的检测件（简称为试件）。
3.2.8
应变计电阻允差tolerance 单个工作特性与平均工作特性之差。用绝对值或平均工作特性的百分数表示。
3.2.9
应变计电阻偏差deviation 平均工作特性与标称工作特性之差，以绝对值或标称工作特性的百分数表示。
4分类与型号命名 4.1分类
应变计按敏感栅、敏感栅材料、基底材料和敏感栅的结构形式分类，也可按用途、应用条件或极限工作温度进行分类。 4.2型号命名
应变计的型号由汉语拼音字母和数字组成，共有8项。见图1。 a）第一项的字母表示应变计的类别。
应变计类别代号：B一箱式应变计；S- S—-丝式应变计；T——特殊用途应变计。 b) 第二项的字母表示应变计的敏感栅材料。
应变计敏感栅材料的代号：D-—大应变合金；C-—康铜合金；K——卡马合金；I--恒弹合金；W铂钨合金。
c) 第三项的字母表示应变计的基底材料。
应变计基底材料代号：H——环氧类F—-酚醛类;J聚脂类；B玻璃纤维布浸胶类； A——聚酰亚胺类;Q—其他。
d）第四项的数字表示应变计的标称电阻值。
第五项的数字表示应变计的栅长。
e)
栅长小于1mm时，小数点省略。如栅长0.2mm，表示为02。对于某些应变计，它们的敏感栅尺寸不能用栅长来表示，则该项数字所表示的结构尺寸由制造单位规定。
f）第六项由两个字母组成，表示应变计敏感栅的结构形状。
2 .
GB/T13992—2010
对于存在栅中心距的应变计，可在字母后的括号内加数字以表示栅间距；应变计结构形状常用代号见表1；典型箔式应变计示意图见图2。
g) 第七项的数字表示应变计的极限工作温度，常温应变计此项省略。
第八项括号内的数字，表示温度自补偿应变计所适用试件材料的线膨胀系数，对于非温度自补
h）
-
偿应变计此项省略。 口口口-口口口口
可温度自补偿应变计的材料线胀系数1×106/℃
VI 应变计极限工作温度，℃ 常温应变计此项省略 VI应变计敏感栅的结构形状，对存在栅中心距的应变计，
用（数字）表示栅间距
V 应变计的栅长，mm IV 应变计的标称电阻值，α 应变计的基底材料种类 I 应变计敏感栅材料种类应变计类别
I
AY
图1 应变计型号示例表1 应变计结构形状代号说明
序号 代表字母 结构形状
说明平行轴二栅平行轴三栅平行轴四栅同轴二栅同轴三栅同轴四栅二轴二栅45° 二轴四栅45° 二轴六栅45° 二轴八栅45° 螺线栅
序号 代表字母 结构形状
I 1I1 I
AA
单轴二轴 90° 二轴90° 二轴90°重叠三轴45° 三轴45°重叠三轴60° 三轴120° 四轴60°/90° 四轴45°/90° 二轴四栅45°
13 1A 15 FD
FB FC
1 2 BA 3 BB 4 BC 5
一
L - + IZ * 公人少业
GB GC GD HA HB HC
16
CA CB
1> 18 19 20 21
6 7 CC 8 CD 9 DA 10 DB 11 EA
< Λ ΛΛΛ
22 HD A
X TI
?
23 jA
12 EB
二轴四栅90°
24
KA
圆膜栅
3 GB/T13992-—2010
示例：BCH350—3AA(23)表示：常温、箔式、单轴，敏感栅材料为康铜，基底材料为环氧类，电阻值为350Q，栅长为 3mm，温度自补偿所适用试件材料线膨胀系数为23×10°/℃的电阻应变计。
注：当制造厂有特殊需要时，可在上述型号之后附以其他字符表示特有的含义，并在用户手册或样本中注明。 5 技术要求 5. 1 用于应力分析应变计的单项技术指标
用于应力分析的应变计单项技术指标分为A、B、C三级，各等级技术指标应符合表2的规定。
表2用于应力分析的应变计单项技术指标
级 别 B 0. 5 1. 0 1. 5 1. 0
技术要求
章条号 工作特性
说
明
A 0. 3 0. 7 0. 8 1. 0 1 3 10 3 20 0. 6 1
c 0.8
单栅双栅多栅
对平均值的允差
±%
5.1. 1 应变计电阻
1. 5 2. 0 3 8 30 10 50 2 3
±% ±% μm/m μm/m μm/m μm/m ±% ±%/100℃
对标称值的偏差
1. 5 2 5 20 5 30 1 2
5.1. 2 灵敏系数 对平均值的分散
室温下的机械滞后极限工作温度下的机械滞后室温下的蠕变极限工作温度下的蠕变
5.1. 3 机械滞后
5.1. 4 蠕变
5.1. 5 横向效应系数 室温下的横向效应系数
工作温度范围内的平均变化每一温度下灵敏系数对平均值的分散平均热输出系数对平均热输出的分散室温下的漂移极限工作温度下的漂移每工作温度下室温下的绝缘电阻极限工作温度下的绝缘电阻室温下的应变极限极限工作温度下应变极限室温下的疲劳寿命极限工作温度下的疲劳寿命
灵敏系数的温度系数
5.1. 6
±%
3
4
6
(μm/m)/℃ ±μm/m μm/m μm/m μm/m
1. 5 60 1 10 15 104 2×103 103 10
2 100 3 25 30
4 200 5 50 50
5.1.7 热输出
5.1.8 漂移
5.1, 9 热滞后
Ma Ma μm/m μm/m
5.1.10 绝缘电阻
2
2×10* 10t 8×103 8×103 5×103 3×103 107
5. 1. 11 应变极限
5.1.12 疲劳寿命
循环次数
105
105
5.1.13 瞬时热输出 根据用户需要，测试并给出应变计平均瞬时热输数据或曲线 4 GB/T13992—2010
!
:
5.2用于传感器应变计的单项技术指标
- **
用于传感器的应变计单项技术指标分为A、B、C三级，各等级技术指标应符合表3的规定。
表3用于传感器的应变计单项技术指标
1
技术要求
级 别
n
章条号 工作特性
说
明
B 0. 3 1. 0 1. 0 0. 8 2 5 20 5 30 2 4 2 100 3 25 106
A 0. 2 0.7 0. 8 0. 5 1 3 10 3 20 1 3 1. 5 30 1 10 107
C 0. 6 1. 5 1. 5 1. 5 3 8 30 10 50 3 6 4 200 5 50
单栅双栅多栅
对平均值的允差
±%
5. 2.1 应变计电阻
对标称值的偏差对平均值的分散
±% ±% μm/m μm/m ±μm/m μm/m ±%/100℃
5.2.2 灵敏系数
5.2.3 机械滞后 室温下的机械滞后
极限工作温度下的机械滞后蠕变对平均值的分散极限工作温度下的螨变
5.2.4
蟠变
灵敏系数的 工作温度范围内的平均变化温度系数 每一温度下灵敏系数对平均值的 ±%
5.2.5
分散平均热输出系数对平均热输出的分散室温下的漂移极限工作温度下室温下的疲劳寿命极限工作温度的疲劳寿命
(μm/m)/℃ ±μm/m μm/m μm/m 循环次数循环次数
5. 2. 6 热输出
5. 2.7 漂移
.
5.2.8 疲劳寿命
105
注1：对中、高、低温及特殊情况的应变计，企业可根据具体情况制定相关的企业标准注2：对于4栅以上的应变计，允许生产厂和用户协商确定其应变计电阻对标称值的偏差”的技术指标。
6试验方法
6.1 试验环境条件 6.1.1环境条件
环境温度：（20士5）℃（室温）；仲裁检验条件（20士2)℃；相对湿度：70%以下；仲裁检验条件65%以下。
6.1.2施加机械应变
施加机械应变水平：±（1000士50)μm/m；预加载水平：±（1100士50）μm/m。
6.1.3升(或降)温速率
稳态升（或降）温的速率：（35）℃/min；快速升（或降)温的速率：大于5℃/s。
6.2一般要求 6.2.1安装
将被测的应变计按照规定的程序安装在试件上详细记录以下各项：
-
5
