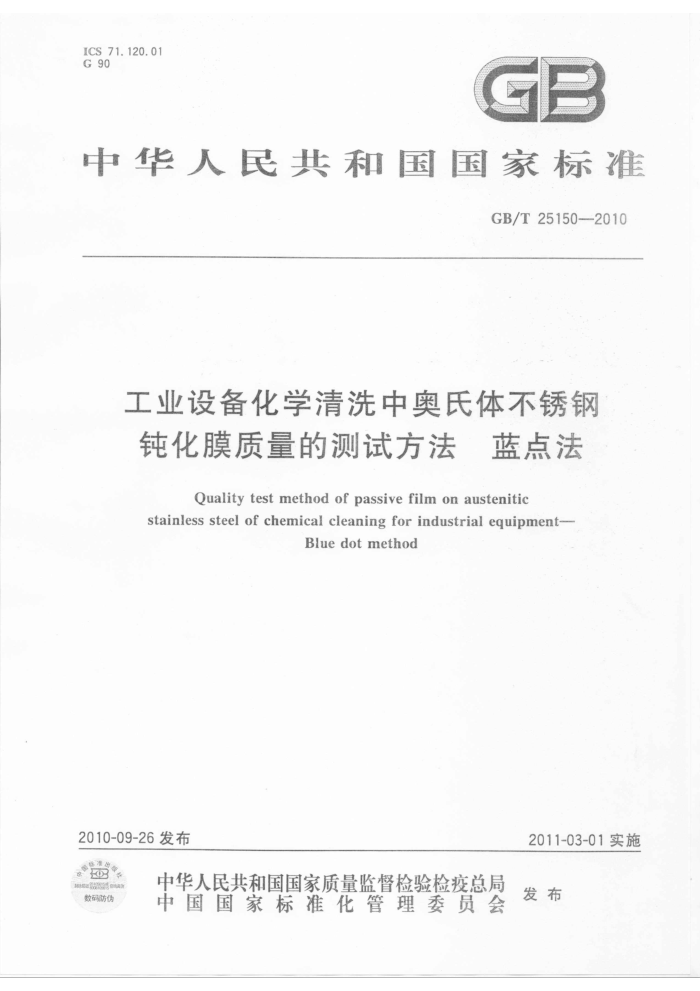

ICS 71.120.01 G 90
GB
中华人民共和国国家标准
GB/T25150—2010
工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法 蓝点法
Quality test method of passivefilm on austenitic
stainless steel of chemical cleaning for industrial equipment-
Bluedotmethod
2010-09-26发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
数码防伪 GB/T-25150—2010
前 言
本标准由中国石油和化学工业协会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429)归口。 本标准起草单位：蓝星环境工程有限公司、中国蓝星（集团)股份有限公司。 本标准起草人：李德福、刘炀、刘洁、张恒录、陈恩惠、刘文山、焦永涛、单素灵， GB/T25150—2010
铁氰化钾；蒸馏水； 20%醋酸溶液； -40%硝酸溶液。
6仪器、设备
试验所需仪器、设备如下：
药物天平：精度0.1g 烧杯：250mL；移液管：5mL；容量瓶：100mL；玻璃注射器：0.5mL；秒表；滤纸；棉纱。
7 、测试条件 7.1测试温度
钝化膜质量的测试应在5℃～35℃的温度条件下进行。 7.2 测试表面清洁度
选择的测试表面应达到：钝化后的金属表面外观检查清洁无污，不遗留锈蚀点、焊渣及其他杂质。 7.3.测试位置的选择
钝化后应选择有代表性的水平表面进行测试，如同一设备中的不同部位、同一清洗系统中的不同设备等。 7.4.测试点数量的确定
确定测试位置后，选择3个～5个测试点进行测试。 7.5特殊情况的处理
与食品、饮料、医药等特种介质接触的部件和设备，不宜直接采用该方法进行测试。可以采用与待测试部件、设备相同材质的试片，经过相同钝化工艺后，用试片代替设备测试钝化膜质量。 测试步骤
8
8.1蓝点液的配制 8.1.1蓝点液的组成
1 mL 5 mL 5 g 余量（稀释至100mL）
H,SO,(98%) HCI(36%) K[Fe(CN) 蒸馏水
8.1.2蓝点液的配制方法
在通风柜中，分别量取1mL98%硫酸和5mL36%盐酸，搅拌下分别加人到60mL水中，然后准确称取5g铁氰化钾溶于该酸性溶液中，稀释至100mL。 8.1.3蓝点液的保存
蓝点液不稳定，易分解，使用前应临时配制，并保存在棕色玻璃瓶中，储存期为7d。
2 GB/T 25150—2010
8.2钝化膜质量的现场测试
在选定的金属表面上用0.5mL玻璃注射器滴出0.1mL蓝点液，开始用秒表记时，当蓝点液覆盖区内出现蓝点数量达到8个点时，终止计时。
注：本测试中，注射器针头为一次性使用物品，每组测试都应使用新针头。
测试后的表面修复
9
测试结束后，擦干测试面，用棉纱沾取20%的醋酸溶液擦洗测试面上残留的蓝色斑痕，用蒸馏水冲洗干净后，再滴上40%硝酸溶液修补钝化膜，5min后用蒸馏水冲洗干净。 10测试结果与报告
取不同测试位置的每组试验点的算术平均值的平均数作为最终测试结果，出具测试报告。 中华人民共和国
国家标准
工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法蓝点法
GB/T25150—2010
