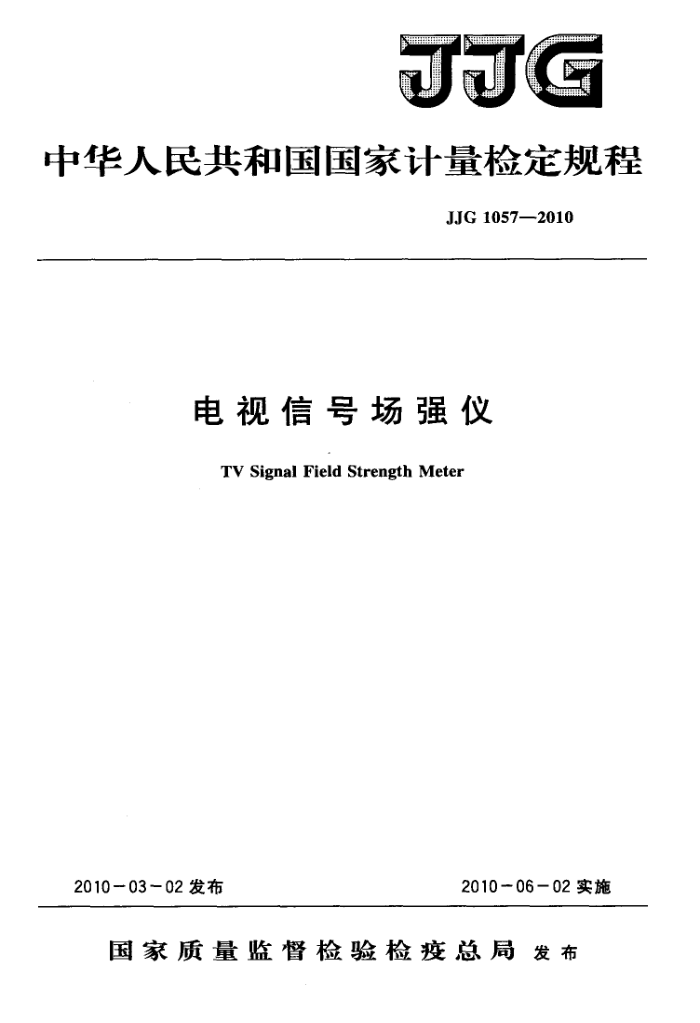

JJG
中华人民共和国国家计量检定规程
JJG1057—2010
电视信号场强仪
TV Signal Field Strength Meter
2010-06-02实施
2010-03-02发布
国家质量监督检验检疫总局发布 JJG1057—2010
电视信号场强仪检定规程
JJG 1057-2010
Verification Regulation of TV Signal Field Strength Meter
本规程经国家质量监督检验检疫总局于2010年3月2日批准，并自 2010年6月2日起施行。
归口单位：全国无线电计量技术委员会
起草单位：中国计量科学研究院
本规程委托全国无线电计量技术委员会负责解释 JJG1057-—2010
本规程起草人：
马晓庆（中国计量科学研究院）吴昭春（中国计量科学研究院）杨智君（中国计量科学研究院） JJG1057—2010
目
录
1 范围· 2 概述· 3计量性能要求 4通用技术要求 4.1外观要求…. 4.2工作正常性要求· 5计量器具控制.. 5. 1 检定条件 5.2检定项目和检定方法 5.3检定结果的处理·.. 5.4 检定周期附录A 检定记录表附录B 检定证书内页格式附录 C 检定结果通知书内页格式附录D 中国采用的PAL-D制式电视标准频道频率划分表·
(1) (1 ) (1) (1) (1) 1) (1) (1) (3) ( 7 ) (7) (8) (12) (16) (17) JJG 1057-2010
电视信号场强仪检定规程
1范围
本规程适用于工作频率在48MHz～862MHz的电视信号场强仪（也常称为电视场强仪，或者电视电平表）的首次检定、后续检定和使用中检验。
2概述
电视信号场强仪主要用于测量经过射频调制的电视频道视/音频载波信号电平。通常由电视信号射频调谐接收、检波放大、模拟表头或数字屏幕显示等部分组成，其输人端口阻抗为75Q。
电视信号场强仪主要用于有线电视网络电视频道信号电平的测量，当连接射频天线进行空间无线接收场强测量时，所测量的电视信号电平，需通过天线系数或天线增益换算得出空间电场强度。
3计量性能要求
3.1频率范围：48MHz～862MHz（电视频道：DS1～DS56，Z1～Z43）； 3.2频率最大允许误差：土10kHz； 3.3 电平范围：30dBμV~120dBμV; 3.41 电平最大允许误差：土3dB； 3.53dB带宽范围：250kHz~350kHz 3.6 电压驻波比：≤3.0（752）。
4通用技术要求
4.15 外观要求
仪器外观结构完整无损，各个按键及开关工作正常，接插件接触良好。仪器标志要求标明仪器名称及型号、制造厂或商标、制造日期、产品编号、所有面板按键和端口都应标明其功能。 4.2工作正常性要求
被检仪表应结构完整，无影响正常工作的机械损伤，各按键可正常操控。内置供电电源或外置电源适配器输入电压选择设置需与所用供电电压一致。确认交流或直流供电方式，当使用可充电电池供电时，应根据电池容量按规定时间充足电池电量。接通电源，仪器通电后应能正常显示和稳定工作。检定前通常需预热仪表30分钟或按说明书规定进行。
5计量器具控制 5.1 检定条件
1 JJG1057—2010
5.1.1环境条件
环境温度和湿度应符合下述规定：温度：（23士5）℃；湿度：（50士30）%。
5.1.2检定用主要标准设备
检定所选用的标准器具详见表1。
表1 检定用主要设备
序号
设备名称
主要技术指标
彩条信号：PAI.100/0/75/0 亮度幅度：700（1士1%）mV 微分增益：≤1%，微分相位：≤1° 频率范围：（48～862）MHz 频率分辨力：≤10kHz 频率最大允许误差：土1×105 最大输出电平：≥110dBμV 电平最大允许误差：土0.5dB 输出阻抗：752 频率范围：（48～862）MHz 频率分辨力：≤1kHz 频率最大允许误差：±1×10-3 电平范围：（0～120）dBμV 衰减器最大允许误差：土0.1dB 电平最大允许误差：土0.5dB 输出阻抗：752 频率范围：（5～1000）MHz 衰减可调范围：（0～100）dB 衰减最大允许误差：士0.1dB 频率范围：（5～1000）MHz 插人损耗：≤0.5IB 特性阻抗：75Q 回波损耗：≤—20dB 频率范围：（30～1000）MHz 插人损耗：≤6dB 网波损耗：≤20dB 测量范围：（5～1000）MHz 频率允许误差：土1×10：输出电平：（0～120）dBμV
视频信号发生器
1
2
电视调制器
电视测试发射机
3
射频标准衰减器
4
检定用同轴电缆
5
50/75Q阻抗变换器
6
射频信号发生器
7
2 JJG1057—2010
表1(续）
序号
设备名称
主要技术指标
频率范围：（30～1000）MHz 特性阻抗：75Q 回波损耗范围：（0～35）dB 驻波比范围：1.0~3.0 驻波比最大允许误差：士1% 频率范围：（1～1000）MHz 频率分辨力：≤10Hz 频率最大允许误差：士1×106
网络分析仪 /驻波比电桥
8
频率计数器
9
5.2 检定项目和检定方法 5.2.1 检定项目表
检定项目见表2。
表2检定项目一览表首次（修后）检定
检定项目
周期检定
使用中检验
+ + + + + +
外观及工作正常性检查
+ + + + +
+ + +
载波频率载波电平量程示值
3dB测试带宽输人电压驻波比注：“十”表示检定，“一”表示可不检定。
5.2.2载波频率检定 5.2.2.1检定方法
载波频率检定时，可采用两种方法，方法1：使用频率合成式射频信号发生器直接检定被检仪表的频率测量误差（连接
方式见图1）。
被检电视信号 O 场强仪
射频信号发生器
RF输出端
图1载波频率检定（方法1）
（1）采用方法1进行载波频率检定时，参照图1所示连接相关仪器设备（2）按本规程附录A的表A.1要求，设置被检电视信号场强仪的电视频道或图像
载波。
（3）设置射频信号发生器频率，使其与被检电视信号场强仪的图像载波频率相对
3 JJG1057—2010
应，输出电平为100dBμV。
（4）步进式增加或降低调整射频信号发生器频率（频率步长通常设置为1kHz），使被检电视信号场强仪的电平指示值达到最大，读出并记录射频信号发生器的频率指示值，重复测量三次取平均值。
方法2：使用电视调制器、频率计的组合，检定被检仪表的频率测量误差（连接方式见图2）。
RF输出端
电视调制器
被检TV电平表
20dB监测端口
频率计数器
图2载波频率检定（方法2）
（1）采用方法2进行载波频率检定时，参照图2所示连接相关仪器设备。 （2）按本规程附录A的表A.1要求，设置被检电视信号场强仪的电视频道或图像
载波频率。
（3）设置电视调制器电视频道，使其与被检电视信号场强仪的电视频道相对应，输出电平为110dBμV。
（4）频率计数器连接至电视调制器一20dB监测端口，监测电视调制器频率。 （5）微调增加或降低电视调制器图像载波输出频率，使被检电视信号场强仪的电平
指示值达到最大，读出并记录此时频率计的指示值，重复三次取平均值。 5.2.2.2误差计算
被检电视信号场强仪测量频率的误差按式（1）计算得出。
o=f-fo
(1)
式中：,一被检仪表测量频率的误差，MHz;
f-一被检仪表测量显示的实际工作频率，MHz f。-—一被检仪表的标称频率，MHz。
5.2.3载波电平检定 5.2.3.1检定方法
载波电平检定时，可采用两种方法。 方法1：使用视频信号发生器、电视测试发射机的组合，检定被检仪表的电视信号
载波电平测量误差（连接方式见图3）。
被检电视信号
TV测试发射机
场强仪
视频信号发生器
@ RF输入端
同轴电缆 RF输出端 @
图3载波电平检定（方法1）
