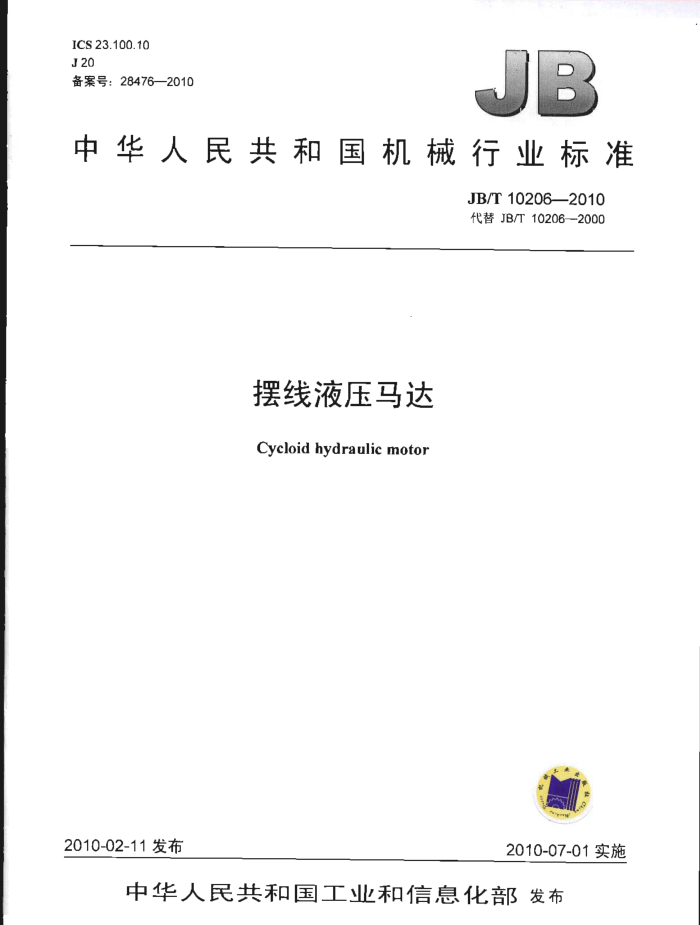

ICS23.100.10 J 20 备案号：28476—2010
JB
中华人民共和国机械行业标准
JB/T10206—2010 代替JB/T10206—2000
摆线液压马达 Cycloid hydraulic motor
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T102062010
前言
本标准代替JB/T10206—2000《摆线液压马达》。 本标准与JB/T10206-2000相比，主要变化如下：
轴配流摆线液压马达排量扩充50mL/r、63mL/两个规格：一标准压力参数中的压力级整体式定子增加14MPa档，组合式定子增加16MPa档，平面配流增加14MPa档和20MPa档；修改“表3”中容积效率和总效率指标值：修改“表4”的分组和清洁度指标值；规范了气密性能试验的方法。
本标准的附录A是规范性附录，附录B是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：镇江液压件厂有限责任公司。 本标准主要起草人：张智敏、睦凡、王顺发、刘金龙、潘骏、王志生、纪立群、柯贤胜，本标准所代替标准的历次版本发布情况为：
-JB/T10206—2000
III JB/T10206—2010
馆
浙
目 次
前言 1范围 2 规范性引用文件， 3 术语和定义 4参量、符号和单位 5分类和基本参数， 5.1分类. 5.2基本参数 6技术要求.. 6.1一般要求， 6.2性能要求 6.3 装配要求， 6.4外观要求 7 性能试验方法 7.1 试验装置. 7.2 试验用油， 7.3 稳态工况.. 7.4测量准确度 7.5试验项目和试验方法 7.6数据处理与结果表述， 8装配和外观的检验方法 9检验规则， 9.1检验分类 9.2抽样 9.3判定规则 10标志、包装、运输和贮存附录A（规范性附录）试验回路和特性曲线， A.1试验回路 A.2特性曲线附录B（资料性附录）摆线液压马达试验记录表图A.1试验回路原理图图A..2综合特性曲线表1参量、符号和单位.. 表2基本参数. 表3性能指标，表4清洁度指标表5被控参量平均指示值允许变化范围表6测量系统的允许系统误差
II
2
t .
+
4
4
.8 o .8 .9 .9 10 10 .10 .12 10 11
*
-
4 5 JB/T10206—2010
表7 型式试验项目和方法表8出厂试验项目和方法表9马达装配和外观的检验方法
电
物惠
装酒
联A 进解
豪必辣捷儿痘景# 麻 百
草床母环量新费
快迎非车 JB/T102062010
N
摆线液压马达
1范围
本标准规定了摆线液压马达（以下简称马达）的结构型式、基本参数、技术要求、试验方法、检验规则和标志、包装。
本标准适用于以液压油或性能相当的其他矿物油为工作介质的马达。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号（GB/T786.1—2009，ISO1219-1：2006，IDT）
GB/T2346流体传动系统及元件公称压力系列（GB/T2346-2003，ISO2944：2000，MOD） GB/T2347液压泵及马达公称排量系列 GB/T2353液压泵及马达的安装法兰和轴伸的尺寸系列及标注代号（GB/T2353一2005，ISO
3019-2:2001,MOD)
GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2878液压元件螺纹连接油口型式和尺寸 GB/T7935一2005液压元件通用技术条件 GB/T7936液压泵、马达空载排量测定方法 GB/T14039-2002液压传动油液固体颗粒污染等级代号（ISO4406：1999，MOD） GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985） JB/T7858液压元件清洁度评定方法及液压元件清洁度指标
装专品理材马宝际宝箱
3术语和定义
R空时
GB/T17446中确立的以及下列术语和定义适用于本标准。
3.1
额定压力ratedpressure 在规定转速范围内连续运转，并保证马达设计寿命的最高的工作压力，
3.2
空载压力derivedpressure 马达输出轴无负载运转时的输入压力，其最大值不超过额定压力的10%
3.3
额定转速ratedspeed 在规定压力、规定背压的条件下，能够连续运转并能保证马达设计寿命的最高的转速。
3.4
最低转速minimum speed 在保持额定压力的条件下，马达能够连续稳定运转的转速最小值。 JB/T10206—2010
3.5
起动效率startingefficiency 在额定压力、零转速以及马达要求的背压条件下，其实际输出转矩与理论输出转矩的比值
4参量、符号和单位
参量、符号和单位见表1。
表1参量、符号和单位
单位 MPa Lmin mL/r r/min Nm
符 号
参 量压 力流 量排 量转修 速转矩功率运动黏度容积效率总效率起动效率温度
qv V
0
P
kw mm"/s
心 K A
c
6
5分类和基本参数 5.1分类
UT
808ED F1385
本标准规定的马达按照结构型式分类，包括以下两种：
轴配流型；平面配流型。
8
5.2基本参数
本标准规定的两种结构型式马达的基本参数按表2的规定。
表2基本参数
转速范围 r/min 975~800 790~500 630~400 500~315 400~315 400~200 315~200 315~160 200~125 160~125 160~100
额定压力 MPa
公称排量 mL/r 50 63 80 100 125 160 200 250 315 400
结构型式
8,10,12.5,(14),16
轴配流
500 630 JB/T102062010
表2基本参数（续）公称排量
ISE
额定压力 MPa
转速范围 r/min 800~500 630~400 500~400 500~250 400~200 315~200 315~160 250~160 200~160 200~125 200~100 160~100
结构型式
mL/r 80 100 125 160 200 250 315 400 500 630 800 000 250
糖大红
10,12.5（14)，16,20
平面配流
游罗洗耀教及班
注：超出表中数值的公称排量和额定 压力应按GB/T2346和GB/T2347选取（括号内的压力为非优先选用值）。 6技术要求 6.1一般要求
SOrSE
6.1.1安装法兰与轴伸的尺寸应符合GB/T2353 6.1.2螺纹连接油口型式与尺寸应符合GB/T2878的规定。 6.1.3其他技术要求应符合GB/T7935—2005中4.2和4.3的规定。
海职斯店
草 想用
注：引进产品和老产品的安装法兰与轴伸的尺寸和油口尺寸按有关规定执行·爽新靠通内飘主点就 6.2性能要求 6.2.1排量空载排量应在公称排量的约95%~110%范围内。 6.2.2容积效率和总效率在额定工况下，容积效率和总效率应符合表3的规定。
育纹版风区
旅
6.2.3起动效率
合教进家愿长
在额定压力下的起动效率应符合表3的规定，
欢迎新虾
表 3 性能指标轴 配 油
结构型式
平 面 配 油
组合式定 子
整体式定子
额定压力MPa 公称排量mL/r 容积效率ny（%） ≥85 ≥84 ≥83 ≥83 ≥90 ≥88 ≥85 ≥84 ≥89 ≥88 ≥88 ≥87 ≥82 总效率n（%）
[2.5 (14) 8 10 12.5 16 10 12.5 (14) 16 20
9
10
50~630
50~400
80~1250
≥62 ≥61 ≥60 ≥60 ≥66 ≥66 ≥63 ≥62 ≥77 ≥76 ≥76 ≥75 ≥71
≥56 ≤20
起动效率%（%）最低转速nmin r/min 注：组合式定子系指针齿可旋转型式的定子。
≥56 ≤22
≥62 ≤15
3
