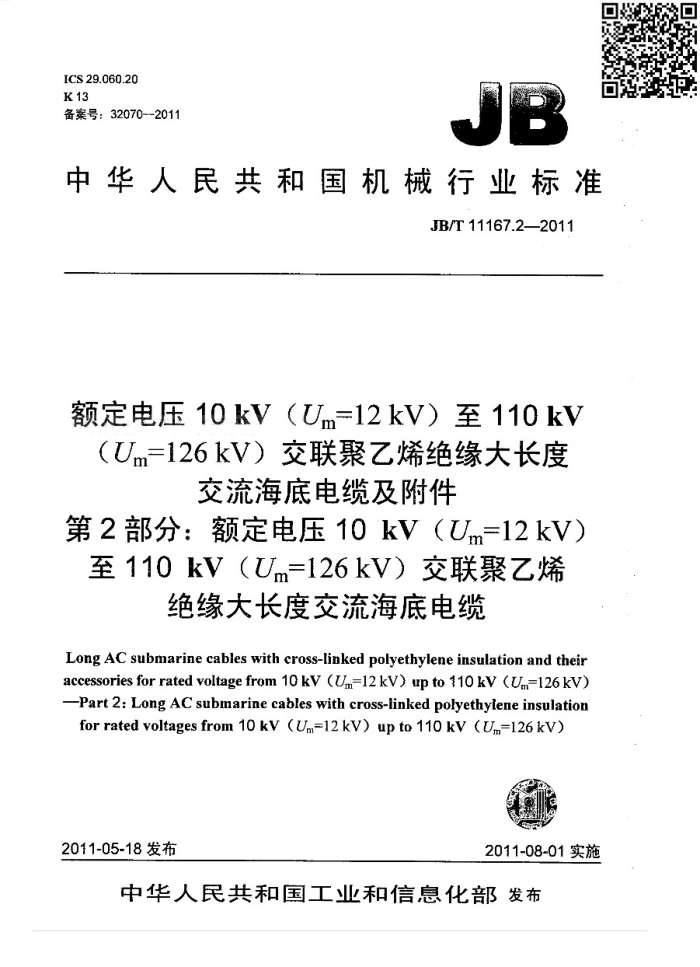

ICS29.060.20 K13 备案号：32070-2011
中华人民共和国机械行业标准
JB/T 11167.2—2011
额定电压10kV（Um=12kV）至110kV
（Um=126kV）交联聚乙烯绝缘大长度
交流海底电缆及附件
第2部分：额定电压10kV（Um12kV）至110kV（Um=126kV）交联聚乙烯
绝缘大长度交流海底电缆
Long AC submarine cables with cross-linked polyethylene insulation and their accessories for rated voltage from 10 kV (Um-12 kV) up to 110 kV (U.-126 kV) -Part 2: Long AC submarine cables with cross-linked polyethylene insulation
for rated voltages from 10 kV (Um-12kV) up to 110 kV (Um=126 kV)
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11167.2—2011
目 次
前言范围..
1
2规范性引月文件 3术语和定义 3.1尺寸值（厚度、截面积等）定义， 3.2有关试验的定义 4使用特性.. 4.1海底电缆电气使用特性... 4.2缴设温度和湾曲半径 5产品命名. 5.1 代号.... 5.2 型号.. 5.3 规格. 5.4产品表示方法.. 6技术要求 6.1 导体 6.2 绝缘 6.3 半导电屏蔽.. 6.4 纵向阻水缓冲层 6.5 铅套（径向防水层） 6.6 成缆.. 6.7 内衬层 6.8 金属丝铠装层 6.9 电缆外被层. 6.10 光纤单元..
上
L
F
L
W
电缆识别标志. 试验和要求
10 ..10
e
8.1 概述.. 8.2 试验类别及代号 8.3 电缆试验项目及要求 8.4光纤复合海底电缆试验项日及要求 9 验收规则.. 10装船和贮运 11 敷设后试验附录A（资料性附录）交联聚乙烯绝缘料的性能附录B（资料性附录）半导电屏蔽料的性能. 附录C（规范性附录）半导电护套料的性能要求表1额定电压V推荐值.
10 10 10 12 13 13 13 14 15 16
S
F ....
1 JB/T11167.2—2011
表2海底电缆的型号和名称，表3海底电缆的芯数和标称截面积. 表4绝缘层的标称厚度表5识别色码. 表6 试验类别及代号表7例行试验和抽样试验项目及要求表8型式试验项目及要求表9 光纤单元试验项目及要求表A.1 交联聚乙烯绝缘料的性能，表B.1 半导电屏蔽料的性能表c.1 半导电护套料的性能
O
10 10 .11 12 14 15 16
II JB/T11167.2—2011
前 言
JB/T11167（额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆及附件》分为三个部分：
第1部分：试验方法和要求：第2部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘人长度交流海底电缆：
第3部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆附件。
本部分为JB/T11167的第2部分。 本部分按GB/T1.1—2009给出的规则起草。 本部分的附录A和附录B为资料性附录。 本部分的附录C为规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：宁波海缆研究院有限公司、上海电缆研究所、上海上缆藤仑电缆有限公司、乐星
红旗电缆（湖北）有限公司、福建省电力勘测设让院、舟山启明电力设计院有限公司。
本部分主要起草人：沈佩芳、应启良、华良伟、杜青、邱国华、何旭涛。 本部分为首次发布。 JB/T11167.2-2011
额定电压10kV（Um=12kV）至110kV（Um-126kV）
交联聚乙烯绝缘大长度交流海底电缆及附件第2部分：额定电压10kV（Um-12kV）至110kV （Um=126kV）交联聚乙烯绝缘大长度交流海底电缆
1范围
JB/T11167的本部分规定了额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆（以下海底电缆均指交流海底电缆）的术语和定义、使用特性、产品命名、技术要求、电缆识别标志、试验和要求、验收规则、装船和贮运。
本部分适用于在海底敷设和运行条件下使用的额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度海底电缆和光纤复合海底电缆。对于横跨江河湖泊的水下电缆，亦可采用本标准。 2规范性引用文件
下列文件对于本文件是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法一厚度和外形尺寸测量一机械性能试验
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法一热老化试验方法
GB/T2951.13一2008电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法一密度测定方法一吸水试验一收缩试验
GB/T2951.21-2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法一耐臭氧试验一热延伸试验一浸矿物油试验
GB/T2951.31—2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氟乙烯混合料专用试验方法一高温压力试验一抗开裂试验
GB/T3048.4—2007 电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.8—2007 电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.11—2007 7电线电缆电性能试验方法第11部分：介质损耗角正切试验 GB/T3048.12-—2007 电线电缆电性能试验方法 第12部分：局部放电试验 GB/T3048.13—2007E 电线电缆电性能试验方法 第13部分：冲击电压试验 GB/T3048.14--2007电线电缆电性能试验方法第14部分：直流电压试验 GB/T3082一2008铠装电缆用热镀锌或热镀锌一5%铝一混合稀土合金镀层低碳钢丝 GB/T32802007不锈钢冷轧钢板和钢带 GB/T3953—2009 电工圆铜线 GB/T3956—2008 电缆的导体 GB/T4909.3一2009裸电线试验方法第3部分：拉力试验 GB/T6995.1~6995.5-2008电线电缆识别标志方法 JB/T11167.2—2011
GB/T9771.1~9771.6--2008通信用单模光纤 GB/T12357.1—2004通信用多模光纤第1部分：A1类多模光纤特性 GB/T12706.2--2008额定电压1kV（Um=1.2kV）到35kV（Um-40.5kV）挤包绝缘电力电缆及
附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆
GB/T15065—2009电线电缆用黑色聚乙烯塑料 GB/T15972.20—2008 光纤试验方法规范第20部分：尺寸参数的试验方法和试验程序光纤几
何参数
GB/T 15972.21——2008 5- 光纤试验方法规范·第21部分：尺寸参数的试验方法和试验程序涂覆层几何参数
GB/T15972.22—2008 光纤试验方法规范 第22部分：尺寸参数的试验方法和试验程序长度 GB/T15972.40-2008 光纤试验方法规范 第40部分：传输特性和光学特性的测量方法和试验程
序衰减
GB/T15972.42—2008 光纤试验方法规范 第42部分：传输特性和光学特性的测量方法和试验程序 波长色散
GB/T 15972.44—2008 光纤试验方法规范 第44部分：传输特性和光学特性的测量方法和试验程序截止波长
GB/T15972.45-2008光纤试验方法规范第45部分：传输特性和光学特性的测量方法和试验程序模场直径
GB/T18480--2001海底光缆规范 GJB2454--1995军用光缆填充胶规范 JB/T5268.2—199E电缆金属套第2部分：铅套 JB/T8996—1999高压电缆选择导则 JB/T11167.1--2011额定电压10kV（Um-12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长
度交流海底电缆及附件第1部分：试验方法和要求
YD/T769—2010中心管式通信用室外光缆 YD/T901—2009层绞式通信用室外光缆
3术语和定义
JB/11167.1—2011中所确立的及下列术语和定义适用于JB/T11167的本部分。 3.1尺寸值（厚度、截面积等）定义 3.1.1
标称值nominalvalue 指定的量值，常用于表格之中。本部分中通常标称值引中出的量值考虑规定公差，通过测量并进行
检验。 3.1.2
测量值 i measurement value 按规定方法进行测量或试验所获得的数值。
3.2有关试验的定义 3.2.1
例行试验 routine tests 由制造商在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。
3.2.2
抽样试验sampletests
2 JB/T11167.2—2011
由制造商按规定的频度，在成品电缆试样上或在取自成品电缆的某些部件上进行的试验，以检验电缆是否符合规定要求。 3.2.3
型式试验typetests 按一般商业原则对本部分所包含的一种类型电缆在供货之前所进行的试验，以证明电缆具有满足预
期使用条件的满意性能。
注：该试验的特点是：除非电缆材料或设计或制造工艺的改变可能改变电缆的特性，试验做过以后就不需要重做。 4使用特性 4.1海底电缆电气使用特性 4.1.1额定电压
额定电压是电缆设计和电性能试验的基准电压，本部分用Uo/U和Um标识，这些符号的意义由JB/T 8996-1999给出。
本部分中电缆的额定电压U/U（Um）标示如下： Uo/U(Um)=6/10(12)---8.7/10(12)—8.7/15(17.5)—12/20(24)-18/30(36)---21/35(40.5)
—26/35(40.5)—64/110（126)kV
在电缆的电压标示Ua/U（Um）中： U一一电缆设计用的导体对地或金属屏蔽或金属套之间的额定电压有效值，单位为kV：
电缆设计用的导体间的额定电压有效值，单位为kV：
LF
Um 设备最高工作电压有效值，单位为kV。 电缆的额定电压应适合电继所在系统的运行条件。为了便于选择电缆，将系统划分为下列三类：
A类：任一相导体与地或接地导体接触时，能在1min内与系统分离： -B类：可在单相接地故障时做短时运行，根据JB8996的规定，接地故障时问不宜超过1h，对于本部分包括的电缆允许更长的带故障运行时间，但在任何情说下不宜超过81，每年接地故障的总持续时间应不超过125h； C类：包括不属于A类、B类的系统。
注：应该认识到，在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘1过高的电场强度，会在一定程度
上缩短电缆寿命。如系统预期会经带地运行在持久的接地故障状态下，将可建议该系统划为C类。 用于三相系统的电缆，石的推荐值见表1。
表1额定电压U推荐值
额定电压（U）
系统最高电压（Um）
kv
kv
A类、B类
C类 8.7 12.0 18.0
6.0 8.7 12.0 18.0 21 64
12.0 17.5 24.0 36.0 40.5 126
26
4.1.2工作温度 4.1.2.1电缆正常运行时导体充许的长期最高温度为90℃。
3 JB/T 11167.2-2011
4.1.2.2短路时（最长持续时间不超过5s），电缆导体允许的最高温度为250℃ 4.2敷设温度和弯曲半径
敷设电继时，环境温度应不低于0℃，允许最小弯曲半径为：一单芯电缆：20D：
三芯电缆：15D。 其中，D为海底电缆的外径。
5 产品命名 5.1代号 5.1.1系列代号
海底电缆 5.1.2产品代号
H
（后缀）F
光纤复合海底电缆· 5.1.3材料特征代号
.+++++
交联聚乙烯绝缘铜导体铅套粗圆钢丝铠装扁铜线铠装扁钢线铠装双粗圆钢丝铠装双扁铜线铠装· 双扇钢线铠装：纤维外被层.
YJ
（T）省略
0
1
..9 44 77 99
5.1.4分相代号
分相·· 5.1.5光纤类别代号
+*+--F
++.+.++++-+...-...-......+..-.+...
+
光纤类别代号应符合GB/T9771-2008和GB/T12357.1—2004的规定。 5.2型号
型号依次由产品系列代号，绝缘、导体、金属套和外护层的特征代号组成。 本部分包括的海底电缆型号和名称见表2。
表2海底电缆的型号和名称
型号 HYJQF41 HYJQF441 交联聚乙烯绝缘 分相铅套 双租钢丝钮装聚丙烯纤维外被点海底电缆 HYJQ41 交联聚乙烯绝缘 铅套 圆钢丝铠装聚丙烯纤维外被层海底电缆
名 称
交联聚乙场绝缘 分相铅套粗圆钢丝铛装聚丙烯维外被层海底电缆
交联聚乙烯绝缘 铅套 双粗圆钢丝铠装聚丙烯纤维外被层海底电缆
HYJQ44I HYJQ71 交联聚乙烯绝缘 沿 扁铜线铛装案丙烯红维外被层海底电缆
交联聚艺烯绝缘 铅套 双扇铜线铠装聚丙烯虾维外被层海底电缆
HYJQ771 HYJQF91 交联聚之烯绝缘 分相铅套 扁钢线铠装聚内烯纤维外被层海底电缆 HYJQF991 交联聚乙烯绝缘 分相铅套 双扁钢线铠装聚内烯纤维外被层海底虹缆
HYJQ91 交联聚乙烯绝缘 铅套 扁钢线铠装 聚丙烯纤维外被层 淘底电缆
4
