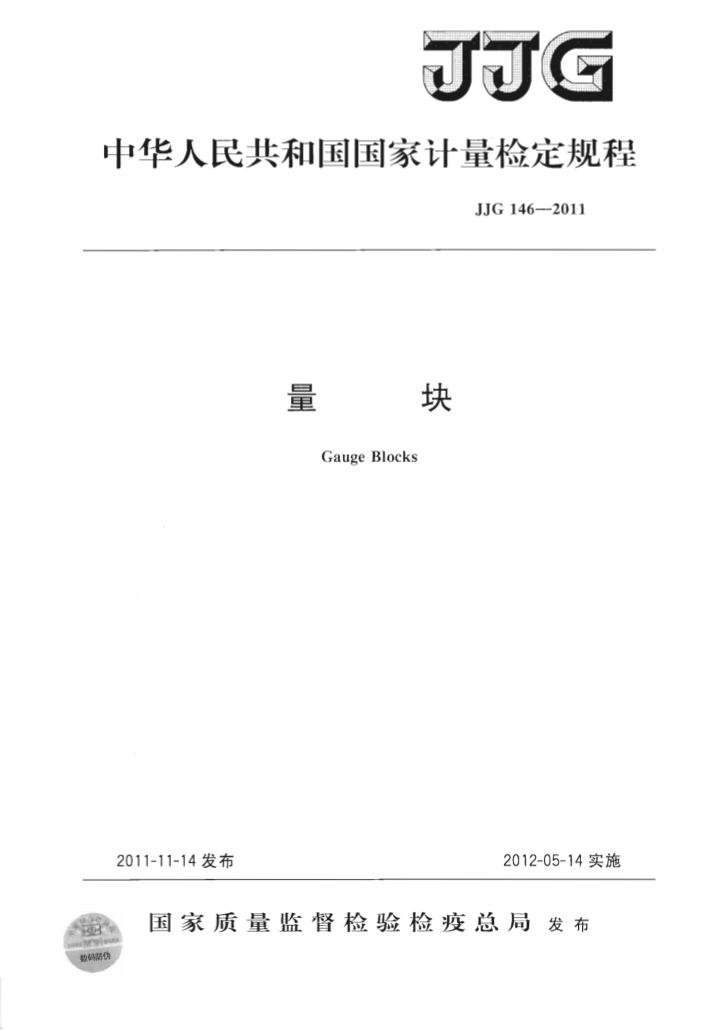

JJG
中华人民共和国国家计量检定规程
JJG146-2011
块
昌
重
GaugeBlocks
2012-05-14实施
2011-11-14发布
国家质量监督检验检疫总局 发布
酒数码防伪 JJG146—2011
量块检定规程 VerificationRegulationof
JJG 146—2011 代替JJG146—2003
Gauge Blocks
本规程经国家质量监督检验检疫总局于2011年11月14日批准，并自
2012年5月14日起施行。
归口单位：全国几何量长度计量技术委员会
起草单位：中国计量科学研究院
本规程委托全国几何量长度计量技术委员会负责解释 JJG 146—2011
本规程起草人：
吴月艳 色（中国计量科学研究院）刘香斌（中国计量科学研究院）张旭东 （中国计量科学研究院） JJG146—2011
目 髪录
1 范围 2 引用文献 3 术语 4 概述· 5 计量性能要求 5. 1 截面尺寸和连接孔· 5. 2 侧面的平面度、侧面对测量面和侧面之间垂直度、平行度和倒棱， 5. 3 表面粗糙度 5. 4 测量面的平面度.. 5. 5 测量面的研合性 5.6 测量面的硬度…· 5. 7 量块长度和长度变动量 5.8 长度稳定度. 5. 9 线膨胀系数 5. 10 弹性模数和密度 6 通用技术要求·
(1) (1) (1) (2) (3) (3) (3) (5) (5) (5) (5) (5) (7) (7) (8) (8) (8) (8) (9) (9) (17) (18) (19) (20) (22) (23) (24)
计量器具控制· 7. 1 检定条件.… 7. 2 检定项目... 7. 3 检定方法 7. 4 检定结果的处理 7. 5 检定周期· 附录A 几个主要参数的计算公式附录 B 量块长度测量时被测量块温度对20℃的偏差允许值附录 C 检定证书和检定结果通知书内页格式和内容附录D 关于测量不确定度的几个建议附录E 测量不确定度评定示例
7 JJG146—2011
量块检定规程
1范围
本规程适用于标称长度从0.5mm到1000mm，1等到5等，K级和0级到3级量块的首次检定和后续检定及使用中检查。
2引用文献
本规程引用下列文件： JJF1001一1998通用计量术语及定义 IIF10591999测量不确定度评定与表示 GB/T6093—2001几何量技术规范（GPS） ）长度标准量块使用本规程时，应注意使用上述引用文件的现行有效版本。
3术语 3.1量块gaugeblock
用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。 3.2量块长度llengthofagaugeblockl
量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离。辅助体的材料和表面质量应与量块相同，见图1。
注： 1量块任意点不包括距测量面边缘为0.8mm区域内的点。 2量块长度包括单面研合的影响。 3量块长度1是由数值和长度单位构成的物理量。
3.3量块中心长度l。centrallengthofagaugeblockl。
对应于量块未研合测量面中心点的量块长度，见图1。 3.4量块标称长度l，nominallengthofagaugeblockl
标记在量块上，用以表明其与主单位（m）之间关系的量值，也称为量块长度的示值。 3.5量块长度偏差edeviationofthelengthatanypointfromnominallengthe
任意点的量块长度与标称长度的代数差，即e=l一I。。极限偏差用t。表示。 3.6量块长度变动量variationinlengthofagaugeblock
量块测量面上任意点中的最大长度1mx与最小长度1min之差，见图2。长度变动量最大允许值用t，表示。 3.7量块测量面的平面度fadeviationfromflatnessinanymeasuringfaceofagauge
1 JJG146—2011
block fa
包容测量面且距离为最小的两个相互平行平面之间的距离，见图3。
辅助平板
1
O S
图1量块的长度
SS
3. a
图2量块的长度变动量
图3 量块测量面的平面度
3.8研合性wringing
量块的一个测量面与另量块测量面或与另一经精加工的类似量块测量面的表面，通过分子力的作用而相互粘合的性能。 4 概述
量块是一种端面长度标准。通过对计量仪器、量具和量规等示值误差检定等方式，使机械加工中各种制成品的尺寸溯源到长度基准。
量块的外形如图4、图5、图6所示。 图中，上和下表示测量面；前、后、左、右分别表示侧面。每个量块都有两个测量
面和四个侧面。标称长度不大于5.5mm的量块，代表其标称长度的数码刻印在上测量面上，与其相背的为下测量面。标称长度大于5.5mm的量块，代表其标称长度的数码刻印在面积较大的个侧面上。当此侧面顺向面对观察者放置（如图6）时，其右边的一面为上测量面，左边的一面为下测量面。 2 JJG146—2011
右
后
前
H
前
X
左
K
N
图4 量块的外形一
图5 量块的外形二
左
右
后
125
前
图6量块的外形三
量块主要以其长度的测量不确定度划分等别，以量块长度的偏差划分级别，同时量块各等、级对量块长度变动量和其他性能也有相应要求
5 计量性能要求
5.1截面尺寸和连接孔 5.1.1 量块的截面尺寸应符合表1的规定。
表 1 量块的截面尺寸标称长度
mm
截面长度
截面宽度
矩形截面
I.
b
a
9-0. 9=8:25
30 ~8.3
0.5≤1,≤10
6
35~8.3
10<≤1000
5.1.2量块的连接孔应符合图7所示的规定， 5.2侧面的平面度、侧面对测量面和侧面之间垂直度、平行度和倒棱 5.2.1量块侧面的平面度、侧面对测量面的垂直度和侧面对侧面之间的平行度均应不超过表2的规定。垂直度的图示见图8。
3 JJG146—2011
12×$10+8
25±0.5
25±0.5
支承定位线
0.211/,±0.5
0.211/,±0. 5
图7 量块的连接孔和支承定位线
表2 量块侧面的平面度、侧面对测量面的垂直度和侧面对侧面之间的平行度
最大允许值
标称长度 1./mm
平面度
垂直度/μm
平行度
L,<10 10≤l≤25 25 50 70 100 100 140 180
40 μm
80 μm
100 80μm+80X 10-6 ×l,
40μm+40×10-$×l
150 400 垂直度
垂直度
侧面
侧面
90°
测量面
测量面
图8垂直度
5.2.2量块的所有棱边应具有半径不大于0.3mm的倒圆或不大于0.3mm的倒棱，在倒棱边与测量面之间的连接处应保证不降低测量面的研合性。
4
