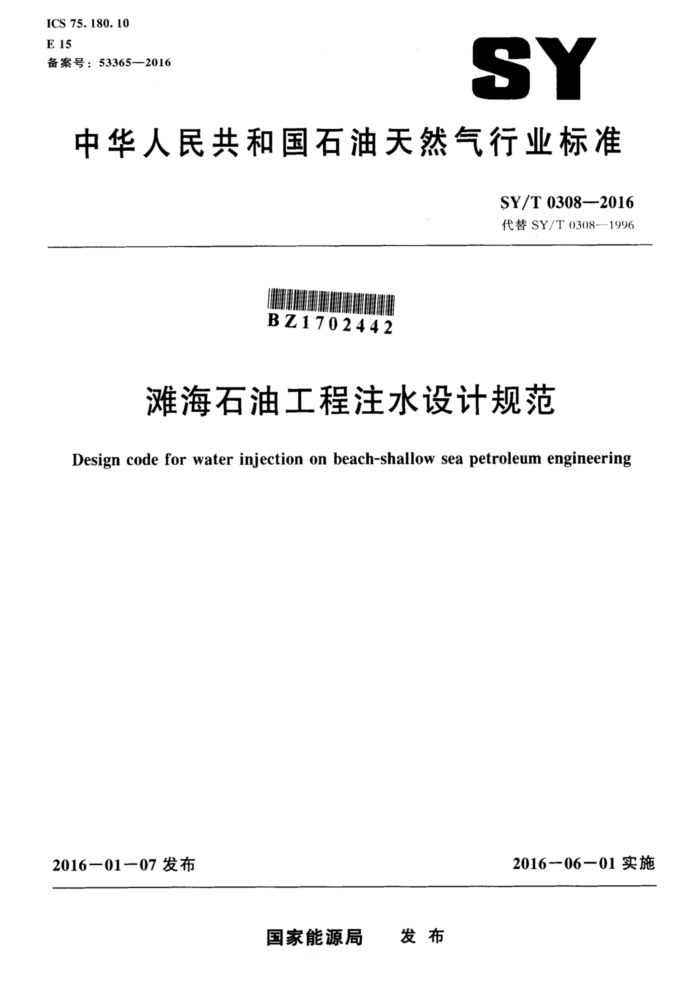

ICS 75. 180. 10 E 15 备案号：533652016
SY
中华人民共和国石油天然气行业标准
SY/T 0308-—2016 代替 SY/T 0308—1996
BZ17 02442
滩海石油工程注水设计规范
Design code for water injection on beach-shallow sea petroleum engineering
201606—01 实施
2016—01—07 发布
国家能源局 发布 SY/T 0308—2016
目 次
前言
I
范围 2 规范性引用文件 3
-
术语和定义基本规定
X
5 设备与装置
设备布置与工艺安装 6. 1 设备布置 6. 2 工艺安装 6. 3 管道及阀门
6
7电气及仪表 7. 1 电气 7. 2 仪表 8 节能
健康、安全与环境
9 SY/T 0308--2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T0308—1996《滩海石油工程注水技术规范》，与SY/T0308一1996相比，主要变化如下：
将标准名称由《滩海石油工程注水技术规范》改为《滩海石油工程注水设计规范》。 修改了“范围”（见第1章，1996年版的1.0.2）；修改了“规范性引用文件”（见第2章，1996年版的1.（).7）；增加了“术语”（见第3章）；修改了“基本规定”（见第4章，1996年版的第2章）；修改了密闭隔氧介质的要求（见5.3)；增加了离心式注水泵和往复式注水泵状态保护功能的要求（见5.8，5.9)；修改了注水泵工艺安装要求（见6.2.2，1996年版的4.2.2）；修改了储水罐工艺安装要求（见6.2.5，1996年版的4.2.5）；修改了注水井口工艺安装要求（见6.2.7，1996年版的4.2.7，4.2.8）；修改了管道及阀门，并将位置移动（见6.3，1996年版的第5章）；修改了电气及仪表（见第7章，1996年版的第6章）；取消了“施工及验收”（1996年版的第7章）；增加了“节能”（见第8章)；增加了“健康、安全与环境”（见第9章)；取消了条文说明。
本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准负责起草单位：中油辽河工程有限公司。 本标准参见起草单位：中石化石油工程设计有限公司、中国石油天然气管道局天津设计院。 本标准主要起草人：雷建军、乔明、刘淼、马金戈、董林、孙绳昆、刘洪达、彭刚、张磊、宋广
通、吴永艳、杜凯秋。
ⅡI SY/T 0308—2016
滩海石油工程注水设计规范
1范围
本标准规定了滩海油田注水设计的术语、基本规定、设备与装置、装置布置与工艺安装、管道及阀门选择、公用工程、施工及验收、健康、安全与环境等方面的技术要求。
本标准适用于滩海区域人工岛注水工程的新建、扩建和改建的设计、施工与验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期得版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4914海洋石油勘探开发污染物排放浓度限值 GB/T50087工业企业噪声控制设计规范 GB 50391 油田注水工程设计规范 GBZ 1T业企业设计卫生标准 SY/T 0307 滩海石油工程立式圆筒形钢制焊接固定顶储罐技术规范 SY/T 0310 滩海石油工程仪表与自动化控制技术规范 SY/T 4086 滩海结构物上管网设计与施工技术规范 SY/T 4087 滩海石油工程通风空调技术规范 SY/T 4091 滩海石油工程防腐蚀技术规范 SY/T 4092 滩海石油工程保温技术规范 SY/T 4102 阀门检验与安装规范 SY/T 4122 油田注水工程施工技术规范 SY/T 6276 石油天然气工业健康、安全与环境管理体系 SY/T 6420) 油田地面工程设计节能技术规范 SY/T 6771 砂石人工岛总平面设计规范 SY/T 6777 滩海人工岛安全规则 SY/T 10037 海底管道系统 SY/T 10047 海上油（气）田开发工程环境保护设计规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
注水 water injection 将水注入地层的工艺。其方式有：分质注水、分压注水、间歇注水等。
3. 2
人工岛 artificial island
- SY/T 0308—2016
5.7离心式注水泵、注水电机、润滑油系统、冷却系统，应设有运行参数监测及超限报警和联锁停机的功能，技术要求符合如下规定：
a） 注水泵人口压力检测、过低保护。 b） 注水泵单机组润滑油供给压力检测、过低保护。 c) 注水泵轴承温度检测、超温保护。 d) 注水电机轴承温度检测、超温保护。 e） 注水泵出口水温温度检测、超温保护。 f) 注水电机定子风温检测、超温保护。 g) 润滑油站供油供给压力检测、过低保护。 h） 润滑油站油箱高低液位报警。 i） 冷却水供给压力供给压力检测、过低保护。 注1：泵入口端部应有数字压力表或电接点真空压力表，压力（表压）低于0.02MPa时报警，等于0MPa自动
停机。
注2：单机组润滑油供油管设数字压力表或电接点压力表，供油压力低于0.03MPa时报警，延时5s停机。 注3：泵轴承、电机轴承、电机三相定子线圈要求厂家埋设铂热电阻，作为仪表专业一次信号输出。 注4：润滑油供油干管设数字压力表或电接点压力表，油压（表压）低于().08MPa时备用油泵自动投入。
5.8往复式注水泵应具备的状态保护功能：
a）注水泵出口压力检测、超限保护。 b）注水泵液力端润滑油系统的油压、温度和油箱油位的超限保护。 c） 注水泵人口压力检测、过低保护。
5.9注水泵宜设振动检测和超限保护。
6设备布置与工艺安装
6.1设备布置 6.1. 1 注水泵宜布置在非危险区内。 6.1.2注水设备的布置应紧凑合理，并应有吊装、操作维修空间与场地。 6.1.3注水泵房主要通道宽度应满足人员通行和设备维修的需求。
注1：通道宽度可根据电机的功率大小确定，当功率小于或等于55kW时可取0.8m，当功率大于55kW且小于
110kW时不小于1.2m，当功率大于或等于110kW时不小于1.5m。
注2：机组层净高无吊车时可取3.6m，当采用吊车时应保持吊起物底部与越过的物体顶部之间有(.5m以1.的
净距。
6. 2 工艺安装 6. 2. 13 管道与阀门安装应符合SY/T4086的规定。 6. 2. 2 注水泵应保证正压上水，其进出管道安装应符合下列规定：
a） 离心泵进出管道安装应符合下列规定：
1） 泵进水管道应安装截断阀、水表、过滤器、偏心大小头、温度计和真空压力表； 2） 泵出水管道应安装止回阀、节流截止阀、压力表、温度计、排气阀； 3） 根据需要泵出口可安装回流管、回流阀。
b）往复泵进出管道安装应符合下列规定：
1） 泵进水管道应安装截断阀、避震喉和压力表； 2） 泵应设有安全阀，否则应在泵出水管道上设置安全阀；
3 SY/T 0308-2016
3） 泵出水管道应安装压力表、压力缓冲器、止回阀、调节阀和截断阀；
4） 泵出口应装回流管和回流阀； 5） 泵可设高架罐或喂水泵供水； 6） 泵进出水管应短而低，且管段应有牢固的耐震支撑或支墩。
6.2.3 润滑油装置及管道安装应满足下列要求：
a） 油箱应带油标、呼吸阀、灌油孔、排污口、进出油口，若多台安装应设连通管。 b) 油泵宜为齿轮油泵，可自吸，泵出口有出口阀、回流阀及压力表。 c) 润滑油管道宜采用不锈钢管。 d) 回油管道应按重力流设计，油箱应放在最低处，宜靠近机组，操作应方便，回油管道必须
保持应有的坡度。
6. 2. 4 循环冷却水和补充水宜设水表计量。 6. 2. 5 储水罐工艺安装应满足下列要求：
a) 储水罐宜采用立式拱顶罐，每座水罐应设有梯子、透光孔、通气孔、人孔、清扫孔。 b) 储水罐顶部应设封闭式护栏。 c） 储水罐进水管、高压回流管位置应远离罐出水管。 d) 污水罐的溢流管应采用倒U型管，其虹吸破坏口应不小于DN50)，溢流管口径应不小于进水
管口径，管道中不得设阀。 e） 储存含油污水的储水罐，可设置浮油回收设施。 f) 密闭水罐溢流管道应设水封管，排油管出口与大气相通时亦应设液封。 g) 气体密闭储罐应设机械呼吸阀、液压安全阀及压力放空阀。
6.2.6 配水阀组并应满足配水、截断、调节、压力和流量显示、取样等要求。 6.2.7 注水井口安装应满足注水、洗井、取样、取压、测试及方便井下作业的要求。 6.2.8 在寒冷地区注水管道应有防冻措施 6. 2. 9 注入介质温度超过60℃时，应有防烫措施。 6.3管道及阀门 6. 3. 1 高压管道管径应根据输送流量、允许压降确定 6.3.2高压金属管道壁厚应根据GB50391的公式计算确定，其中腐蚀裕量应通过试验确定，无资料时可取2mm~3mm。 6.3.3低压管道选用应符合SY/T4086的规定。
7电气及仪表
7.1电气
7. 1. 1 滩海油田注水站负荷等级应符合下列规定：
a）6kV（10kV）电机的注水站采用二级负荷； b）（.4kV电机的注水站采用三级负荷。
7. 1. 2 滩海油田注水工程配电应符合下列规定：
a) 配电变压器宜采用船用干式变压器或全密封变压器。变压器应采用节能型。 b) 电气设备应考虑海洋性大气环境的影响，满足防腐、防潮、防盐雾和防霉菌等要求。 c） 电缆宜采用电缆桥架敷设。
4 SY/T 0308-2016
7.2仪表 7.2.1滩海石油工程注水的自控设计应符合下列要求：
a）滩海石油工程注水站仪表控制系统的设计和仪表及计算机控制系统的供电、供气及接地设
计，应符合SY/T0310的有关规定。 b) 滩海石油工程注水站无人驻守时，站区、厂房和泵房内应设监视系统、火灾报警系统；关
键运行参数（包括流量、压力）应自动调控；重要机泵除设置现场联锁保护外，还应设远程停机控制系统。
c) 滩海石油工程注水站选用的检测仪表应考虑海洋性大气环境的影响，满足防腐、防潮、防盐
雾和防霉菌等要求。
7.2.2主要检测控制内容：
a) 储水罐液位检测和联锁控制。 b） 注水泵的检测内容见5.7，5.8。 c) 生产过程需要的其他温度、压力、流量检测和控制。
7.2. 3 注水泵及喂水泵控制宜设置就地启停开关，值班室内应设紧急停泵开关。
8节能
8.1 节能设计按SY/T6420的规定执行。 8.2设计应优选节能工艺和节能设备。 8.3J 应充分考虑管网压降，合理确定注水半径，降低注水能耗。 8.4 变电所宜靠近负荷中心，建设线路损耗，提供供配电系统的自然功率因素。
9健康、安全与环境
9.1 滩海石油注水工程应配置必要的救生、逃生设施。 9.2滩海石油注水.T程的劳动安全卫生设计应遵循GBZ1，SY/T6276的相关规定。 9.3滩海石油注水工程的环境保护设计应符合《中华人民共和国海洋污染防治法》和GB4914， SY/T10047的相关规定。 9.4生产中产生的废水、废气及废渣（液），应遵循国家和地方环境保护的现行有关标准进行无害化处理，达标后排放或填埋。 9.5生产过程中噪声防治设计应符合GB/T50087的相关规定。
