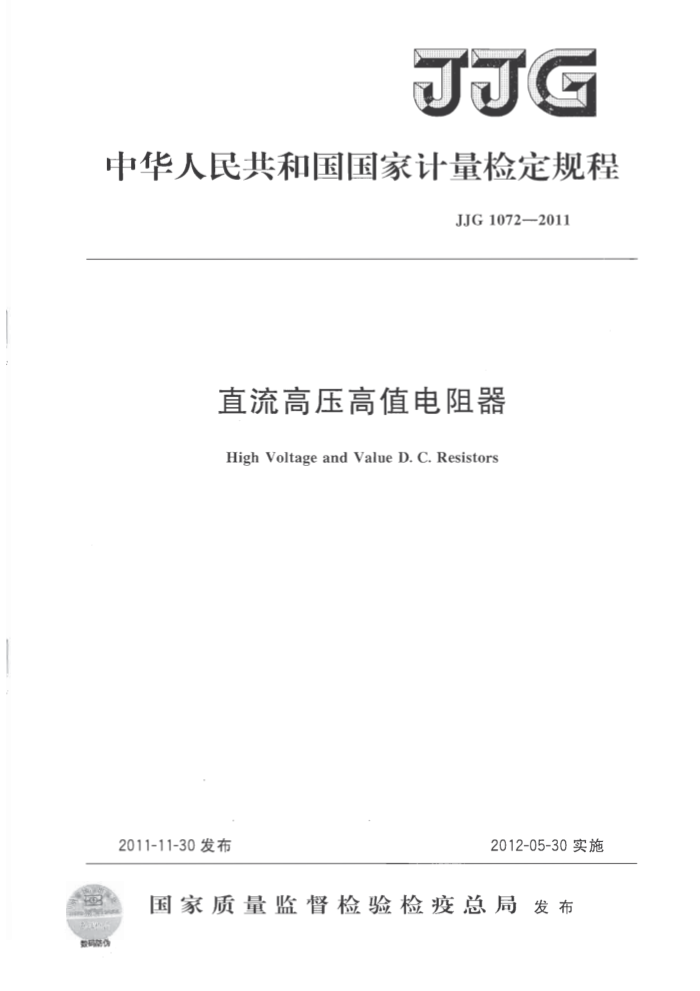

JJG
中华人民共和国国家计量检定规程
JJG1072—2011
直流高压高值电阻器
HighVoltage and Value D.C.Resistors
2011-11-30发布
2012-05-30实施
国家质量监督检验检疫总局发布
数码防伪 JJG1072—2011
直流高压高值电阻器
JJG1072——2011 代替JJG166—1993
检定规程 VerificationRegulationof
（直流高压高值电阻器部分）
High Voltageand ValueD.C.Resistors
归口单位：全国电磁计量技术委员会起草单位：山东电力研究院
中国计量科学研究院黑龙江省计量科学研究院
本规程委托全国电磁计量技术委员会负责解释 JJG1072—2011
本规程起草人：
范巧成（山东电力研究院）邵海明（中国计量科学研究院）杨 威（黑龙江省计量科学研究院） JJG 1072—2011
目 录
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (7) (9) (11)
引言 1 范围·· 2 引用文件..
概述· 4计量性能要求· 4.1准确度等级和最大允许误差 4.2 电压变差 4.3 残余电阻· 4.4开关接触电阻变差 5通用技术要求.··.· 5. 1 外观和标识 5.2 结构· 5.3 绝缘电阻 5. 4 工频耐压试验 5.5 温度、相对湿度标称使用条件： 6计量器具控制 6.1 检定条件： 6.2 检定项目和检定方法· 6.3 检定结果的处理· 6.4检定周期· 附录A 直流高压高值电阻器测量原理附录B 检定原始记录格式附录C 检定证书/检定结果通知书内页格式式样
3
.......
- JJG1072—2011
直流高压高值电阻器检定规程
1范围
本规程适用于最高标称使用电压大于1kV，总阻值大于10MQ的直流高压高值电阻器（以下简称高压高阻器）的首次检定、后续检定和使用中检查。
本规程不适用于有源和无源模拟电阻器，也不适用于在电路中作为永久性安装元件的电阻器。
2引用文件
本规程引用了下列文件： JJF1001通用计量术语及定义 JJF1059测量不确定度评定与表示 JJF1094测量仪器特性评定 JB/T8225-1999实验室直流电阻器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3概述
高压高阻器有多值高压高阻器和单值高压高阻器，主要用于绝缘电阻表（兆欧表）的检定。多值高压高阻器一般由若干个十进电阻盘串联构成，每个十进电阻盘由等值的单值电阻器和步进开关组成，最小步进电阻不低于100Q；部分多值高压高阻器采用端钮式结构，或以上两种形式的组合。 4计量性能要求
4.1 准确度等级和最大允许误差
在参考条件下，高压高阻器每个十进电阻盘或每个端钮电阻可以有各自的准确度等级和标称使用电压。
高压高阻器各十进电阻盘或每个端钮电阻相应准确度等级和最大允许误差应符合表1的规定。
表1 准确度等级和最大允许误差
0.5级
0.2级 ±0.2% ±0.5%
1级 ±1%
2级 ±2%
5级 ±5%
10级 ±10%
准确度等级最大允许误差高压高阻器的示值误差用相对误差表示：
d R.-R ×100%
(1) 1
R. JJG1072—2011
式中： 8一一被检高压高阻器的示值相对误差，%： R，一被检高压高阻器电阻实际值，2 R.- 一被检高压高阻器的标称值，α。
4.2电压变差
高压高阻器的电压变差是指在参考环境条件下，高压高阻器在某一工作电压下的电阻值相对于标称使用电压下的电阻值的相对变化。 电压变差的绝对值应不大于相应的最大允许误差绝对值的1/2。
电压变差按下式计算：
RvaRv。 。×100% Rv.
(2)
D
oy=
式中：一一高压高阻器的电压变差，%； Rvr-某—工作电压下的电阻实际值，; Rv。—标称使用电压下的电阻实际值，。
4.3残余电阻
开关器件有零位挡的高压高阻器，当所有开关均置于零位时，输出端的电阻不大于
山
1 2. 4.4开关接触电阻变差
带有开关器件的高压高阻器，由开关触点接触引起的电阻变差不大于0.1Q。 5 通用技术要求
?
5.1 外观和标识。
高压高阻器面板或机壳上应有以下主要标志和符号：名称，型号、 编号、标称值、 准确度等级、制造厂 名称、 标称使用温度范围、标称使用湿度范围、标称使用电压（或电流）和生产日期。
高压高阻器的标称使用电压（或电流）系列见表2。
表2 标称使用电压（或电流）系列
标称电流系列
标称电压系列
步进阻值△R
kV
mA 5,10
AR≤10k2 10kAR100kn 1MQ≤AR≤100Mn
0.10，0.25，0.50，1.00 1.00，2.50，5.00，10.0
2.50，5.00，10.0
AR≥1GQ
5.2结构
高压高阻器每个示值有对应的电阻值，能直接通过所标明的输出端钮或其他连接方式进行测量。 2 JJG1072-2011
高压高阻器应有单独的泄漏屏蔽端钮和接地端钮。 5.3绝缘电阻
高压高阻器输出端钮和与输出端钮无电气连接的任何其他外部金属部件之间的绝缘电阻应不小于500M2。 5.4工频耐压试验
高压高阻器线路与测试用参考接地端之间，应能承受频率为工频、电压如表3的实际正弦交流电压试验，无击穿与飞弧现象。
表3试验电压
2.5kV U.>5kV 1.2U.
标称使用电压上限值U.
U.≤2.5kV
1. 5Um
1.35Um
试验电压有效值
5.5温度、相对湿度标称使用条件
各等级高压高阻器的标称使用温度为（20士5）℃，相对湿度为25%～75% 标称使用条件下由温度或湿度引起的电阻值相对于参考条件下电阻值的相对变化应
不大于最大允许误差。
6计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检查。 6.1检定条件 6.1.1计量标准器 6.1.1.1高压高阻器检定装置
a）高压高阻器的检定装置应有良好的屏蔽和接地，以避免外界干扰。由检定装置及环境条件等引起的扩展不确定度U（K2）应不大于被检高压高阻器相应最大允许误差绝对值的1/3。
b）检定装置重复测量的标准差应不大于被检高压高阻器相应最大允许误差绝对值的1/15。
c）检定装置中由灵敏度或分辨力引起的误差应不大于被检高压高阻器相应最大允许误差的1/10。
d）检定电压变差时，由检定装置和测量方法本身引人的误差应不大于被检高压高阻器相应最大允许误差的1/3。 6.1.1.2配套设备
a）绝缘电阻表标称电压2.5kV、5kV和10kV，准确度等级不低于10级。 b）耐压测试仪准确度等级不低于5级。
6.1.2环境条件
所用标准器和配套设备工作的环境应符合表4规定的参考条件，周围无腐蚀性气体和尘埃。被检高压高阻器应在参考条件下放置不少于24h，以使其内部温、湿度与环
3
