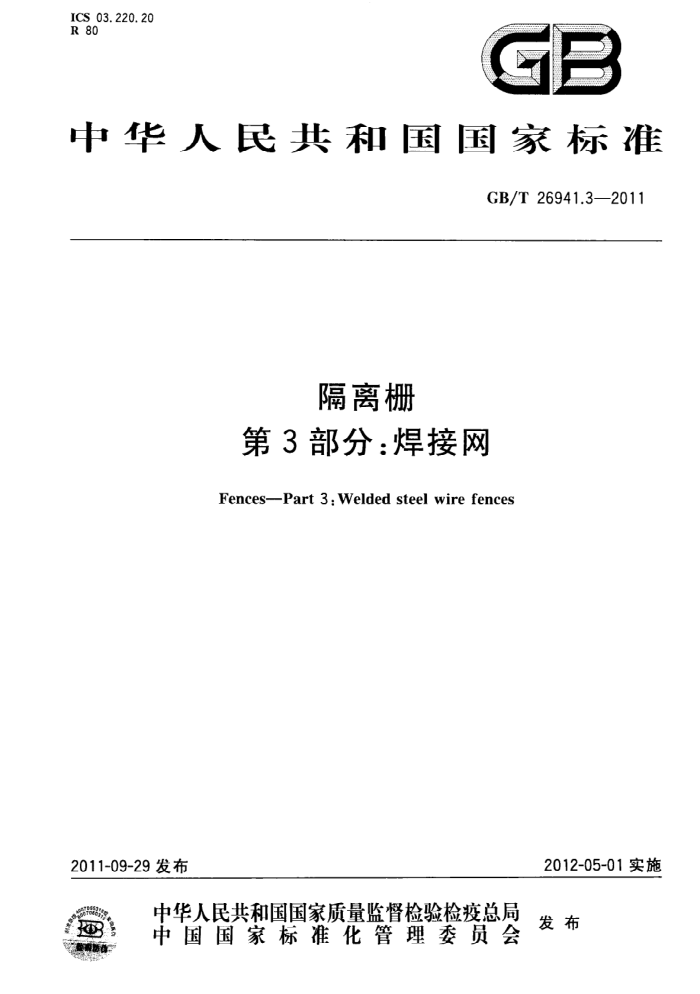

ICS 03.220.20 R 80
GB
中华人民共和国国家标准
GB/T26941.3—2011
隔离栅
第3部分：焊接网
Fences-Part 3:Welded steel wire fences
2012-05-01实施
2011-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
R o GB/T26941.3—2011
前言
GB/T26941《隔离栅》分为6个部分：
第1部分：通则；第2部分：立柱、斜撑和门；
第3部分：焊接网； -第4部分：刺钢丝网；第5部分：编织网；第6部分：钢板网。
本部分为GB/T26941的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本部分起草单位：交通运输部公路科学研究院、BETAFENCE金属制品（天津)有限公司、上海申宝
丝网有限公司、北京中交华安科技有限公司。
本部分主要起草人：王成虎、周志伟、韩文元、唐铮豫、马学峰、王超、夏咸旺、詹德康。
I GB/T26941.3—2011
隔离栅
第3部分：焊接网
1范围
GB/T26941的本部分规定了焊接网产品的分类及型号、技术要求、试验方法、检验规则、标志、包装、运输、贮存和随行文件。
本部分适用于道路用焊接网产品。机场、铁路、体育场等场所可参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T26941.1-2011隔离栅第1部分：通则 YB/T5294一般用途低碳钢丝
3分类及型号
3.1分类
焊接网依据包装方式的不同，可分为片网和卷网；依据网孔是否变化，可分为等孔网和变孔网。 3.2型号
产品型号表示方法如下。
Ww-- 口 口
片网（P）或卷网(J）；等孔网(D）或变孔网（B)；网孔纵向长度（变孔网时为最小长度），单位为毫米（mm）：钢丝直径，单位为毫米（mm）；焊接网代号。
示例：钢丝直径4mm，网孔长150mm的等孔片网代号为：Ww-4.0-150DP。
4结构尺寸
4.1片网
片网的结构尺寸应符合表1的规定，见图1。
