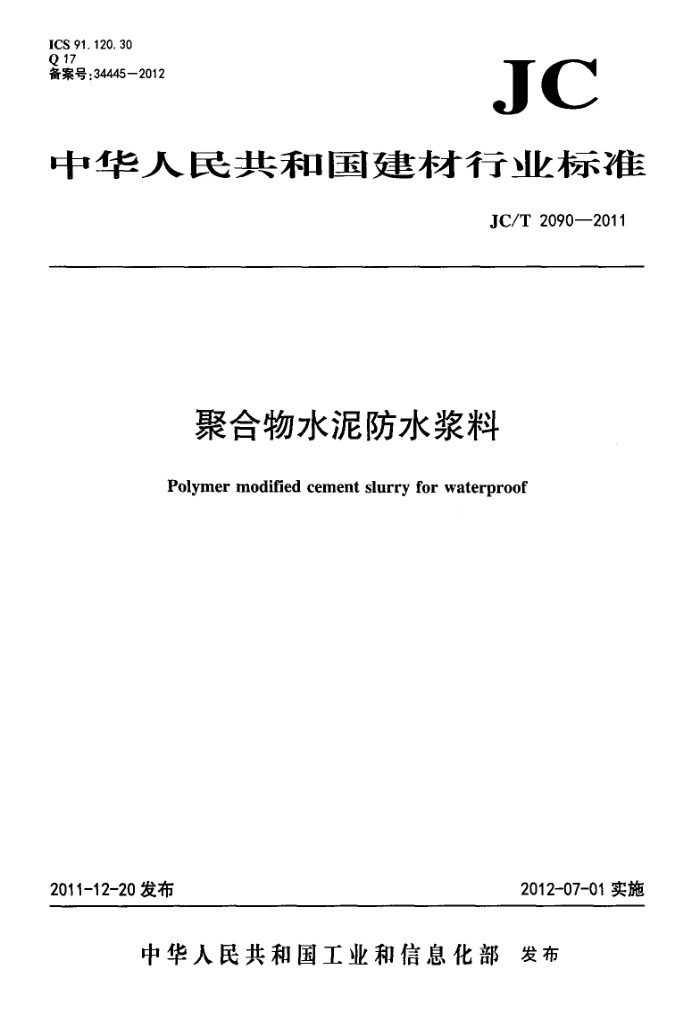

ICS 91.120.30 Q17 备案号：34445—2012
JC
中华人民共和国建材行业标雅
JC/T 2090—2011
聚合物水泥防水浆料
Polymer modified cement slurry for waterproof
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2090—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起草单位：苏州非金属矿工业设计研究院、建筑材料工业技术监督研究中心、深圳市新
黑豹建材有限公司、塞拉尼斯（中国）投资有限公司。
本标准参加起草单位：中国建筑材料科学研究总院、中国建筑材料科学研究总院苏州防水研究院、 深圳市建筑科学研究院、池州恒生科技发展有限公司、太仓市恒洋实业有限公司、汉高粘合剂有限公司、 阿克苏诺贝尔特种化学（上海）有限公司、巴斯夫（中国）有限公司，浙江新力化工有限公司、福建省宁德市新建工防水材料科技有限公司、深圳市新兴防水工程有限公司、德高（广州)建材有限公司、南京永丰化工有限责任公司、广东科顺化工实业有限公司、北京市金星新宇科技开发有限公司、立邦涂料（中国）有限公司、杭州益生宜居建材科技有限公司、吉林益生宜居建材有限公司、江苏李文甲化工有限公司、 上海百威化工材料制造有限公司、北京东联化工有限公司、南通睿睿防水新技术开发有限公司、江苏佳为实业发展有限公司、东营市金友来工贸有限责任公司、广州合丰建材实业有限公司、山东诺贝特化工科技股份有限公司、苏州金东海防水堵漏工程有限公司、延吉市健熙建材有限公司、苏州特艺奥立克建材科技有限公司。
本标准主要起草人：沈春林、杨斌、褚建军、王荣柱、刘天存、朱志远、周晓敏、王莹、汪良美、 赵斌、郑薇、徐龙贵、胡宇凯、赵国芳、吴庆彪、许永彰、易举、万德刚、戴如新、陈伟忠、曹新华、 俞锡贤、唐磊、鲍明立、李文甲、储祥敏、王继飞、洪晓源、吴连国、周健虹、张兴艺、金剑平、姜哲、 邱钰明。
本标准委托苏州非金属矿工业设计研究院负责解释。 本标准为首次发布。
- JC/T2090—2011
聚合物水泥防水浆料
1范围
本标准规定了聚合物水泥防水浆料（简称JJ防水浆料)的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建筑工程用的聚合物水泥防水浆料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175-2007通用硅酸盐水泥 GB/T14436工业产品保证文件总则 GB/T16777-2008建筑防水涂料试验方法 GB/T17671水泥胶砂强度检验方法(ISO法） GB23440--2009无机防水堵漏材料 GB/T23445--2009聚合物水泥防水涂料 GB/T50082一2009普通混凝土长期性能和耐久性能试验方法标准 JC/T603水泥胶砂手缩试验方法 JC/T681行星式水泥胶砂搅拌机 JC/T907—2002混凝土界面处理剂 JC/T1004—2006陶瓷墙地砖填缝剂 DL/T5126--2001聚合物改性水泥砂浆试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
聚合物水泥防水浆料 Polymermodifiedcementslurryforwaterproof 以水泥、细骨料为主要组分，聚合物和添加剂等为改性材料按适当配比混合制成的、具有一定柔性
的防水浆料。
4分类和标记
4.1分类
4.1.1产品按组分分为单组分(S类)和双组分(D类)。
单组分(S类)：由水泥、细骨料和可再分散乳胶粉、添加剂等组成。 双组分(D类)：由粉料(水泥、细骨料等)和液料(聚合物乳液、添加剂等)组成。
1 JC/T2090—2011 4.1.2产品按物理力学性能分为1型（通用型）和II型（柔韧型）两类。 4.2标记
产品按名称、类型、标准编号的顺序标记。 示例：符合JC/T2090—2011，单组分，1型聚合物水泥防水浆料标记为：
JJ防水浆料SJC/T2090—2011
一般要求
本标准包括产品的生产与使用不应对人体、生物与环境造成有害的影响，所涉及与使用有关的安全和环保要求应符合相关国家标准和规范的规定。
技术要求
6
6.1外观
液料经搅拌后为均匀、无沉淀液体；粉料为均匀、无结块粉末。 6.2 物理力学性能
聚合物水泥防水浆料的物理力学性能应符合表1的要求。
表1物理力学性能
技术指标型 II型
序号
试验项目
表干时间实干时间
4 8
干燥时间/h
≤ M
抗渗压力/MPa 不透水性（0.3MPa，30min）
0.5
1.0 不透水
-
横向变形能力/mm 弯折性无处理潮湿基层碱处理浸水处理
2.0
>
柔韧性
无裂纹
0. 7 0. 7 0. 7 0. 7
M W
粘结强度/MPa
5
抗压强度/MPa 抗折强度/MPa
> ≥
12. 0 4. 0 无开裂、剥落无开裂、剥落无开裂、剥落 0. 3
D 7
一一
8 耐碱性 9 耐热性 10 抗冻性 11 收缩率/% ·干燥时间项目可根据用户需要及季节变化进行调整。 2
≤ JC/T2090—-2011
7试验方法
7.1试验条件 7.1.1试验室试验及干养护条件：温度（23土2）℃，相对湿度（50土10)%。 7.1.2养护室（箱）养护条件：温度（20士3)℃，相对湿度≥90%。 7.1.3养护水池条件：温度（20土2)℃。 7.1.4试验前样品及所用器具应在7.1.1条件下至少放置24h。 7.2外观
目测。 7.3配料
按生产厂推荐的配合比进行试验。 采用符合JC/T681的行星式水泥胶砂搅拌机，按DL/T5126一2001要求低速搅拌或采用人工搅拌。 S类(单组分)试样，先将水倒入搅拌机内，然后将粉料徐徐加入到水中进行搅拌；D类(双组分)试
样，先将粉料混合均匀，再加入到液料中搅拌均匀。如需要加水的，应先将乳液与水搅拌均匀。搅拌时间和熟化时间按生产厂规定进行。若生产厂未提供上述规定，则搅拌3min、静止（1～3)min。 7.4干燥时间
按7.3配料，按GB/T16777一2008第6章进行试验。 7.5抗渗压力
按7.3配料，拌匀后。按GB23440一2009中6.5进行迎水面试验。龄期为7d。 7.6不透水性
按7.3配料。将配好的浆料倒入GB/T16777-2008中4.1规定的模具中涂覆。为了便于脱模，模具表面可用脱模剂进行处理。试件制备时分二次或三次涂覆，后道涂覆应在前道涂层实干后进行，二道间隔时间为(12～24)h，使试样厚度达到（1.5土0.2)mm。将最后一道涂覆试样的表面刮平后，按7.1.1 干养护（96士2)h，然后脱模。脱模后按GB/T23445一2009中7.4.2进行湿气养护。
养护后切取（150×150)mm的试件三块。按GB/T16777一2008第15章进行试验。试验压力0.3MPa，保持压力30min。 7.7柔韧性 7.7.1I型柔韧性(横向变形能力）
按7.3配料，按JC/T1004-2006附录B进行试验。 7.7.2IⅡ型柔韧性（弯折性）
按7.6制备的试件，养护后切取（100×25)mm的试件三块。按GB/T16777一2008第13章进行试验。 圆棒直径10mm，温度10℃。 7.8粘结强度
按7.3配料，按JC/T907一2002中5.4进行成型。成型两组试件，每组五个试件。
3
