O
ICS 53. 020. 20 J 80
I
80008

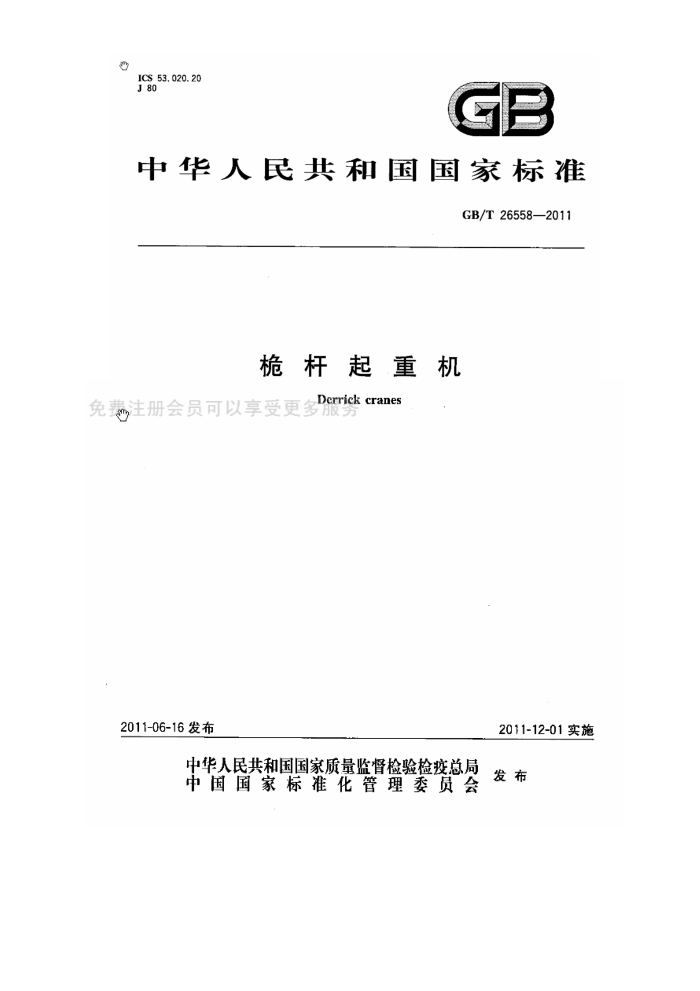

中华人民共和国国家标准
GB/T26558—2011
枪杆起重机
免费注册会员可以享受更多Derrick cranes
多服务
2011-12-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26558—2011
目 次
前言 1 范围
规范性引用文件术语和定义分类、基本参数：
2
3
5 技术要求
b
试验方法· 检验规则· 8 信息标识包装、运输和贮存
6
. 21
..23 23 .. 24 **26
7
9
附录A（资料性附录） 缆绳的计算附录B（资料性附录） 常用地错锚型式及计算附录C（巍范性附录） 起重机检验项及合格判据参考文献
28 33 37
免费注册会员可以享受更多服务 GB/T 26558-2011
前言
本标准的附录C为规范性附录，附录A.附录B为资料性附录. 本标准出中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会(SAC/TC227)归口。 本标准起草单位，华电郑州机械设计研究院有限公司。 本标准主要起草人：郝红兵、司健、李刚、胡水根、李太周、王继东，王明勤、王令饸、解消。 GB/T 26558—2D11
杆起重机
1范围
本标准规定了枪杆起重机的术语与定义、分类、基本参数、技术要求、试验方法、检验规则、信息标识、包装、运输和贮存。
本标准适用于土结构为金属结构、临时或长久固定安装的髋杆起重机，也适用于任何一种类型变异、但有相同基本原理待征的稳杆式起重机（以下简称起重机）。
本标准不适用于浮式枪杆起重机。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为水标推的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T699优质碳结构钢 GB/T700°碳素结构钢(GB/T700—2006，ISO630:1995,NEQ) GB/T783起重机械最火起重量系列（GB/T783—1987，qV1SO2374：1983）
是注GB/T985员可气焊、焊条电孤焊、气体保护焊和高能束焊的推荐坡口（GB/T985.1-2008， ISO9692-1:2003,MOD)
GB/T 985.2 埋弧孵的推荐坡口（GB/T985.2—2008，ISO9692-2：1998，MOD） GB/T 1147 中小功率内燃机第1部分：通用技术条件 GB/T 1231 钢结构用高强度大六角头媒栓、大六角母、垫图技术条件 GB/T 1591 低合金高强度结构钢 GB/T 3098.1 紧固件机械性能 禁栓，攀钉和燃柱（GB/T3098.1-2000,idtISO898-11999） GB/T 3098.2 紧紫固件机械性能螺母、粗牙爆纹（GB/T3098.2—2000，idtISO898-2：1992） GB/T 3323 金属熔化焊煤接接头射线照相(GB/T3323—2005，EN1435，1997，MOD) GB/T 3766. 压系统通用技术条件（GB/T3766—2001，eqVISO4413：1998) GB/T3811—2008起重机设计规范 GB4208外壳防护等级（IP代码）(GB4208—2008，IEC60529:2001，IDT) GB/T4942.1 施转电机整体结构防护等级（IP代码）分级（GB/T4942.1-2006，IEC60034-5
2000,IDT)
GB/个5117 碳钢焊条(GB/T51171995+eqvANSI/AWSA5.1:1991) GB/T5118低合金钢焊条(GB/T5118—1995，neqANSI/AWSA5.5:1981) GB5226.2--2002机械安全机械电气设备第32部分：起重机械技术条件（idtIEC60204-
32:1998)
GB/T 5293 埋弧焊用碳钢焊丝和煤剂(GB/T5293—1999+CqvANSI/AWSA5.17：1989) GB/T5905 起重机试验规范和释序（GB/T5905—1986，idtISO4310：1981) GB/T 5972 起重机钢丝绳 保养、维护、安装、检验和报废（GB/个5972—2009，ISO4309：
2004,II)
GB/T 5974.1 丝绳用普通套环 GB6067.1起重机械安全规程 第1部分：总则
1 GB/T 26558—2011
GB/T6974.1起重机术语第1部分通用术语(GB/T6974.1—2008，ISO4306-12007，DT) GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝（GB/T8110—2008，AWSA5.18M：2005，
MOD;AWS A5.28M:2008,MOD)
GB18重要用途钢丝绳（GB8918—2006，ISO3154：1988，MOD) GB/T8923 涂装前钢材表面锈蚀等级和除锈等级（GB/T8923—1988，cqvISO8501-1：1988） GB/T9286 色漆和清漆漆膜的划格试验（GB/T9286—1998，eqvISO24091992) GB/T10051.1~10051.15起重吊钩 GB/T12470 埋瓶焊用低合金钢焊丝和焊剂 GB12602—2009 起重机械超载保护装置 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB15052 起重机安全标志和危险图形符号总则(GB15052-2010，1SO13200：1995，IDT) GB/T20118 一般用途钢丝绳（GB/T20118—2006，ISO/DIS2408:2002，MOD） GB/T20303.1起重机司机室第1部分：总则(GB/T20303.1—2006，ISO8566-1：1992，IDT) GB50007建筑地基基础设计规范 GB50256电气装置安装工程 起重机电气装置施工及验收规范 JB/T5000.6重型机械通用技术条件第6部分：铸钢件 JB/T5000.8重型机械通用技术条件第8部分：锻件 JB/T6392起重机车轮
贵注尼册B/T9007(所有部分起重滑车 务服务
/JB/T10559起重机械无损检测钢焊缝超声检测
JGJ79建筑地基处理技术规范 JGJ82钢结构高强度螺栓连接的设计、施工及验收规程
JG/5082.1建筑机械与设备 焊接通用技术条件 3术语和定义
GB/T6974.1确立的以及下列术语和定义适用于本标准。
3. 1
稳杆起重机derrickcrane 以两端通过绳索或支撑固定的糙杆(或相同功能构件)为基本构件，配备或者不配备臂架及回转机
构，依靠卷扬机和操作绳索工作的起重机。 3. 2
榄杆 mast 起重机中，连接臂架的竖立支撑构件；无臂架时，兼做臂架使用。
3. 3
臂架boom 借助于稳杆，使起重机具有一定的幅度和起升高度，用以悬挂物品的构件。
3. 4
回转盘soleplate 与竖直榄杆底部相连接的构件，且能通过驱动机构驱动该部件使起重机摆动或旋转。
3. 5
回转支承slewingring 安装于基础上、承受起重机全部载荷的部件，有轴承和环形轨道两种形式。通过动力装置驱动该部
2 GB/T26558—2011
件使起重机动或旋转。 3. 6
基座support-pedestal 起重机中固定在基础上的支承装置，用来承受榄杆、臂架、斜撑、动力机构所传递的载荷。
3.7
顶部枢轴 gudgeonpin 稳杆顶部与缆绳顶盖相连接、允许枪杆转动的枢轴。
3. 8
缆绳顶盖 mast cap 安装在枪杆顶部枢轴上，用以连接各条缆绳，并允许榄杆作自由回转的盘状盖。
3. 9
缆绳guy 连接稳杆顶部与地锚间的钢丝绳，用以保持杆的稳定与竖直或调整榄杆的工作角度。
3. 10
张紧装置 turnbuckle 用以调整缆绳张紧力的装置。
3. 11
斜撑backstay 在斜撑式榄杆起重机中，连接在杆顶部与地梁(或地错)之间的刚性支撑结构件。
费312册会员可以享受更多服务
地梁sleeper （1）连接在檐杆基座与地锚之间，用于固定斜撑的水平结构件。 (2) 连接人字型杆、门式杆底部的构件。
3. 13
系梁 bowsill 联接在两地梁端部之间的紧固支撑构件。
3. 14
地锚 guy anchor 埋设于土壤、岩石、混凝土基础中或固定于有足够抗力的建筑物结构上，用以锚固缆绳、地梁或驱动
机构的装置。在地面摩擦力足够的条件下，也可采用压置式地锚。 3. 15
起升绳偏角β 3hoistropeangleβ 对于允许采用牵引绳牵引吊具，使吊具在包含臂架中心线的垂直平面内偏离吊具自由状态的垂直
投影点进行作业的不变幅起重机，在包含臂架中心线的垂直平面内，起升绳与铅垂线的夹角。 3. 16
牵引绳dragrope (1) 对于不变幅起重机，用以控制起升绳偏角β、由动力牵引的绳索。 (2) 用于拽引起重机回转盘使臂架进行转动、由动力牵引的绳索。 (3) 在臂架上端两侧拽引臂架使其摆动、由动力牵引的绳索。
3. 17
牵引绳偏角dragropeangle 对于允许采用牵引绳牵引吊具，使吊具在包含臂架中心线的垂直平面内偏离吊具自由状态的垂直
投影点进行作业的不变幅起重机，牵引绳与水平面的夹角。
3 GB/T26558—2011
3. 18
停止器ratchetarrestor 用以防止卷筒反转、不影响卷简正常转动的控制装置。
4分类、基本参数 4.1分类
起重机按构造型式分为6种类型。 4.1.1摇臂式杆起重机rockerderrickcrane
在起重机中，臂架根部铰接在与杆底端连接的基座或地梁上，臂架上端用绳索连接在杆顶部；稳杆下部铰接于基座，杆顶部用缆绳（或拉杆）连接于起重机后方地锚；臂架受牵引绳牵引可左右摇摆、受变幅滑轮组牵引可进行俯仰（见图1）。
起重机的榄杆有单杆型榄杆、人字型枪杆等。 4.1.2人字架杆起重机shearlegderrickcrane
在起重机中，臂架根部铰接在基座上，臂架上端用绳索连接在稳杆顶部：榄杆底部铰接于基座，檐杆
顶部用绳索（或拉杆)连接于起重机后方地锚；臂架受变幅滑轮组牵引可进行俯仰（见图2)。
此种起重机也可整体安装在一个与固定于基础的回转支承相连接的回转台上，使其具备回转功能。
注册
受更 多服务
m
m
CT
图2
图1
4.1.3单杆起重机 mono-mast derrick crane
在起重机中无专门的臂架；檐杆底端铰接或固接于基座，榄杆顶部用缆绳（或撑杆）从一个或几个方向上连接地错（或基座）；负载通过滑轮和绳索缠绕系统进行升降（见图3)。
起重机的榄杆型式有：单杆榄杆、人字型榄杆、门式杆和三脚架枪杆。 4.1.4悬臂式杆起重机 suspensory derrick crane
以建筑物的外部竖向构件做杆，臂架根部铰接于安装在竖向构件的基座上，臂架上端用绳索连接于竖向构件的合适位置以控制臂架的俯仰；臂架连同负载在两侧牵引绳的作用下可左右摇摆（见图4）。
图3
图4 GB/T26558—2011
4.1.5缆绳式稳杆起重机guy-derrickcrane
在起重机中，臂架根部铰接于檐杆下端，臂架上端用绳索连接在檐杆上端控制臂架的俯仰；枪杆根部铰接于基座，杆顶部用绳索从几个方向上牵引连接于地锚使之保持竖直，榄杆底部在回转机构的驱动下使臂架能在一定角度或360°范内转动；臂架上端的绳索缠绕系统用来升降负载（见图5）， 4.1.6斜撑式稳杆起重机rigid-bracedderrickcrane
类似于缆绳式檐杆起重机，但榄杆是通过两个以上斜撑对枪杆上端进行支撑使枪杆保持竖直；地梁和系梁一般用来连接棺杆的基座和斜撑底端，当榄杆、斜撑的基座自身能满足施加的载荷时也可不配置地梁和系梁（见图6）。
TTT
am
图5 可以享受更多服务
图6
费4.2基本参数
I
4.2.1/工作级别
起重机整机、机构的工作级别按照GB/T3811的规定进行确定。推荐的起重机工作级别见表1。
表1起重机工作级别起重机的使用情况
机构工作级别
机工作级别 A1 A2 A3 A4 A6
序号 1 2 3 4 5 4.2.2 额定起重蛋 4.2.2.1 最大起重蛋
起重机类型
回转 M1 M2 M3 M4 M5
起升 M1 M2 M3 M4 M5
变幅 M1 M2 M2 M3 M4
力驱动起重机安装用起重机重件码头起重机货场用吊钩起重机港口用吊钩起重机 较赖繁中等裁荷使用
很少使用很少使用较少使用
不频繁较轻载使用
起重机的最大起重量应符合GB/T783的规定。 推荐采用的起重机最大起重量见表2。
表2起重机最大起重昼系列
单位为吨 25 160 1 000
16 100 630
0. 5 32 200 注：最大起重量大于1000t时，可按R20优先数系延伸。
5 63 4.00
10 80 500
20 125 800
2 50 320
1 40 250
4.2.2.2各种状态下的额定起重孟
起重机各种状态下的额定起重量主要由起重机结构及锚固装置的承载能力、支撑或缆绳布置型式、
5
