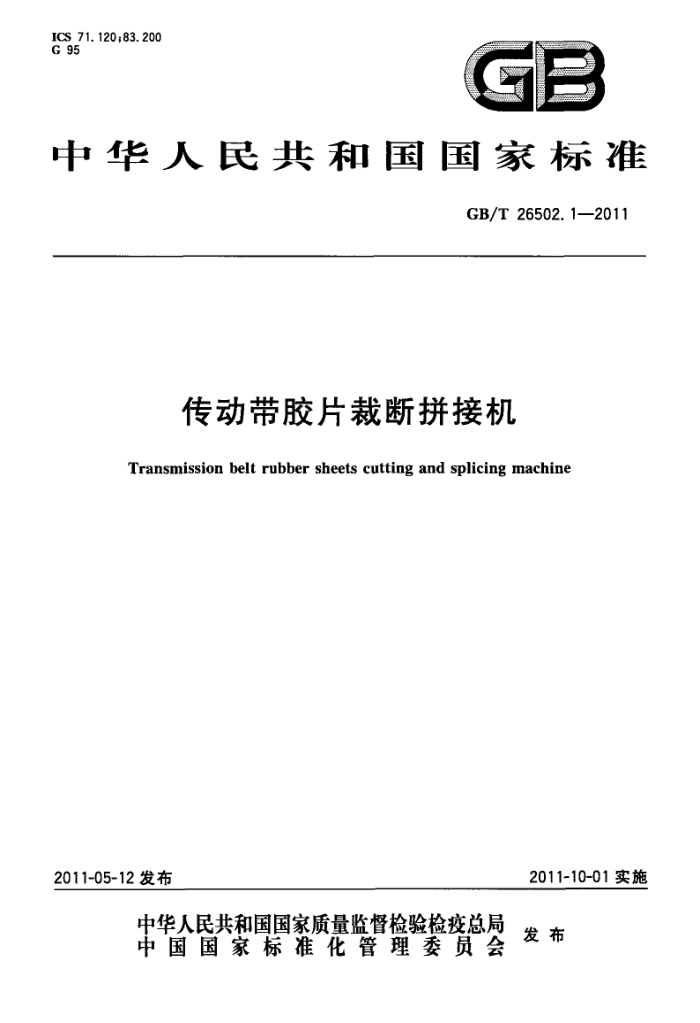

ICS 71.120;83.200 G 95
GE
中华人民共和国国家标准
GB/T26502.12011
传动带胶片裁断拼接机
Transmission belt rubber sheets cutting and splicing machine
2011-10-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26502.1—2011
前言
GB/T26502的本部分的附录A和附录B为资料性附录。 本部分由中国石油和化学工业联合会提出。 本部分由全国橡胶塑料机械标准化技术委员会（SAC/TC71)归口。 本部分起草单位：青岛信森机电技术有限公司、北京橡胶工业研究设计院。 本部分主要起草人：李志洋、刘焕义、何成、夏向秀。
H GB/T26502.1—2011
传动带胶片裁断拼接机
1范围
GB/T26502的本部分规定了传动带胶片裁断拼接机的术语和定义、型号及基本参数、要求、试验、 检验规则、标志、包装、运输和贮存。
本部分适用于各种规格的橡胶传动带胶片裁断拼接机（以下简称拼接机）。 2规范性引用文件
下列文件中的条款通过GB/T26502的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB2894安全标志及其使用导则 GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1：2005，
IDT)
GB/T6388运输包装收发货标志 GB/T7932气动系统通用技术条件（GB/T7932—2003，ISO4414：1998，IDT） GB/T8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求
(GB/T8196—2003,ISO14120:2002,MOD)
GB/T 12783 橡胶塑料机械产品型号编制方法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 HG/T2108 橡胶机械噪声声压级的测定 HG/T3120 橡胶塑料机械外观通用技术条件 HG/T3223 橡胶机械术语 HG/T3228 橡胶塑料机械涂漆通用技术条件
3术语和定义
HG/T3223确立的以及下列术语和定义适用于本部分。
3. 1
传动带胶片裁断拼接机transmissionbeltrubbersheetscuttingandsplicingmachine 用于将短纤维胶片按设定宽度裁断后做90°转向，并将胶片首尾拼接后，同垫布一起缠绕到芯轴上
的设备。 3. 2
胶片拼接废边 rubbersplicescrap 采用对接式拼接方式进行胶片拼接时，被裁下的部分称为胶片拼接废边。
1 GB/T26502.1—2011
4型号及基本参数 4.1型号
拼接机型号编制方法应符合GB/T12783的规定。示例参见附录A。 4.2基本参数
拼接机基本参数参见附录B中表B.1。 5要求 5.1基本要求
拼接机应符合本部分的规定，并按照经规定程序批准的图样和技术文件制造。 5.2整机要求 5.2.1拼接机运转应平稳，运动零部件动作应灵敏、协调、准确，无卡阻现象。 5.2.2拼接机气路系统管路应畅通，无阻塞、无泄漏。气动系统应符合GB/T7932的规定。 5.3功能要求 5.3.1拼接机应具有胶片导开、裁断、转向、拼接、卷取等功能，并由控制系统自动控制完成生产过程。 5.3.2拼接机应具有胶片裁断宽度设定和显示功能。 5.4性能要求 5.4.1胶片拼接接头应满足下列要求：
a) 拼接处应厚度均勾、无重叠； b) 胶片拼接接头处两片胶片错位偏差应小于5mm； c) 胶片拼接接头强度应大于4N/cm（胶片为氟丁胶）； d) 拼接机单片胶片拼接废边宽度应小于15mm。
5.4.2月 胶片裁断断口应平齐、无毛边。 5.4.3拼接机胶片裁断宽度偏差应小于2mm。 5.4.4拼接机胶片卷取应保持线速度一致，线速度的变化率应小于5%。 5.5安全要求 5.5.1机械安全要求 5.5.1.1拼接机暴露在外的运动部件应设防护装置，裁断部分应设有可靠防护罩，防护装置应符合 GB/T8196要求。 5.5.1.2拼接机上应有清晰醒目的防切、禁止触摸、注意安全等安全警示标志，安全标志及其使用应符合GB2894的规定。 5.5.1.3拼接机负荷运转时的噪声声压级应不大于70dB(A）。 5.5.2电气安全要求 5.5.2.1拼接机动力电路导线和保护接地电路间的绝缘电阻应符合GB5226.1一2008中18.3的规定。 5.5.2.2 拼接机动力电路导线和保护接地电路之间耐压应符合GB5226.1一2008中18.4的规定。 5.5.2.3拼接机的电气控制装置外壳防护等级应符合GB4208一2008中规定的IP5X级。 5.5.2.4拼接机的电气装置和主机的金属外壳应有接地设施，接地端应位于接线的位置，并标有保护接地符号或字母PE。 5.6涂漆和外观要求 5.6.1拼接机涂漆应符合HG/T3228的规定。 5.6.2拼接机外观应符合HG/T3120的规定。 2 GB/T 26502.1--2011
6试验方法 6.1试验条件 6.1.1试验环境温度范围为15℃～40℃。 6.1.2试验用胶片采用厚度为0.7mm~1.5mm的氯丁胶胶片。 6.2空负荷运转试验 6.2.1空负荷运转试验应在装配检验合格后方可进行，空负荷运转试验时间应不少于2h。 6.2.2手动操作各功能按钮，分别启动运行拼接机的各部分，观察设备各动作，检查拼接机功能，应符合5.3的功能要求。 6.2.3检查拼接机运转情况，应符合5.2.1的规定。 6.2.4检查设备安全防护装置、安全标志，应符合5.5.1.1、5.5.1.2的规定。 6.2.5用肥皂水涂抹在气动元件及管路的密封件的密封处，观察是否漏气，结果应符合5.2.2的规定。 6.3负荷运转试验 6.3.1运转试验时间
空负荷运转试验合格后，方可进行负荷运转试验，负荷运转试验时间应不少于2h。 6.3.2噪声检测
按照HG/T2108检查拼接机运行噪声，应符合5.5.1.3的要求。 6.3.3胶片拼接接头检验 6.3.3.1从拼接后的胶片中任抽五组拼接后的胶片，观察接头处胶片，应符合5.4.1a)的要求。 6.3.3.2用精度0.02mm的游标卡尺检测五组胶片的拼接接头处的错位尺寸，检测值均应符合 5.4.1b)的规定。 6.3.3.3在取出的五组胶片的接头处，以接头为中心，分别剪取长度为40cm、宽度为5cm的五组胶条。用精度为0.1N的拉力测试仪进行最大拉力测量，按式（1)计算接头强度，应符合5.4.1c)的规定。
Q=F/5
..( 1 )
式中： Q一接头强度，单位为牛顿每厘米（N/cm）； F一—五次拉力检测值的平均值，单位为牛顿（N)。
6.3.3.4从废料盘中任意抽取10条胶片废边，用精度为0.02mm的游标卡尺检测废边宽度，取平均值作为废边长度值，应符合5.4.1d)的规定。 6.3.4胶片裁断断口检测
任意裁断三片胶片，检查裁断断口，应符合5.4.2的规定。 6.3.5胶片裁断宽度偏差检测
任意取出五片裁断后的胶片，用精度为0.1mm的游标卡尺检测胶片宽度值，按式（2)计算裁断宽度偏差，结果应符合5.4.3的规定。
8=IL-L
..(2)
式中： —裁断宽度偏差，单位为毫米（mm）； L；任意一胶片的裁断宽度，单位为毫米（mm）； L-胶片设定裁断宽度，单位为毫米（mm）。
6.3.6胶片卷取速度检测
用精度为1mm/s的测速仪，分五次检测胶片卷取速度，按式(3)计算胶片卷取速度变化率，应符合 5.4.4的规定。
3 GB/T26502.1—2011
AV=IV-l × 100%
.(3)
V
式中： △V胶片卷取速度变化率，%； V五次速度检测值的平均值，单位为毫米每秒(mm/s)； V:-一任意一次速度检测值，单位为毫米每秒（mm/s）。
6.4电气安全检测 6.4.1检查拼接机电气控制系统，应符合5.5.2.1、5.5.2.2和5.5.2.3的规定。 6.4.2检查拼接机接地设施，应符合5.5.2.4的规定。 7检验规则 7.1出厂检验
每台拼接机出厂前应按5.6和6.2空负荷运转试验项目进行检查，经制造厂质量检验部门检验合格并签发合格证后，方能出厂。 7.2型式检验 7.2.1 型式检验的项目内容包括本部分中的各项要求。 7.2.2 有下列情况之一时，应进行型式检验：
a) 新产品或老产品转厂时的试制定型鉴定； b) 正式生产后，如结构、材料、工艺等有较大改变，可能影响产品性能时； c) 正常生产时，每三年最少抽试一台； d) 产品停产两年后，恢复生产时； e） 出厂检验结果与上次型式检验有较大差异时； f> 国家质量监督机构提出型式检验要求时。
7.3判定规则
经型式检验若有不合格项时，需进行复检，复检若仍有不合格项时，则判定为型式检验不合格。 8标志、包装、运输、贮存 8.1标志
拼接机应在适当的明显位置固定产品标牌，标牌的形式、尺寸和技术要求应符合GB/T13306的规定。其内容包括：
a）产品型号、名称； b）产品出厂编号； c) 设备净重； d）产品的主要参数； e) 制造单位名称或商标； f) 制造日期； g）产品执行标准号。
8.2出厂文件
拼接机发货时，应随机附带下列文件： a）产品合格证； b）产品使用说明书： c）装箱单。
8.3包装
拼接机的包装应符合GB/T13384的规定。
4 GB/T 26502.1—2011
8.4运输和贮存 8.4.1拼接机包装箱储运图示标志应符合GB/T191的规定；包装箱收发货标志应符合GB/T6388 的规定。 8.4.2拼接机的运输应符合运输部门的有关规定。 8.4.3 拼接机应贮放在干燥通风处，避免受潮腐蚀，不能在有腐蚀性气（物）体环境中存放，露天存放应有防雨措施。
5 GB/T26502.1—2011
附录A （资料性附录）拼接机型号示例
拼接机型号示例如下：
D
规格拼接机械裁断机械胶带生产机械
示例：DCJ-1200×1000表示裁断宽度为1200mm，拼接宽度为1000mm的胶片裁断拼接机。
6
