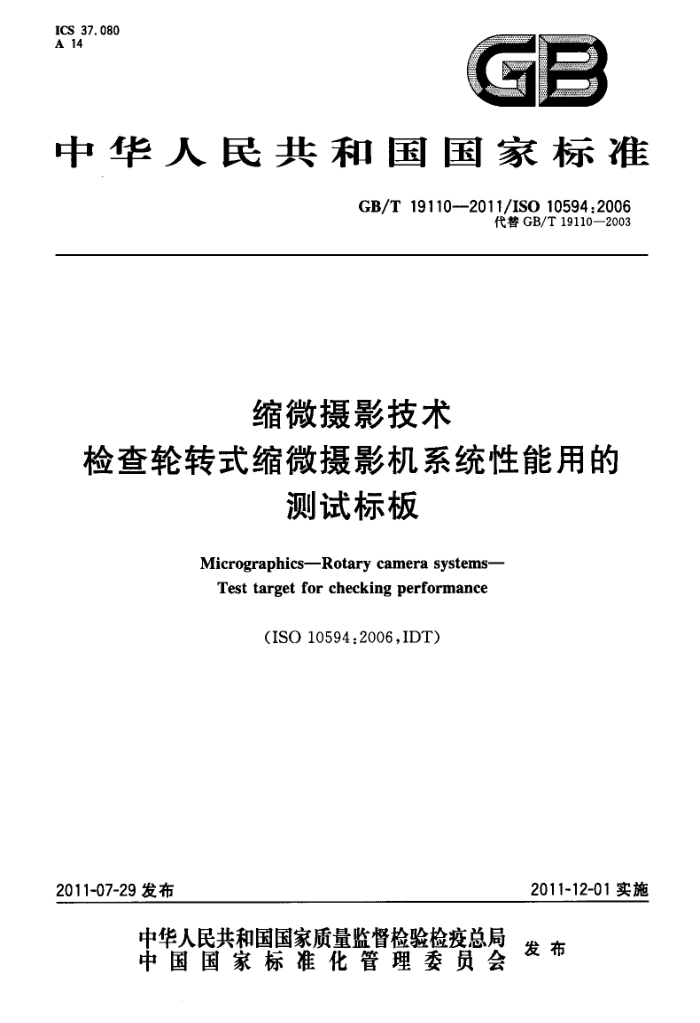

ICS 37.080 A 14
中华人民共和国国家标准
GB/T 19110-2011/ISO 10594:2006
代替GB/T19110—2003
缩微摄影技术
检查轮转式缩微摄影机系统性能用的
测试标板
Micrographics-Rotary camera systems- Test target for checking performance
(ISO 10594:2006,IDT)
2011-07-29发布
2011-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T19110—2011/IS010594:2006
目 次
前言引言 1范围 2规范性引用文件 3术语和定义
H
IV
测试标板的描述 4.1基板的特性
4
-
.
4.2测试标板布局 4.3反差 4. 4 标识 5标板的缩微拍摄 5.1 曝光量的设定 5.2 送入 5.3 曝光次数 6评价方法 6.1 显微镜 6.2 机械性能 6.3 光学质量（解像力） 6.4 缩率 6.5 可读性测试 7测试结果附录A（资料性附录） 轮转式缩微摄影机的特性 A.1总则 A.2胶片和文件的运动 A.3原始文件的质量. 参考文献·
.
.....
图1使用ISO1号测试图的测试标板布局：图2使用ISO2号测试图的测试标板布局图3数据单的信息图A.1“偶发模糊”对ISO2号测试图图样的影响
.. GB/T19110—2011/ISO10594:2006
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准是对GB/T19110--2003《缩微摄影技术 检查轮转式缩微摄影机系统性能用的测试标板》
的修订。
本标准与GB/T19110一2003相比存在以下主要技术变化：
将测定基板反射率修改为测定基板不透明度（4.1)；一增加了有关允许用反射率85%的白纸代替测试标板用基板材料进行测试标板缩微影像背景密度测试的阐述（5.1）； —-增加了有关测试后务必将缩微摄影机重新设定在拍摄文件所用的正确曝光量挡位上的提示
(5.1); 增加了有关日常制作没有必要拍摄10次测试标板的说明（5.3）。 本标准等同采用ISO10594：2006《缩微摄影技术轮转式摄影系统检查性能用测试标板》（英文
版）。
本标准与ISO10594：2006相比，做了以下编辑性修改：
重新编写了前言；将规范性引用的国际标准替换为相应的国家标准。
→
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替GB/T19110一2003《缩微摄影技术检查轮转式缩微摄影机系统性能用的测试标
板》。
本标准由全国文献影像技术标准化技术委员会（SAC/TC86)提出并归口。 本标准起草单位：全国文献影像技术标准化技术委员会第一分会。 本标准主要起草人：白雨龙、李铭。 本标准所代替标准的历次版本发布情况为：
-GB/T19110—2003。
I GB/T19110—2011/IS0105942006
引言
本标准是为了给轮转式摄影系统摄影质量的检查提供一种手段而起草的。轮转式缩微摄影机具有定的特性，它所需要的测试标板与GB/T17293--2008中为检查平台式缩微摄影机而规定的测试标板在形式上是不同的。
缩微拍摄的过程可能造成制作的影像在某些方面不如原始文件的影像。为了使这样的质量降低保持在允许范围之内，需要定期检查缩微摄影机的输出，以便采取必要的调整措施，来排除故障。
E GB/T19110—2011/IS010594:2006
缩微摄影技术
检查轮转式缩微摄影机系统性能用的
测试标板
1范围
本标准规定了一种测试标板和利用该标板检查16mm轮转式缩微摄影机光学和机械性能的方法。 本测试标板和方法适用于：
评价缩微摄影机的性能（例如在购买之前确立初始参考）；验收测试（例如维修后确认达到购买时的技术指标）；例行检查（例如周查或月查）。
注：附录A给出了轮转式缩微摄影机的特性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1543一2005纸和纸板不透明度（纸背衬）的测定（漫反射法）（ISO2471：1998，MOD） GB/T6159.1--2003缩微摄影技术词汇第1部分：一般术语（ISO6196-1：1993，MOD） GB/T6159.3—2003缩微摄影技术词汇第3部分：胶片处理（ISO6196-3：1997，MOD） GB/T6159.4—2003缩微摄影技术词汇第4部分：材料和包装物（ISO6196-4：1998，MOD） GB/T6159.5—2000 0缩微摄影技术词汇第五部分：影像的质量、可读性和检查（eqvISO6196-5：
1987)
GB/T6159.6-2003缩微摄影技术i 词汇第6部分：设备（ISO6196-6：1993，MOD） GB/T6159.22—2000 缩微摄影技术词汇第二部分：影像的布局和记录方法（eqvISO6196-2：
1993)
GB/T6161—2008 缩微摄影技术 ISO2号解像力测试图的描述及其应用（ISO3334：2006， IDT)
GB/T11500-2008摄影密度测量第2部分：透射密度的几何条件（ISO5-2：2001，IDT） GB/T11501-2008摄影密度测量第3部分：光谱条件（ISO5-3：1995，IDT） GB/T12823.4一2008摄影密度测量第4部分：反射密度的几何条件（ISO5-4：1995，IDT） GB/T18405—2008缩微摄影技术ISO字符和ISO1号测试图的特征及其使用（ISO446：
2004,IDT)
3术语和定义
GB/T6159.1—2003、GB/T6159.3-2003、GB/T6159.4—2003、GB/T6159.5--2000GB/T6159.6- 2003和GB/T6159.22--2000界定的术语和定义适用于本文件。
1 GB/T19110--2011/ISO10594:2006
4测试标板的描述
4.1基板的特性
测试标板的基板应是白色不透明的。按照GB/T11501一2008和GB/T12823.4一2008规定的方法测定，基板的反射视觉密度应不大于0.08。按照GB/T1543一2005规定的方法测定，基板的不透明度应大于85%。测试标板应为正像。 4.2测试标板布局
测试标板应由下述成分构成，并按图1和图2布局（ISO1号测试图应符合GB/T18405一2008的规定，ISO2号测试图应符合GB/T6161一2008的规定）：
一标板的左、中、右各有两列测试图样，这两列测试图样或者是ISO1号测试图字符组（字符组
56至280），或者是ISO2号测试图图样（图样7.1至1.4)；一一标板左侧的中央部位按纵向版面排列一系列大写和小写的印制学符，标板右侧的中央部位按
横向版面排列一系列大写和小写的印制字符；中央的左侧有两列频率阶梯图样（频率分别为1.8线对每毫米与2.0线对每毫米），中央的右侧有两列频率阶梯图样（频率分别为2.5线对每毫米与3.2线对每毫米）；在两行频率阶梯图样之间至少有一条参考标尺，刻度为毫米；一一个指示标板送入方向的箭头，该简头要足够大，以便充许测量密度（见4.3），且箭头要与两列频率阶梯图样平行；一两条相互垂直的直线，一条长220mm，另一条长200mm（平行于频率阶梯），两条直线在标板内相交，交点用一个圆圈标记出来，以表明这两条直线是用来检查正交状态的。直线的两端要做出清晰的标记，且直线的长度要在测试标板上注明，以用于检查实际缩率。 GB/T19110—2011/ISO10594:2006
00088708388389munanw 0028838828838883
082 882801885
88288788988831 8#282:
二技
20902003888838
监制机构或发行机构名称
轮转式缩微摄影机测试标板
进入方向
2008838988282.2n1 088835 885885
081
能
程程
-
00888
002003888223880138m#1
008682883883885801725.mwnna C2OOR8O305001
图1 使用ISO1号测试图的测试标板布局 GB/T19110—2011/ISO105942006
J
中
V
监制机构或发行机构名称
轮转式缩微摄影机测试标板
进入
一方向
J E
的
主
18.
品王串
J
图2使用ISO2号测试图的测试标板布局
4.3反差
当依照GB/T11501—2008和GB/T12823.4—2008测量时，标板基板与印制要素（如箭头，见4.2)之间的漫反射视觉密度的最小差值应为1.3。
4.4标识
测试标板上应有下列标识：
“轮转式缩微摄影机测试标板”；一监制机构或发行机构名称。
4 ICS 37.080 A 14
