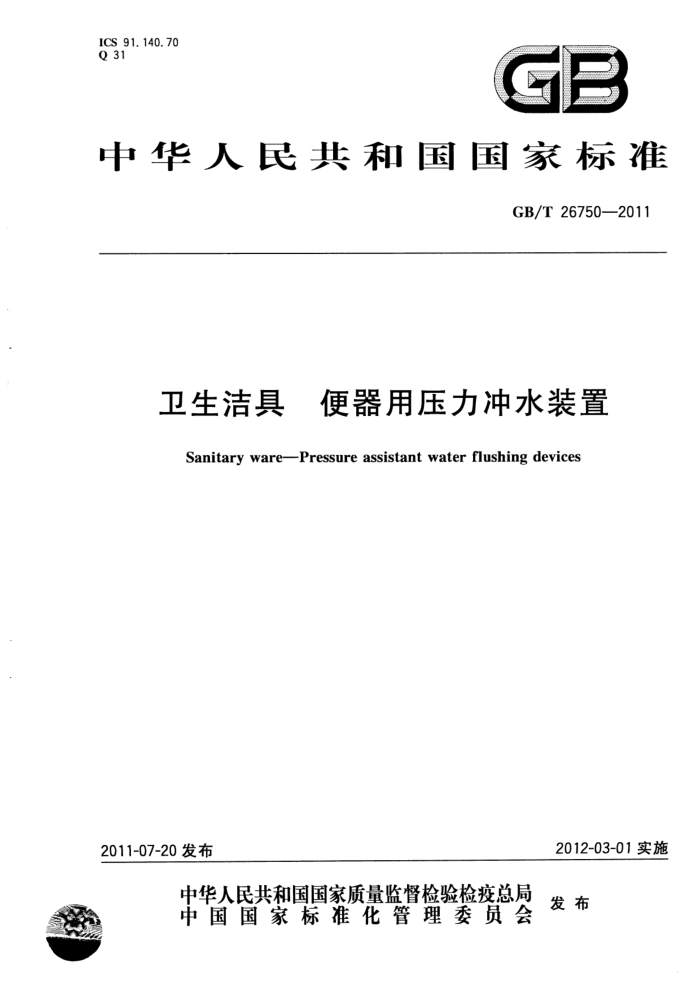

ICS 91.140.70 Q 31
GB
中华人民共和国国家标准
GB/T267502011
卫生洁具 便器用压力冲水装置 Sanitary ware-Pressure assistant water flushing devices
2012-03-01实施
2011-07-20发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26750—2011
目 次
前言 1范围 2 规范性引用文件 3 术语和定义 4 产品分类 4.1 便器用压力冲水装置 4.2压力冲洗水箱 4.3压力冲洗阀 5材料及零配件 6技术要求 6.1压力冲洗水箱 6.2机械式压力冲洗阀 6.3非接触式压力冲洗阀 7试验方法· 7.1压力冲洗水箱测试方法 7.2机械式压力冲洗阀测试方法 7.3非接触式压力冲洗阀测试方法 8检验规则 8.1 检验分类 8.2出厂检验… 8.3 型式检验. 8.4抽样方法· 9标志和标识 10产品包装、运输和贮存附录A（规范性附录） 螺纹扭矩及抗拉强度试验附录B（规范性附录） 水击试验
.
.
.
10 10 14 18
20 20 20 20 22 22 22 23 25 GB/T 267502011
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准参考了ASSE1037《卫生洁具压力冲水装置的功能要求》和EN12541《卫生洁具压力冲洗阀
和自闭小便器冲洗阀（PN10)》。本标准与ASSE1037和EN12541的一致性程度为非等效。
本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本标准负责起草单位：威阳陶瓷研究设计院、国家建筑卫生陶瓷质量监督检验中心。 本标准参加起草单位：九牧集团有限公司、路达（厦门）工业有限公司、厦门松霖科技有限公司、厦门
威迪亚科技有限公司、唐山惠达陶瓷（集团)股份有限公司、辉煌水暖集团有限公司、潮州市澳丽泰陶瓷实业有限公司、潮州市吉诚塑胶电子有限公司、潮州市陶瓷行业协会
本标准主要起草人：段先湖、刘幼红、商蓓、林孝发、廖荣华、熊烘煌、王彦庆、王建业。
I GB/T26750—2011
卫生洁具便器用压力冲水装置
1范围
本标准规定了便器用压力冲水装置的术语和定义、产品分类、材料及零配件、技术要求、试验方法检验规则、标志和标识、包装、运输和贮存。
本标准适用于安装在静压力不大于0.6MPa的供水管路上的与各类便器配套使用的借助供水压力进行冲洗的装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB 6952 卫生陶瓷 GB/T 7306.15 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T7307！ 55°非密封管螺纹 GB/T9195建筑卫生陶瓷分类及术语 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T10125—1997人造气氛腐蚀试验盐雾试验 GB14536.1 家用和类似用途电自动控制器第1部分：通用要求 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准
3术语和定义
GB/T9195界定的以及下列术语和定义适用于本文件。
3. 1
压力冲洗水箱pressureassistantflushtank 利用压力包把系统中的水快速排出对便器进行冲洗的便器用压力冲水装置。
3.2
机械式压力冲洗阀flushometervalve 利用外力或机械作用完成排水启动，借助供水管路压力完成便器的冲洗，且能自动关闭的便器用压
力冲水装置。
1 GB/T 26750—2011
3. 3
非接触式压力冲洗阀 non-contactpressureflushingvalve 利用红外线、热释电、微波、超声波以及其他媒介做传感器，不需要人手或其他部位直接接触或操作
即可实现给水的压力冲洗阀。 3. 4
液压开启式压力冲洗阀 hydraulic openingvalve 利用液压作用实现开关动作的机械式压力冲洗阀，
3.5
静压力 staticpressure 冲水装置完全关闭时，进水管路中的稳定压力值。
3. 6
动压力 jdynamicpressure 冲水装置完全打开时管道中的稳定压力值
3.7
防回流装置backflowpreventer 用来在系统出现故障的时候，防止水倒流回供水用水系统中的装置或结构。
3. 8
冲洗用水量 consumption 一个冲水周期所测得的用水量。
3. 9
水击 waterhammer 水在管路中正常流动时，因阀门关闭而造成的管道瞬间压力升高。
3. 10
控制距离 control distance 在非接触式冲水装置传感器接收（或发射)的轴线方向，使冲水装置可靠开启时，模拟板与传感器窗
口间的最远距离。
4产品分类
4.1便器用压力冲水装置
可分为压力冲洗水箱和压力冲洗阀。 4.2压力冲洗水箱 4.2.1根据操作形式分为机械式压力冲洗水箱和非接触式压力冲洗水箱。 4.2.2根据安装形式分为明装式压力冲洗水箱和隐藏式压力冲洗水箱。 4.3压力冲洗阀 4.3.1根据用途分为大便器压力冲洗阀和小便器压力冲洗阀。 4.3.2根据操作方式分为机械式压力冲洗阀和非接触式压力冲洗阀。 4.3.3按管径大小分为DN15、DN20、DN25、DN32冲洗阀。 4.3.4根据安装形式分为明装式压力冲洗阀和隐藏式压力冲洗阀。 4.3.5机械式压力冲洗阀根据排水启动方式分为按键式、扳把式、脚踏式、扭柄式和其他操作方式压力冲洗阀。
2
