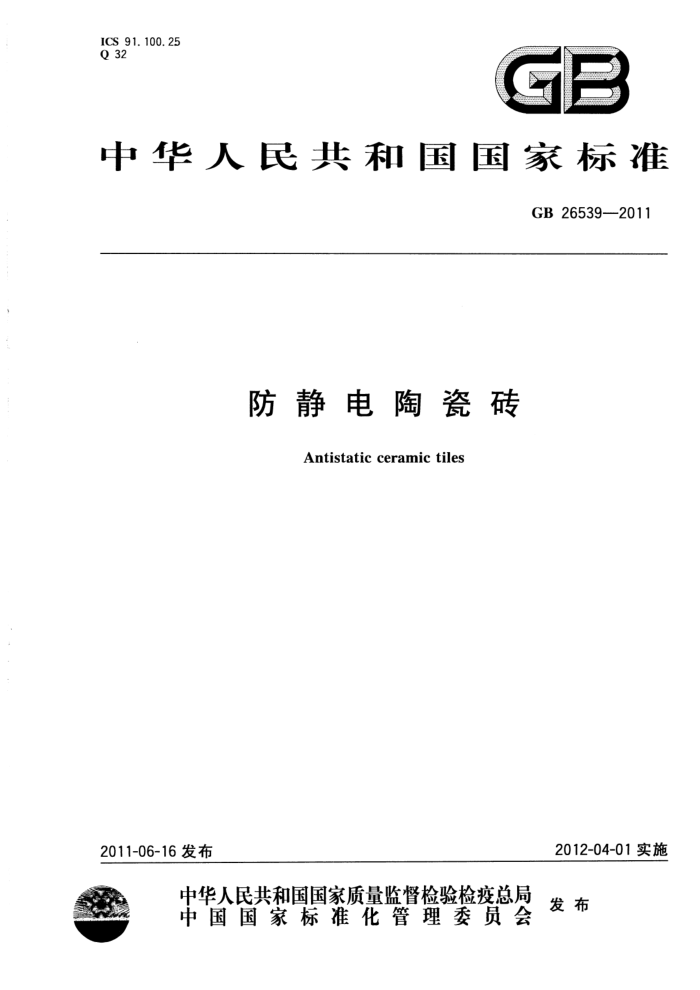

ICS 91.100.25 Q 32
CE
中华人民共和国国家标准
GB265392011
防静电陶瓷砖
Antistaticceramictiles
2012-04-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB 26539—2011
前言
本标准中的4.2和4.3为强制性的，其余为推荐性的。 本标准按GB/T1.1一2009给出的规则起草。 本标准参考IEC60093：1980《固体绝缘材料体积电阻率和表面电阻率试验方法》进行编制。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本标准负责起草单位：威阳陶瓷研究设计院、淄博统一陶瓷有限公司、山东瓦伦蒂诺陶瓷有限公司。 本标准参加起草单位：信息产业部防静电产品质量监督检验中心、佛山钻石瓷砖有限公司、国家建
筑卫生陶瓷质量监督检验中心。
本标准主要起草人：刘幼红、商蓓、袁国梁、孙延林、袁辉利、王锡波、江显异。
I GB 26539—2011
防静电陶瓷砖
1范围
本标准规定了防静电陶瓷砖的术语和定义、技术要求、试验方法、检验规则、标志和说明、包装、运输及贮存。
本标准适用于具有防静电性能的陶瓷砖。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3810.7陶瓷砖试验方法第7部分：有釉砖表面耐磨性的测定 GB/T4100陶瓷砖 GB6566建筑材料放射性核素限量 GB/T9195建筑卫生陶瓷分类及术语 GB/T15463静电安全名词术语 GB/T26542 2陶瓷砖防滑性试验方法
3术语和定义
GB/T9195和GB/T15463中确立的以及下列术语和定义适用于本文件。
3. 1
防静电陶瓷砖 antistatic ceramictile 在生产过程中加人特殊材料，使产品具有永久防静电性能的陶瓷砖。
3. 2
点对点电阻 resistanceIftwopoint 在一给定通电时间内，施加在材料表面两点间的直流电压与通过这两点间直流电流之比。
3.3
表面电阻surfaceresistance 在给定的通电时间之后，施加于材料表面上的标准电极之间的直流电压对于电极之间的电流的比
值，在电极上可能的极化现象忽略不计。以2为单位表示。 3. 4
体积电阻 volumeresistance 在给定的通电时间之后，施加于与一块材料的相对两个面上相接触的两个引入电极之间的直流电
压对于该两个电极之间的电流的比值，在电极上可能的极化现象忽略不计。以Q为单位表示。
4技术要求
4.1陶瓷砖通用要求
产品应符合GB/T4100的规定。
1 GB26539—2011
4. 2 2防静电性能 4.2.1点对点电阻：5×10Q~1×10°α。 4.2.2 2表面电阻：5×10*Q~1×10°α。 4.2.3体积电阻：5×10*Q~1×10°α。 4.3耐用性
按5.3规定进行试验，试验后防静电性能应满足4.2.2和4.2.3中的要求。 4.4地砖防滑性
地面用产品极限倾斜角的平均值不低于12°。 4. 5 5放射性核素限量
应符合GB6566中A类产品要求。
5 5试验方法
5.1 陶瓷砖通用要求
陶瓷砖通用要求按照GB/T4100规定的方法进行。 5. 2 防静电性能 5.2.1 测试条件 5.2.1.1 绝缘测试台面
表面电阻和体积电阻均大于1×1013Q且至少大于样品尺寸10cm的平整台面。 5.2.1.2 2测试环境条件
温度：20℃25℃。相对湿度不大于40%RH。 5.2.1.3测试仪器
量程满足1×104Q～1×101°2，精度为士5%的绝缘电阻测试仪，或符合试验要求的同类仪器。 5.2.2 点对点电阻测试方法 5.2.2.1测试电极
电极材质为不锈钢或铜；柱电极直径63mm士3mm；电极接触端材料为导电橡胶，其硬度为（60士 10)（邵氏A级），厚度6mm士1mm，体积电阻小于500Q2；电极单重2.25kg~2.5kg。 5.2.2.2试样
使用5块整砖作为测试用试样。 注：不适用于对角线小于400mm的产品。
5.2.2.3测试步骤
用pH值～7的清水洗涤试样，清除产品上的残渣及污物，并将清洗后试样在110℃士5℃烘箱中
2 GB26539—2011
烘8h后取出，将试样置于5.2.1.2的测试环境条件下保持至少48h后进行测试。
按图1所示，将样品正面朝上平置于绝缘测试台面上，测试电极置于样品对角线位置上，对于表面不平整的试样，应在电极与试样之间放置一层导电海绵。电极之间距离为300mm（电极在安放前，电极表面应该用干净的含棉量较低的布蘸取至少70%浓度的乙丙醇溶剂擦拭清洁，并于燥）。开启电阻测试仪，施加100V测试电压，保持至少10min，待读数稳定后记录电阻值读数。每块试样测试2条对角线的点对点电阻值。
报告所测各块试样2条对角线点对点电阻值的测试结果。
单位为毫米
测试仪 R
测试电极
绝缘测试台面
a）主视图
L
00
? 测试仪
测试电极
绝缘测试台面
b）俯视图
图1点对点电阻测试示意图
5.2.3表面电阻和体积电阻测试方法 5.2.3.1测试电极
测试电极由两个导电材料制成的同心环电极和一个直径70mm至85mm厚4mm的圆板状反向电极组成（如见图2所示）。电极材料应在测量条件下抗腐蚀，并不与被测材料起反应。 5.2.3.2试样
至少取2块整砖进行制样，制取边长不小于150mm×150mm的12块试样。 5.2.3.3试样处理 5.2.3.3.1试样前处理
用pH值～7的清水清洗制取好的试样，清除产品上的残渣及污物，并将清洗后的试样用麂皮擦干。放入高温炉内，由室温开始升温，升温速率为5℃/min士1℃/min，升至550℃士10℃保持1h，随炉自然冷却后，待用。
3
