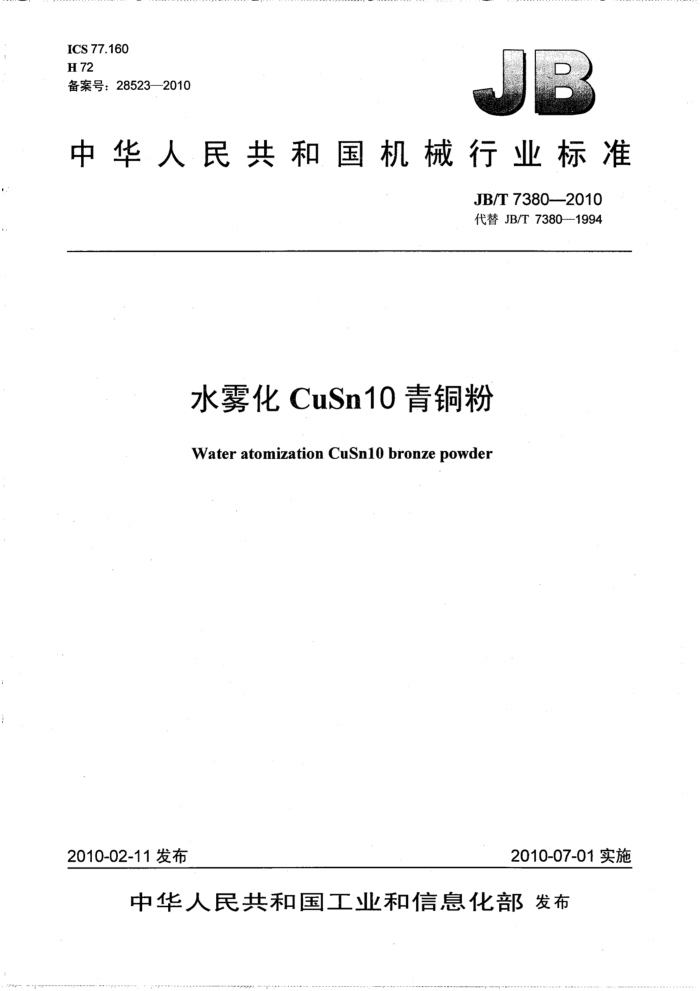

ICS 77.160 H 72 备案号：28523—2010
中华人民共和国机械行业标准
JB/T7380--2010 代替JB/T7380--1994
水雾化CuSn10青铜粉
Water atomization CuSn1o bronze powder
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T7380-2010
目 次
前言 1范围.. 2 规范性引用文件 3 要求... 3.1牌号表示方法 3.2产品分类 3.3 化学成分 3.4 物理性能. 3.5 颗粒外貌. 3.6表观质量。 3.7其他， 4检验方法， 5检验规则.. 5.1检查与验收， 5.2组批， 5.3取样， 5.4检验结果的判定 6包装、标志、运输、贮存和质量证明书表1化学成分表2物理工艺性能
III JB/T7380—2010
前言
本标准代替JB/T7380—1994《水雾化CuSn10青铜粉》。 本标准与JB/T7380一1994相比，主要变化如下：
对水雾化CuSn10青铜粉牌号表示方法进行了重新说明，粒度分布与松装密度作了相应的调整; 在技术要求中增加了产品规格分类；对于氧含量等直接影响粉末质量的指标，做了更为严格的限制。
本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会归口。 本标准主要起草单位：北京有色金属研究总院、北京市粉末冶金研究所有限责任公司。 本标准主要起草人：张景怀、康志君、余培良、白洁、张敬国、印红羽、张彤。 本标准所代替标准的历次版本发布情况为：
-JB/T7380-1994。
III JB/T7380—2010
水雾化CuSn10青铜粉
1·范围
本标准规定了粉末冶金用水雾化CuSn10青铜粉的技术要求、试验方法、检验规则、包装、标志、 运输、贮存和质量证明书。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1479金属粉末松装密度的测定．第-部分：漏斗法（GB/T-1479—1984，eqVISO3923-1： 1979)
GB/T1480金属粉末粒度组成的测定干筛分法 GB/T1481 金属粉末（不包括硬质合金用粉末）在单轴压制中压缩性的测定（GB/T1481-1998，
eqv ISO 3927:1985)
GB/T1482 金属粉末流动性的测定标准漏斗法（霍尔流速计）（GB/T1482一1984，eqVISO4490： 1978)
GB/T4164 金属粉末中可被氢还原氧含量的测定（GB/T4164-2008，ISO4491-3：1997，IDT） GB/T5314粉末冶金用粉末的取样方法（GB/T5314--1985，eqvISO3954：1977） GB/T.5121.1铜及铜合金化学分析方法第1部分：铜含量的测定（GB/T5121.1-2008：ISO
1554:1976,ISO1553:1976，MOD)
GB/T5121.10铜及铜合金化学分析方法·第10部分：锡含量的测定（GB/T5121.10一2008，ISO 3111:1975,MOD)
GB/T8888重有色金属加工产品的包装、标志、运输和贮存 3要求 3.1牌号表示方法
F sw Cu Sn10
合金元素锡及含量基本元素铜水雾化粉末
3.2产品分类
水雾化CuSn10:青铜粉末按化学成分和物理性能分为.FSWCuSn10一I、FSWCuSn10一I、 FSWCuSn10—II三个牌号。 3.3化学成分
FSWCuSn10粉的化学成分应符合表1的规定。 JB/T7380—2010
表1化学成分
化学成分（质量分数，%）
产品牌号 FSWCuSn10—-I FSWCuSn10--II 89.0~91.0 9.0~11.0 >99.6
其他
0 <0.15 <0.20 <0.30
Cu+Sn >99.6
Pb
Cu
Sn
P
<0.03
<0.1
<1.0
>99.6
FSWCuSn10—II 3.4物理性能
FSWCuSn10粉的物理工艺性能应符合表2的规定。
表2物理工艺性能
粒度组成（%）
松装密度 流动性 压缩性 g/cm3 s/50g g/cm3 >150 μm
产品牌号
150 μm~ 105 μm~ 75 μm~ 63 μm
105 μm 75'μm 63 μm 45 μm <45 μm
FSWCuSn10- 13.5~4.4 <35 FSWCuSn10 3.2~3.9 <38 FSWCuSn10 2.7~3.4 <42 >7.0 3.5.颗粒外貌
15~25 5~20 15~25 40~50
<1
<15 2~5 .3~8 5~10 10~20 40~70
>7.1
75~90
<5.
<1
5~15
FSWCuSn10粉的颗粒形貌应呈不规则状。 3.6：表观质量
FSWCuSn10粉（还原后）颜色应呈橘黄色，不得有受潮、结块、锈蚀、夹杂等现象。 3.7：其他
如需方对产品有其他特殊要求，由供需双方协商确定并在合同中注明。 4检验方法 4.1FSWCuSn10粉化学成分、物理工艺性能测定的取样方法按GB/T5314规定进行。 4.2FSWCuSn10粉化学成分中铜、锡含量的测定按GB/T5121.1和GB/T5121.10规定进行。 4.3FSWCuSn10粉化学成分中氧含量的测定按GB/T4164规定进行（测氧还原温度规定为750℃ ±15℃）。 4.4FSWCuSn10粉松装密度的测定按GB/T1479规定进行。 4.5FSWCuSn10粉粒度组成的测定按GB/T1480规定进行。 4.6FSWCuSn10粉压缩性的测定按GB/T1481规定进行，压制压力规定为392MPa。 4.7 FSWCuSn10粉流动性的测定按GB/T1482规定进行。 4.8FSWCuSn10粉颗粒形貌用显微镜检验，外观用目测方法检验。 5 检验规则 5.1检查与验收 5.1.1供方质量检验部门负责对产品进行检验，保证产品符合本标准或订货单（或合同）之规定，并出具质量证明书。 5.1.2需方应对收到的产品进行验收，如检验结果与本标准或订货单（或合同）内容不符时，应在收到产品之日起15日内向供方提出，由供需双方协商解决。如需仲裁，由供需双方在需方共同取样，但需方必须提供原装粉末。产品自出厂之日起，质量保证期不少于三个月。 5.2组批
每批产品应由同一牌号、相同粒度的产品组成，单批重量不小于3t。
2 JB/T7380—2010
5.3取样
产品的取样按GB/T5314的规定进行。 5.4检验结果的判定
如检验结果不符合本标准规定，应对不合格项目取双倍数量的试样按测试方法的规定进行复检，如仍不符合本标准规定，：则该批产品为不合格品。
包装、标志、运输、贮存和质量证明书
6
6.1 包装、标志和运输按照GB/T8888的规定执行。 6.2 贮存：
产品应贮存在没有腐蚀性化学物品、温度不高于25℃、相对湿度不大于70%的环境内。 6.3．质量证明书：
每批产品应附有质量证明书。其上注明： a）产品名称、牌号、批号、净重与产品件数： b）分析检测结果及检验部门印记； c）本标准号； d）出厂日期； e）供方名称； f）防潮标志。 中华人民共和国
机械行业标准水雾化CuSn10青铜粉
JB/T73802010
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·11千字
2010年7月第1版第1次印刷
定价：12.00元
*
书号：15111·9643 网址：http://www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有侵权必究
