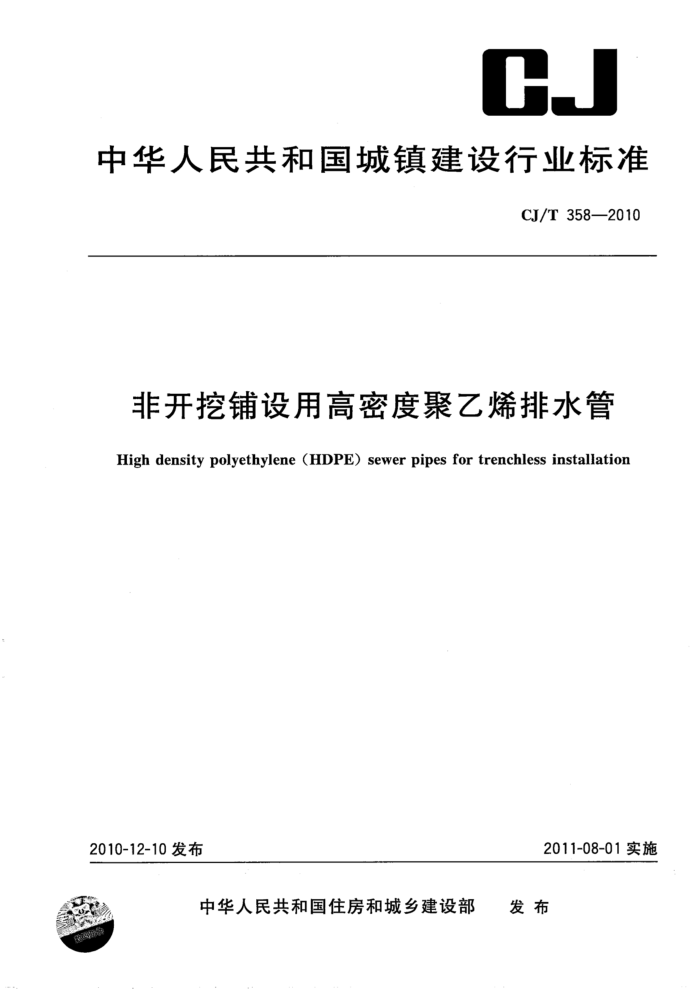

GJ
中华人民共和国城镇建设行业标准
CJ/T 358—2010
非开挖铺设用高密度聚乙烯排水管
High densitypolyethylene (HDPE)sewerpipes fortrenchless installation
2011-08-01实施
2010-12-10发布
中华人民共和国住房和城乡建设部 发布 CJ/T358—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准起草单位：住房和城乡建设部科技发展促进中心、浙江尤尼克管业有限公司、浙江伟星新型
建材股份有限公司、江苏展旺管业有限公司、江苏龙麒橡塑有限公司。
本标准主要起草人：高立新、朱建平、李大治、王旭东、陈法、林文卓、颜建军、陆伟华、刘展滔、 朱政鹏、黄楠伟。 CJ/T358—2010
非开挖铺设用高密度聚乙烯排水管
1范围
本标准规定了非开挖铺设用高密度聚乙烯排水管的材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于输送介质温度不超过40℃，采用非开挖铺设的城镇无压排水用高密度聚乙烯管材。 注：除非特殊说明，以下各章中管材”均指非开挖铺设用高密度聚乙烯排水管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040 塑料抗拉性能的测定 GB/T1842 塑料聚乙烯环境应力开裂试验方法 GB/T2828.1计数抽样程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6671 热塑性塑料管材纵向回缩率的测定 GB/T8804.3 热塑性塑料管材拉伸性能测定 第3部分：聚烯烃管材 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9341 塑料弯曲性能的测定 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T14152—2001 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T17391 聚乙烯管材与管件热稳定性试验方法 GB/T18042 热塑性塑料管材蠕变比率的试验方法 GB/T19810 聚乙烯（PE）管材和管件热熔对接接头拉伸强度和破坏形式的测定
3术语和定义、符号、缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
非开挖铺设trenchlessinstallation 利用岩土钻掘手段，如：导向或定向钻进、胀（裂）管技术等，在地表微开挖或不开挖的情况下（一般
在管段的起点和终点小范围开挖），铺设、更换管道的施工方法。
1 CJ/T358—2010
3.1.2
无压排水non-pressuredrainageandsewerage 工作压力小于0.1MPa的雨水、污水的输送。
3.2符号
da：公称外径，单位为毫米； dem：平均外径，单位为毫米； dem,min：最小平均外径，单位为毫米； dem,max：最大平均外径，单位为毫米； en：公称壁厚，单位为毫米； ey,min：任一点的最小壁厚，单位为毫米。
3.3缩略语
HDPE：高密度聚乙烯； SN公称环刚度； SDR：标准尺寸比； TIR：真实冲击率。
4材料
4.1生产管材所用的材料应以高密度聚乙烯（HDPE)树脂为主，其中可加人必要的抗氧剂、紫外线稳定剂、着色剂，以及为提高管材适应非开挖铺设的其他材料。高密度聚乙烯（HDPE)树脂含量（质量分数)应在90%以上。 4.2 材料性能应符合表1的规定。
表1材料性能要求
序号 1 密度(基础树脂) 2 20℃静液压强度（环应力9.0MPa，100h)
项目
要求 >940 kg/m
检测方法 GB/T 1033.1 GB/T 6111 采用A型接头 GB/T 6111 采用A型接头 GB/T 6111 采用A型接头 GB/T 1040 GB/T 9341 GB/T 3682 GB/T 17391 GB/T 1842
不破裂，不渗漏
3 80℃静液压强度（环应力4.6MPa，165h)
不破裂，不渗漏
80℃静液压强度(环应力4.0MPa，1000h)
不破裂，不渗漏
4
5 拉伸强度 6 弯曲弹性模量 1 熔体质量流动速率(5kg，190℃) 8 热稳定性（氧化诱导时间)(200℃)
≥20 MPa >900 MPa
0.2g/10 min~1.4g/10 min
≥20 min ≥500 h
耐环境应力开裂性能（Fso）
9
4.3 按本标准生产管材时所产生的本厂洁净回用料，可掺入不超过10%到同种新料中使用，所生产的 2 CJ/T358—2010
管材应符合本标准的规定。
5要求
5.1颜色
管材的颜色一般为黑色，其他额色可由供需双方商定。 5.2 2外观
管材的内外表面应清洁、光滑，不允许有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷。管端头应切割平整，并与管轴线垂直。 5.3 规格尺寸 5.3.1 管材长度
管材长度一般为9m和12m，也可由供需双方商定。 管材长度不允许有负偏差。 5.3.2 管材外径
管材外径应符合表2的规定。
表 2 管材外径最小平均外径
单位为毫米
公称外径 d. 160 180 200 225 250 280 315 355 400 450 500 560 630 710 800 900 1 000 1 200
最大平均外径
d emmax 161.5 181.7 201. 8 227.1 252.3 282. 6 317. 9 358.2 403. 6 454,1 504.5 565.0 635.7 716. 4 807.2 908.1 1 009. 0 1210.8
dem mi 160. 0 180.0 200.0 225.0 250.0 280.0 315.0 355.0 400. 0 450. 0 500. 0 560.0 630.0 710. 0 800.0 900. 0 1 000.0 1 200.0
3
