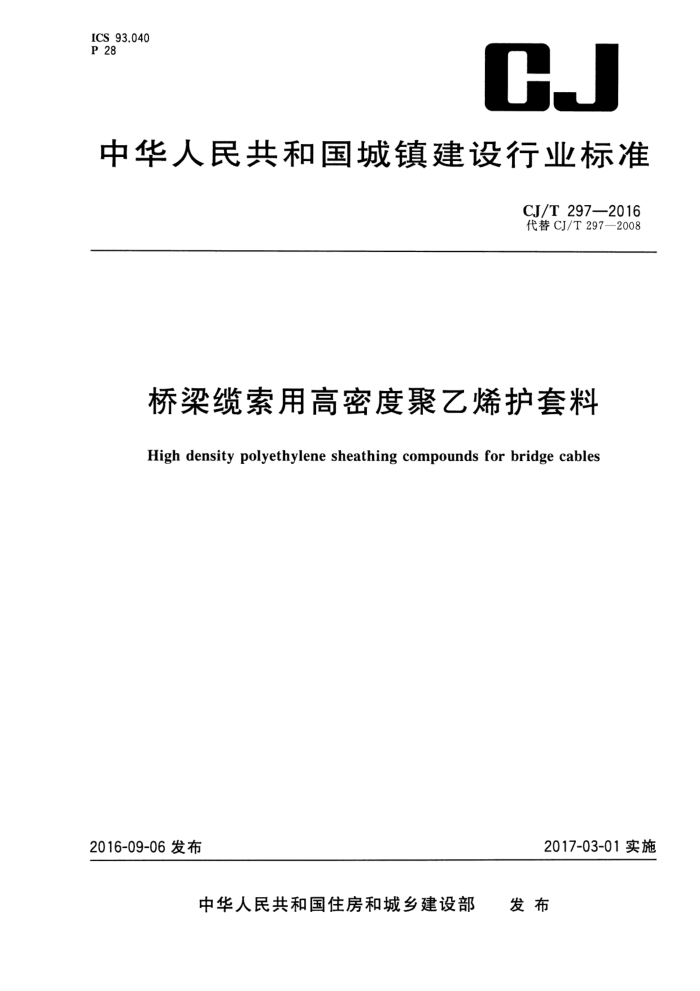

ICS 93.040 P 28
CJ
中华人民共和国城镇建设行业标准
CJ/T2972016 代替CJ/T297—2008
桥梁缆索用高密度聚乙烯护套料
High density polyethylene sheathing compounds for bridge cables
2017-03-01实施
2016-09-06发布
发布
中华人民共和国住房和城乡建设部 CJ/T297—2016
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准是对CJ/T297—2008《桥梁缆索用高密度聚乙烯护套料》的修订，与CJ/T297—2008相比
主要技术内容变化如下：
修改了分类（见3.1）；删除了用途（见2008年版的3.3）；修改了颜色（见4.1)；修改了密度指标（见4.3）；修改了熔体流动速率项目名称（见4.3）；修改了冲击强度项目名称和指标（见4.3）；修改了硬度项目名称（见4.3）；修改了冲击脆化温度项目名称（见4.3）；删除了软化温度项目（见2008年版的4.3）；删除了耐热老化项目（见2008年版的4.3）；删除了耐臭氧老化项目（见2008年版的4.3）；增加了200℃氧化诱导期项目（见4.3）；修改了耐荧光紫外老化时间（见4.3）；修改了炭黑分散度名称和指标（见4.3）。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部道路与桥梁标准化技术委员会归口。 本标准起草单位：上海高分子功能材料研究所、国家化学建筑材料测试中心（材料测试部）、上海浦
江缆索股份有限公司、重庆万桥交通科技发展有限公司、柳州欧维姆机械股份有限公司、福建省凯源市政园林有限公司。
本标准主要起草人：李骥安、刘玉春、罗国强、韦哲军、赵轶才、曾宪民、蔡慧萍、王玉红。 本标准所代替标准的历次版本发布情况为：
CJ/T3078—1998; CJ/T297—2008。 CJ/T2972016
桥梁缆索用高密度聚乙烯护套料
1范围
本标准规定了桥梁缆索用高密度聚乙烯护套料的产品分类和规格、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯树脂为主要原料，加人改性剂、抗氧剂、光稳定剂、炭黑或颜料等助剂，经过混炼、塑化、造粒制得的桥梁缆索用高密度聚乙烯护套料，主要用于桥梁缆索热挤护套及螺旋线或套管，其他索结构热挤护套、套管也可使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1—2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2—2006 塑料 拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1040.3—2006 塑料 拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T1043.1—2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1842—2008 塑料聚乙烯环境应力开裂试验方法 GB/T2411—2008 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度） GB/T3682—2000 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T5470—2008 塑料冲击法脆化温度的测定 GB/T8427—2008 纺织品色牢度试验耐人造光色牢度：氙弧 GB/T93412008 塑料弯曲性能的测定 GB/T9352—2008 塑料热塑性塑料材料试样的压塑 GB/T13021 聚乙烯管材和管件炭黑含量的测定（热失重法） GB/T15065—2009 电线电缆用黑色聚乙烯塑料 GB/T16422.3--2014 塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T17391 聚乙烯管材与管件热稳定性试验方法 GB/T18251 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法 RALK7CLASSIC劳尔标准色卡（德国）
3产品分类和规格
3.1分类
按颜色分为H型和C型。H型为黑色，C型为彩色。
3.2规格
宜为$4mm×3mm圆柱形颗粒或具有相当尺寸的颗粒。
1 CJ/T297—2016
5试验方法 5.1颜色
在自然光线下，用目视与德国劳尔标准色卡RALK7CLASSIC相应编号比色检查。 5.2外观
在自然光线下，用目视检查。 5.3性能 5.3.1试样制备
采用溢料式模具，冷却方法按GB/T9352一2008中表1中方法C的规定进行。 5.3.2密度
按GB/T1033.1一2008中A法的规定进行，试样质量大于1g，试样制备推荐厚度4mm。 5.3.3熔体质量流动速率
按GB/T3682—2000中A法的规定进行，试验温度190℃，标称负荷2.16kg。 5.3.4拉伸断裂应力、拉伸届服应力、断裂标称应变
按GB/T1040.3一2006的规定进行，试样为5型，厚度1mm，试验速度选50mm/min。 5.3.5拉伸弹性模量
按GB/T1040.2--2006的规定进行，试样为1B型，厚度4mm，试验速度选1mm/min。 5.3.6弯曲弹性模量
按GB/T9341一2008的规定进行，试样取80mmX10mm×4mm，试验速度选2mm/min。 5.3.7简支梁缺口冲击强度
按GB/T1043.1一2008的规定进行，采用表2中1eA的方法进行。 5.3.8邵氏硬度
按GB/T2411一2008的规定进行，试样厚度4mm，用D型硬度计测定硬度，15s读数。 5.3.9耐环境应力开裂
按GB/T1842一2008的规定进行，试样制备按照表1进行，试验条件为其表2中条件B 5.3.10脆化温度
按GB/T5470一2008中通过法的规定进行，试验温度为一76℃，每组为不切口试样10片，0片不破裂为合格。 5.3.11耐热应力开裂
按GB/T150652009中附录A的规定进行。
3
