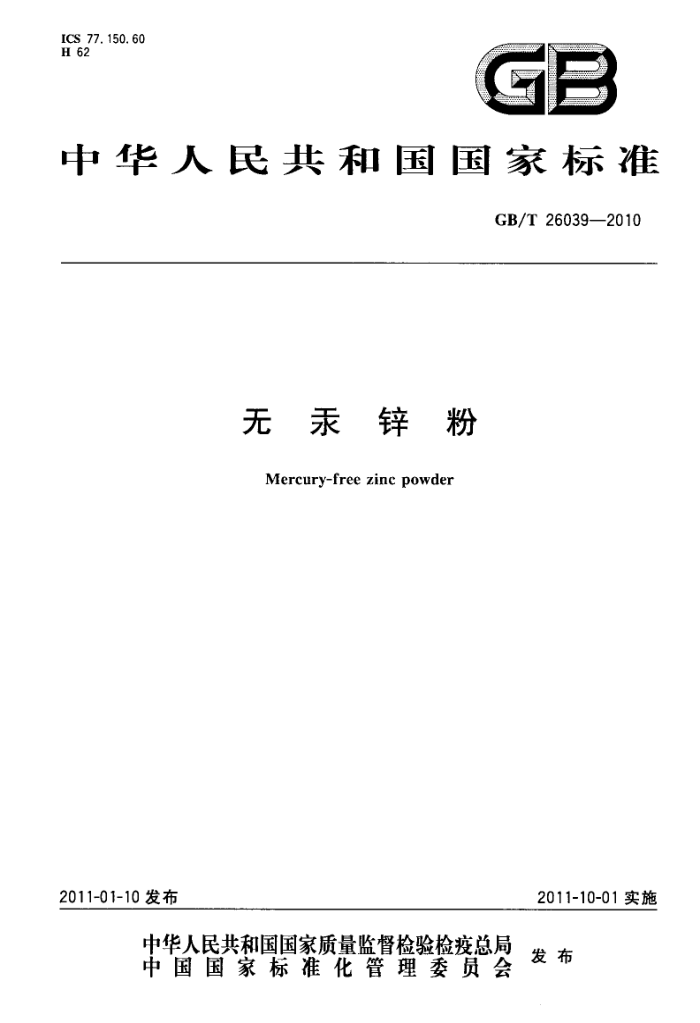

ICS 77. 150. 60 H 62
GB
中华人民共和国国家标准
GB/T 26039—2010
无汞锌粉 Mercury-free zinc powder
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26039--2010
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SC2/TC243)归口。 本标准负责起草单位：株洲冶炼集团股份有限公司、深圳市中金岭南有色金属股份有限公司。 本标准参加起草单位：上虞市丰申金属制品有限公司。 本标准主要起草人：谭仪文、郭军、吴涛、李清湘、夏海燕、徐军、陈端云、蔡展彩、朱诗林。
1 GB/T26039—2010
无汞锌粉
1范围
本标准规定了无汞锌粉的要求、试验方法、检验规则及标志、包装、运输与贮存、质量证明书及合同（或订货单）内容等。
本标准适用于以锌为原料，添加In、Bi、Al、Ca等合金元素，经喷雾法、化学置换法、电解共沉积法、 真空蒸发-冷凝法等方法制成的无汞锌粉产品。该产品主要用于无汞碱性锌-二氧化锰电池制造业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1479金属粉末松装密度的测定第一部分漏斗法 GB/T1480 金属粉末粒度组成的测定干筛分法 GB/T5314粉末冶金用粉末的取样方法 GB/T 6682 分析室验室用水规格和试验方法 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB/T12689.1一2004锌及锌合金化学分析方法铝量的测定 铬天青S聚乙二醇辛基苯基醚
溴化十六烷基吡啶分光光度法、CAS分光光度法和EDTA滴定法
GB/T12689.3一2004锌及锌合金化学分析方法镉量的测定 火焰原子吸收光谱法 GB/T12689.4—2004锌及锌合金化学分析方法 铜量的测定 二乙基二硫代氨基甲酸铅分光
光度法、火焰原子吸收光谱法和电解法
GB/T12689.6一2004锌及锌合金化学分析方法 铅量的测定 示波极谱法
3术语和定义
下列术语和定义适用于本标准。
3. 1
无汞锌粉mercury-freezincpowder 无汞锌粉是碱性电池的负极活性材料，由锌和In、Bi、A1、Ca等元素组成，汞含量小于3μg/g的两
元或多元锌合金粉。
4要求
4.1化学成分
无汞锌粉化学成分应符合表1规定。
1 GB/T26039—2010
表1无汞锌粉的化学成分单位
备注
元素名称主要成分
含量余量 0.010~0.090 0.010~0.060 0~0.020 0~0.020
% % % % % μg/g μg/g μg/g μg/g μg/g %
Zn In Bi Al Ca Cu Fe Cd Pb Hg ZnO
非限制条件
可由不同元素种类和含组成多种牌号的无汞锌粉
添加
Λ1 N3 10 N30 N3 0.4
杂质
限制条件
注：限制条件是无汞锌粉必须满足的指标；非限制条件是无汞锌粉满足制定的指标范围即可。
4.2析气量
无汞锌粉的析气量在60℃下不大于0.15mL/（5g·3d）。 4.3物理规格
无汞锌粉的物理规格见表2。
表2 无汞锌粉的物理规格
松装密度 g/cm
粒度分布/%
≥850 μm 850μm~425μm 425μm~106μm 106μm~75μm ≤75μm
2.7~3.5
≥60
《30
《15
0
≤10
4.4 外观质量
无汞锌粉外观是银灰色粉末，有金属光泽，不规则颗粒形貌， 4.5其他
需方如对无汞锌粉的化学成分和物理规格有其他特殊要求时，可由供需双方另行商定。
5试验方法
5.1铟、铋含量的检验方法按附录B的规定进行。 5.2铝含量的检验方法按GB/T12689.1--2004的规定进行。 5.3钙含量的检验方法按附录E的规定进行。
2 GB/T26039—2010
5.4铜含量的检验方法按GB/T12689.4一2004的规定进行。 5.5铁含量的检验方法按附录A的规定进行。 5.6镉含量的检验方法按GB/T12689.3一2004的规定进行。 5.7铅含量的检验方法按GB/T12689.6一2004的规定进行。 5.8汞含量的检验方法按附录C的规定进行。 5.9氧化锌含量的检验方法按附录D的规定进行。 5.10 松装密度的检验方法按GB/T1479中的有关规定进行。 5.11 析气量的检验方法按附录F的规定进行。 5.12米 粒度分布的检验方法按GB/T1480中的有关规定进行。 5.13 外观用目视法测定。
6检验规则
6.1检查与验收 6.1.1无汞锌粉应由供方技术监督部门进行检验，保证产品质量符合本标准或合同（或订货单）的规定，并填写质量证明书 6.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准或合同（或订货单）的规定不符时，应在收到产品之日起20天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方由供需双方共同进行。 6.2组批
无汞锌粉应成批提交检验，每批应由同一牌号、同物理规格的产品组成。批重不予规定。 6.3检验项目
每批无汞锌粉应进行物理规格、析气量、外观质量和化学成分的检验 6.4仲裁取样、制样
取样方法按GB/T5314的规定进行，将所取份样混合均匀，缩分至不少于1000，分装于三个清洁、于燥的磨口玻璃瓶中，密封。一瓶用于仲裁，供需双方各保存一瓶。 6.5检验结果的判定 6.5.1无汞锌粉检验结果的数值修约和修约后数值的判定分别按GB/T8170一2008中第3章和4.3.3 的规定进行。 6.5.2无汞锌粉的析气量的检验结果与本标准或合同（或订货单)的规定不相符时，则加倍取样对不合格项目进行复验。如仍不合格时，则判该批产品为不合格。 6.5.3无汞锌粉的化学成分、物理规格与本标准或合同（或订货单）的规定不相符时，则判该批产品为不合格。 6.5.4无汞锌粉的外观质量与本标准或合同（或订货单）的规定不相符时，则判该袋（桶)产品不合格。
7标志、包装、运输与贮存、质量证明书
7.1标志
无汞锌粉产品应贴上标签，其上注明产品名称和商标、牌号、批号、净重、生产日期、厂名和厂址、“防
3 GB/T26039—2010
潮”标志。 7.2 2包装
无汞锌粉用塑料袋密封包装，外用桶或编织袋封装。 7. 3 3运输
产品在运输过程中应防潮、防水、防火、防酸碱，应避免撞击和跌落。 7. 4 4贮存
产品应存放于清洁、干燥、无酸碱的环境中。 7.5 5其他
需方如对产品的标志、包装、运输、贮存等有特殊要求时，由供需双方商定。 7. 6 质量证明书
每批产品应附有质量证明书，注明： a) 生产厂家和商标； b) 产品名称和牌号； c) 批号； d) 净重和件数； e) 分析检验结果和技术监督部门印记； f) 本标准编号； g) 出厂日期。
合同（或订货单）内容
8
本标准所列材料的合同（或订货单)内应包括下列内容： a） 产品名称； b) 产品牌号； c) 化学成分、物理规格、外观质量等特殊要求；
d) 数量； e) 本标准编号： f) 其他。
4 GB/T26039—2010
附录A （规范性附录）
萃取-火焰原子吸收光谱法测定无汞锌粉中铁量
A.1范围
本方法规定了无汞锌粉中铁量的测定。 本方法适用于无汞锌粉中铁量的测定，测定范围：铁含量1.0μg/g~10μg/g。
A.2方法原理
在6mol/L盐酸介质中，甲基异丁基甲酮萃取富集铁，并使其与试样中的大部分锌分离。有机相用火焰原子吸收光谱法测量铁的吸光度
A.3试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂。 A,3.1甲基异丁基甲酮(MIBK)。 A.3.2盐酸，1十1，优级纯。 A.3.3盐酸，1十1，提纯后使用。
提纯步骤：将1十1盐酸（A.3.2)500mL置于1L分液漏斗中，加人MIBK（A.3.1)50mL，振摇 1min，分层后将盐酸放入另一个1L分液漏斗中，加人MIBK（A.3.1)20mL，振摇1min，分层后将盐酸倒入试剂瓶中备用。 A.3.4铁标准储备溶液，100ug/mL
称取金属铁（>99.9%）0.1g，精确到0.1mg；用盐酸（A.3.2)20mL溶解，冷却，移人1000mL容量瓶中，用水稀释至刻度，摇勾备用。 A.3.5铁标准溶液，5μg/mL
吸取铁标准储备溶液（A.3.4)5.00mL置于100mL容量瓶中，加人盐酸（A.3.2)2mL，用水稀释至刻度，摇匀。 A.3.6水,GB/T6682，二级。
A.4仪器
原子吸收分光光度计，铁空心阴极灯。
A.5分析步骤
A.5.1试料
称取试样1g，精确到0.001g。
5 GB/T26039—2010
A.5.2 空白试验
随同试料做空白试验。 A.5.3测定 A.5.3.1 将试料置于125mL三角烧杯中，分次加人盐酸（A.3.3)20mL，盖上表面血，加热至完全溶解（温度不要过高以免溶液蒸发过多），继续加热蒸发至溶液体积10mL，冷却，移人25mL磨口塞比色管中，加水至18mL。加人MIBK（A.3.1)2.00mL，盖上磨口塞，振摇1min，分层后有机相立即用原子吸收分光光度计在波长248.3nm处测量吸光度（用空白溶液作参比）。 A.5.3.2在工作曲线上查出被测元素的量。 A.5.4工作曲线绘制
吸取铁标准溶液（A.3.5）0.00mL、0.20mL、0.50mL、1.00mL、1.50mL、2.00mL置于一组 125mL三角烧杯中，加入盐酸（A.3.3)20mL，加热蒸发至溶液体积10mL。以下按A.5.3.1步骤进行测量（测量吸光度时用0ug溶液调零），绘制工作曲线。
A.6 5分析结果的计算
式（A.1)计算铁含量，以质量分数w.计，数值以微克每克（μg/g)表示：
r. =
..(A.1)
m
式中： m, 自工作曲线上查得的铁质量，单位为微克（ug）；
试料的质量，单位为克（g）。
m
计算结果表示到小数点后一位且最多两位有效数字。
A.7允许差
实验室之间铁含量分析结果的差值应不大于表A1所列的允许差。
表A.1允许差
Wpe / (μg/g) 1.0~3.0 >3.0~10
允许差/（μg/g)
0. 5 1. 0
6
