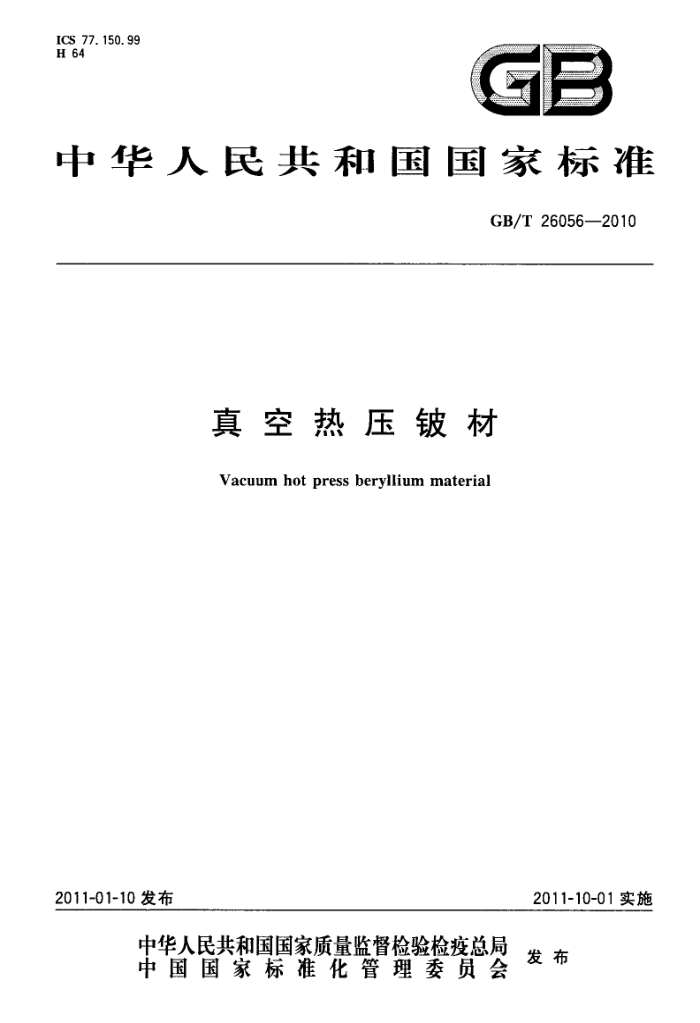

ICS 77. 150. 99 H 64
GB
中华人民共和国国家标准
GB/T260562010
真空热压铍材
Vacuum hot press beryllium material
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26056—2010
前言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：西北稀有金属材料研究院。 本标准主要起草人：董群伟、王战宏、李众、王新成。
I GB/T26056—2010
真空热压铍材
1范围
本标准规定了真空热压铍材的要求、试验方法、检验规则及标志、包装、贮存、运输、质量证明书、合同（或订货单）等内容。
本标准适用于真空热压成型制造的铍材产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T3850致密烧结金属材料与硬质合金密度测定方法 GB/T 6394 金属平均晶粒度测定方法 GJB1550 铍粉、铍材X射线照相检验方法 GJB2513A 铍化学分析方法
3要求
3.1牌号
产品牌号为F80-01。
3.2化学成分
产品的化学成分应符合表1的规定。
表 1
化学成分/%
牌号
杂质元素含量 c
Be
Si
BeO <1.00 ≤0.06 0.10 0.08 0.06 ≤0.06
Al
Fe
Mg
≥99.00
F8001 注：铍含量为100%减去表中杂质元素实测数据总和的余。
3.3力学性能
产品的室温力学性能应符合表2的规定。 GB/T26056—2010
单位为毫米
0
$0.02A
K=8
$0.02A
20F01 古
Lo=25 L=30
10
60
图 1 拉伸试验试样
5检验规则
5.1 检查和验收
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2 2需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准及合同（或订货单）的规定不符时，应在收到产品之日起30日内，以书面形式向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方由供需双方共同进行。 5.2组批
产品应成批提交验收，每批应由同一炉次、同一牌号、同一生产工艺的产品组成。 5.3产品的检验项目和取样规定 5.3.1 产品的检验项目和取样应符合表3的规定。
表 3
检验项目化学成分力学性能平均晶粒尺寸最大晶粒尺寸
取样规定 5. 3. 2 5. 3.3 5. 3. 4 5. 3. 4 逐件逐件逐件逐件
要求的章条号
检查或试验方法章条号
3. 2 3. 3 3. 5 3. 5 3. 4 3. 6 3.6 3. 7
4. 1 4. 2 4. 4 4.5 4. 3 4. 6 4.7 4.8
密度尺寸外观质量内部质量
5.3.2 化学成分的取样规定：在产品的两端面或周面上，去除表皮2mm后，取3个样。使用金属铍制
3 GB/T26056—2010
研钵研磨样品，使样品颗粒尺寸≤1.65mm。 5.3.3力学性能的取样规定：在产品（或坏料）上，取3个$11mm士0.5mm、长度大于61mm的圆棒，将试样加工成图1的尺寸。 5.3.4平均晶粒尺寸和最大晶粒尺寸的取样规定：在产品（或坏料）上，取3个$10mm士0.5mm、长 8mm～10mm的圆棒。先用水磨砂纸将圆棒一端预磨平，再用金刚石粗抛光。用尼龙绸、天鹅绒或其他纤维将粗抛光面精抛至镜面，且无磨制缺陷。 5.4检验结果判定 5.4.1化学成分检验结果与本标准规定不符时，应在同一产品上依据取样规则另取双倍试样对不合格项目进行重复检验，如仍有一个试样的检验结果不合格时，判该批产品不合格。 5.4.2力学性能试验结果中有两个试样检测结果与本标准规定不符时，另取双倍试样进行重复检验，重复检验仍有一个试样不合格时，判该批产品不合格 5.4.3晶粒尺寸检验结果，如三个试样中有一个试样的平均晶粒尺寸与本标准规定不符时，判该批产品不合格；如三个试样中有两个试样的最大晶粒尺寸与本标准规定不符时，应在同一产品上依据取样规则另取双倍试样对不合格项目进行重复检验，如仍有一个试样的检验结果不合格时，判该批产品不合格。 5.4.4 密度检验结果与本标准规定不符时，判该件不合格。 5.4.5 5尺寸检验结果与本标准规定不符时，判该件不合格。 5.4.6 外观质量检验结果与本标准规定不符时，判该件不合格。 5.4.7 内部质量检验结果与本标准规定不符时，判该件不合格。
6标志、包装、贮存、运输和质量证明书
6.1标志 6.1.14 每批产品应附有产品合格证。 6.1.2在每个产品包装箱上应注明“防潮”和“小心轻放”字样或标志，并标明以下内容：
a） 供方名称； b）产品名称及牌号； c) 生产批号或产品批号； d）产品数量； e）产品净重； f）出厂日期。
6.2包装、贮存、运输 6.2.1 将清洗干净的产品装人防潮袋中，外面用海绵进行包裹，装人硬质包装箱内，间隙用海绵等软物填充。 6.2.2 产品应存放在清洁、干燥、通风、防潮、防雨和无酸碱等腐蚀性气氛的环境中。 6.2.3产品在包装和运输过程中应避免剧烈震动、机械碰撞、受潮及腐蚀物质的浸蚀。 6.3质量证明书
每批产品应附有产品质量证明书，其上注明： a） 供方名称； b）产品名称； 4 GB/T26056—2010
c) 牌号； d) 批号或生产日期； e) 重量或件数； f) 本标准编号； g) 各项分析检验结果和供方质检部门检印； h) 检验日期。
7 合同（或订货单）内容
订购本标准所列产品的合同（或订货单）内应包括下列内容： a) 产品名称； b) 牌号； c）尺寸； d) 件数； e）本标准编号； f) 其他。
5
