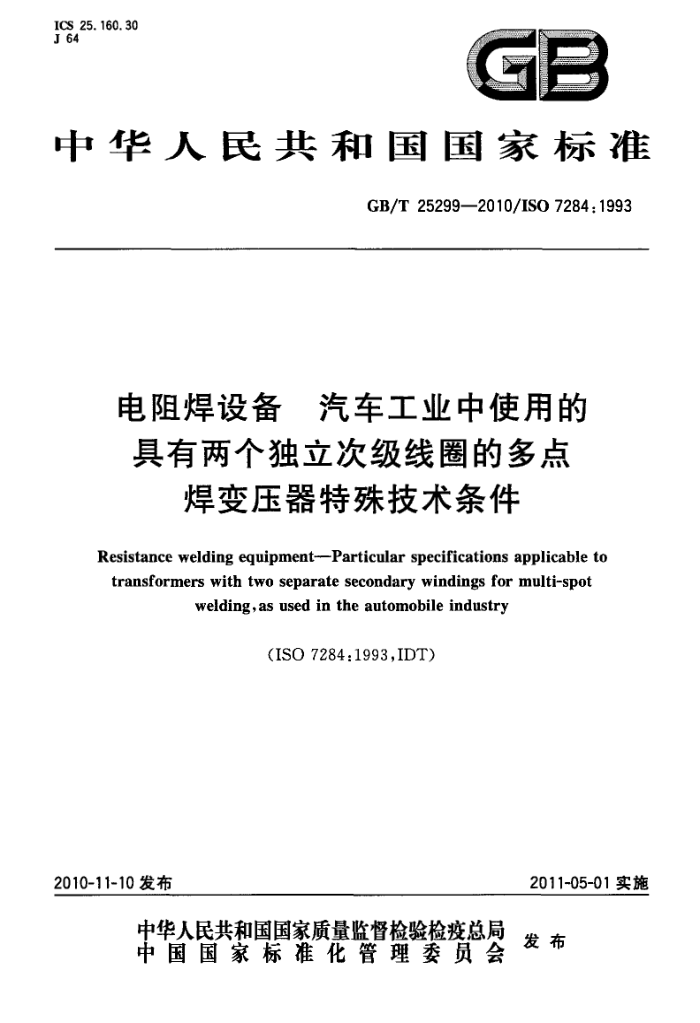

ICS ,25. 160. 30 J 64
GB
中华人民共和国国家标准
GB/T25299—2010/ISO7284:1993
电阻焊设备 汽车工业中使用的具有两个独立次级线圈的多点
焊变压器特殊技术条件
Resistance welding equipment--Particular specifications applicable to transformers with two separate secondary windings for multi-spot
welding,as used in the automobile industry
(ISO7284:1993,IDT)
2011-05-01实施
2010-11-10发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T25299—2010/IS07284:1993
前 言
本标准等同采用ISO7284：1993《电阻焊设备 汽车工业中使用的具有两个独立次级线圈的多点焊变压器特殊技术条件》。
本标准的附录A为规范性附录。 本标准由中国电器工业协会提出。 本标准由全国电焊机标准化技术委员会（SAC/TC70)归口。 本标准起草单位：四川大学、广州松兴电器有限公司、深圳市瑞凌实业股份有限公司、成都三方电气
有限公司。
本标准主要起草人：李晋川、刘国瑛、邱光、江燕、王巍、邹远文。
I GB/T25299—2010/IS07284:1993
电阻焊设备汽车工业中使用的具有两个独立次级线圈的多点
焊变压器特殊技术条件
1范围
本标准给出了按第3章所指定的专用变压器技术条件。本标准是对GB/T25301（ISO5826)（适用于所有变压器的通用技术条件)的补充。
本标准适用于汽车工业中使用的具有两个独立次级线圈的多点焊机的变压器。 注：制造厂和用户之间协商后，可以将本标准用于其他工业部门的多点焊变压器或其他类型的焊机上。
GB/T25301（ISO5826)在各种情况下都是适用的。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8366—2004阻焊电阻焊机机械和电气要求（ISO669：2000，MOD） GB/T25301电阻焊设备适用于所有变压器的通用技术条件（GB/T25301一2010，ISO5826：
1999,IDT)
GB/T17194电气导管电气安装用导管的外径和导管与配件的螺纹（GB/T17194一1997， eqv IEC 60423:1993) 3变压器的类型
本标准适用于表1所规定的各种类型的变压器，其电气特性有：次级空载电压U20、次级连续电流 I2p以及供参考的连续输出功率S和/或50%负载持续率时的额定功率Sso。
在变压器上可以安装、也可以不安装调节次级空载电压U2o的旋转开关。 变压器类型中所定义的功率是初级功率，即两个次级线圈的功率之和。
表1变压器类型和电气特性有旋转开关时的U2。
Sp/kVA
无旋转开关时的U20/V
Izp/kA
Sso/kVA
位置 1 2 3 4 1 2 3 4
V 3. 0 3. 6 4. 2 5. 0 5. 0 5. 6 6. 3 7. 1
5. 6
28
5. 0
40
7. 1
6.3
45
63
1 GB/T25299—2010/ISO7284:1993
表1(续)
有旋转开关时的U20 位置
无旋转开关时的Uz/V
Izp /kA
Se/kVA
Sso/kVA
V 7. 1 8.0 9.0 10. 0
1 2 3 A
71
10. 0
7. 1
100
注1；在初级侧用旋转开关或一组接线端子选择次级电压。下面的条款中，只示意旋转开关的安装位置。 注2：有关次级连续电流Izp以及次级空载电压Uzo的要求见GB/T25301(ISO5826)。
总体要求除非另有规定，否则GB/T25301(ISO5826)中未被本标准修改的技术要求都应满足。
5旋转开关的位置
若在变压器上安装旋转开关，应安装在图1所示的五个位置中的任一个位置，也可以在变压器之外独立安装，即位置6。
x
JO
-
a）位置1
b）位置2和5
? 位置3和4
图1旋转开关的安装位置
6尺寸 6.1变压器
变压器的尺寸如图2和表2所示。
表2与次级连续电流相对应的尺寸L1、L2和L3
尺寸/mm
变压器 Izp/kA 5. 6 6.3 7. 1
W
12 224 280 400
l3 408 458 568
500 550 660
2 GB/T25299--2010/IS07284:1993
单位为毫米
40 ~ 60
40 ~ 60
Rp1/4*
drarot
中 甲
8±0.
tu 08
i 120±0.5 1.6
38 ± 0. 5
1.6 1
H
Lro
1
+i
：
.
+
-
0
43±0.2 129±0.5
45±0.5 184±1
初级输入见7.4.2
旋转开关 50
2
a
127±0.5. 所有孔M12-6H 深18
所有孔M12-6H 深18
铭牌
140 max
ttOW
o Z1
-
B
178±0.5
旋转开关位置1
施转开关位置2~5
图2次级接线端的尺寸和排列
6.2旋转开关
若旋转开关独立于变压器之外安装时，旋转开关的尺寸如图3所示。
单位为寒米
2
140max
184
必要时
注：尺寸都是轮席尺寸，含初级进线所必需的余量，见7.4.2。
图3分离式旋转开关（即位置6)的尺寸一 一手柄的位量
3 GB/T25299—2010/ISO7284:1993
7结构 7.1次级接线端
次级接线端的排列和尺寸如图2和表2所示。 7.2冷却水回路
冷却水系统应保证在额定水流量为4L/min时，变压器获得有效的冷却。冷却水的最高进水温度为30℃。
在水压力为1MPa时不应泄漏。 在额定水流量时，冷却水的压降不应超过0.06MPa。
7.3旋转开关 7.3.1旋转开关有五档，其中四档是工作档，--档为空档。
旋转开关的设计应满足： a）能够完成一档到另一档的快速切换； b）在各档都能提供可靠的定位； c）应防止从第四档向零档(空档)的直接转换。
7.3.2电压增加的方向应为顺时针方向。 7.3.3开关转换时的扭矩不应大于6N·m，手柄的长度约为80mm。 7.3.4开关罩壳应对手柄加以防护，防止积水渗入到变压器内。 7.3.5旋转开关应安装在第5章所指定的任何一个位置上。 7.4初级接线 7.4.1电缆和接线端子
用于初级接线的电缆和接线端子应满足初级可能通过的电流要求，并应符合相关标准的规定。 7.4.2电缆的进线
应根据附录A给出的一-种方案，安排与变压器和旋转开关相连接的电缆的进线位置，电缆进人变压器的螺孔位置如图2所示。 7.5空载电流
空载电流值不应大于表3给出的限值。
表3 空载电流I。的限值 U./V 415
Sp &VA kVA kVA
S.
Izp kA
Sso
400
230
500
550
690
I。/A 13.5 11. 2 10.2 8. 1
5. 6 6,3 7.1
14 20.5 25
28 45 71
40 63 100
5. 6 8.2 10
24.5 36 43.5
12
19, 7 24. 1
16.4 20
14. 9 18. 2 14, 5
8检验
按GB/T25301(ISO5826）规定的检验方法进行检验。
9标志
符合本标准的变压器应依次标志：
4 GB/T25299--2010/IS07284:1993
本标准代号；
a) b) 次级接线端的排列（见图2）：
c) 旋转开关的位置（见第5章）。若无旋转开关，用0表示变压器不调级；用7则表示变压器次级
电压是用一组接线端来调级；次级空载电压U2（见表1)；连续输出功率Sp（见表1）；
d) e)
f)初级电压Ui。 例如：变压器 GB/T 25299-B-1-7.1-45-380 GB/T25299--2010/IS07284:1993
附录A （规范性附录）
用于初级接线的电缆进线端的规定
A.1变压器
用于连接变压器初级的电缆进线端的布置有两种可供选择的方案。 A.1.1应在变压器四个侧面的每一个面上，按图2所指定位置，各制一个或两个螺纹孔。
利用这些螺孔安装电缆所使用的导管。其他一些孔应利用带螺纹的专用堵头封住。导管和螺纹的尺寸在表A.1中给出。
表A.1导管尺寸
钢导管和堵头的螺纹符合GB/T17194的规定
导管编号
Izp kA
3
1
标称尺寸/mm
5. 6 6.3 7.1
32 40 40
50 50 50
A.1.2应在变压器的四个侧面上各加工一个开口，每一个开口都用一块板盖住，一块或几块盖板上可加工出一个通过电缆导管的通孔，其余的盖板无此孔。
盖板的尺寸如图A.1所示，开口的位置应在如图2所给定的位置上，导管的尺寸在表A.1中给出。
单位为毫米
管道，见表A.1
接头
"g94T
不带管的板
+
86 100
变压器
图A.1 变压器盖板的尺寸
A.2旋转开关
电缆的进线端有三种可供选择的方案用于初级和旋转开关的连接。 A.2.1在开关的外壳上开四个口，如图A.1所示。这些开口应该用如A.1.1所指定的装有电缆导管的或不装有电缆导管的盖板盖住。
板的尺寸表示在图A.2中。按照GB/T17194的规定，导管尺寸应为40mm A.2.2螺纹孔应制在开关上装有手柄的这一侧的表面上，其对面是一个可拆卸的板。
