ICS 27.010 F 01

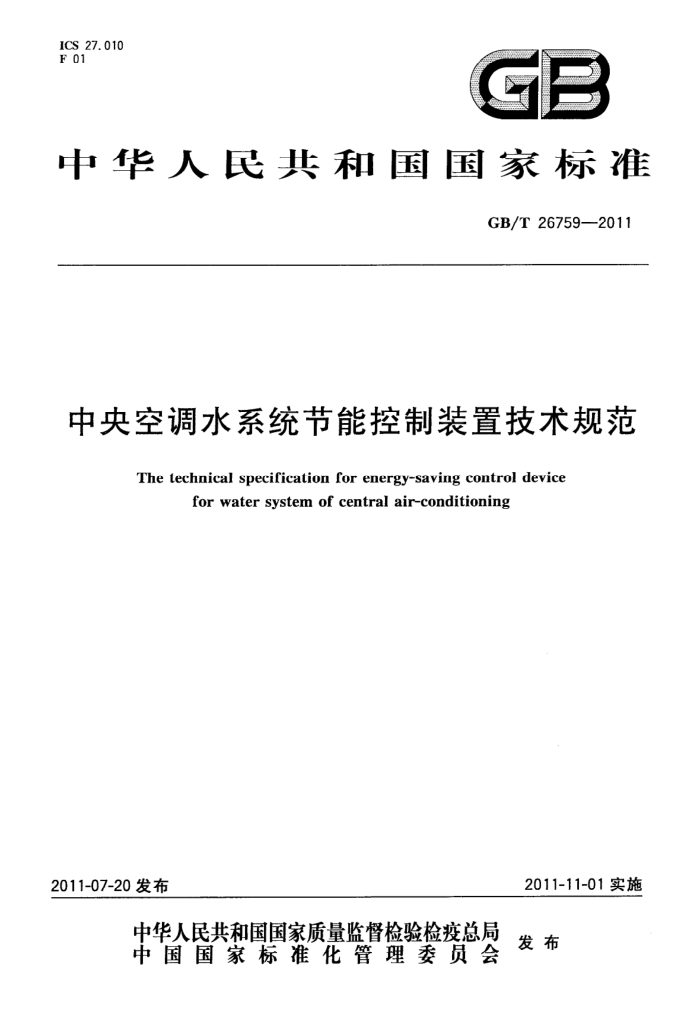

中华人民共和国国家标准
GB/T267592011
中央空调水系统节能控制装置技术规范
The technical specification for energy-saving control device
for water system of central air-conditioning
2011-11-01实施
2011-07-20发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26759—2011
目 次
前言 1 范围 2 规范性引用文件术语和定义
I
3
4技术要求 5基本功能 6试验规范…
:
8
12
标志、包装、运输、贮存附录A（资料性附录）节能率测试方法
7
16
18
表1主电路母线与绝缘导线颜色标记表2主电路的相序排列表3机柜内部各部件的温升表4与控制柜(箱)接地点连接的保护导线截面表5节能控制装置的高频干扰要求表6节能控制装置允许发射的传导扰动电压极限值表7节能控制装置允许发射的电磁辐射干扰极限值表A.1中央空调系统节能率测试数据记录表（一）表A.2中央空调系统节能率测试计算表（- 表A.3中央空调系统节能率测试数据记录表(二）表A.4中央空调系统节能率测试计算表（二）表A.5中央空调系统节能率测试运行参数记录表
20 21 22 23 24 GB/T 267592011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准的附录A为资料性附录。 本标准由全国能源基础与管理标准化技术委员会（SAC/TC20)提出并归口。 本标准起草单位：贵州汇通华城楼宇科技有限公司、中国标准化研究院、中国建筑科学研究院、贵阳
市质量技术监督局、深圳市汇川技术股份有限公司、武汉市建筑设计院、中国建筑西北设计研究院有限公司、华森建筑与工程设计顾问有限公司、深圳大学建筑设计研究院、中铁第四勘察设计院集团有限公司、中国人民解放军后勤工程学院建筑设计研究院、上海裕生智能节能设备有限公司、华南理工大学、广西华蓝设计（集团)有限公司、深圳天圳自动化技术有限公司、贵州省建筑设计研究院、中国建筑西南设计研究院有限公司、四川省建筑设计院。
本标准主要起草人：李玉街、蔡小兵、成建宏、王虹、郭林、罗敏、柏子平、李蔚、周敏、王红朝、郑文国、 车轮飞、刘学义、施永权、刘金平、廖瑞海、杨俊、吴国庆、邓长彬、戎向阳。
目 GB/T26759—2011
中央空调水系统节能控制装置技术规范
1范围
本标准规定了中央空调水系统节能控制装置（以下简称节能控制装置)的技术要求、基本功能、试验规范及标志、包装、运输、贮存等。
本标准适用于中央空调水系统节能控制装置的设计、生产、试验和使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3797电气控制设备 GB/T4205人机界面标志标识的基本和安全规则操作规则 GB4208外壳防护等级（IP代码）（GB4208--2008，IEC60529：2001，IDT） GB7251.1一2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设
备（IEC60439-1：1999，IDT)
GB/Z17625.6电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制（GB/Z17625.6—2003，IEC/TR61000-3-4：1998，IDT）
JB/T3085电力传动控制装置的产品包装与运输规程 JGJ176公共建筑节能改造技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
中央空调水系统 water system of central air-conditioning 中央空调系统中以水（包括盐水、乙二醇等）为介质的冷（热）量输送和分配系统，一般包括冷冻水
（热水)系统和冷却水系统。 3. 2
中央空调水系统节能控制装置energy-savingcontroldeviceforwatersystemofcentralair-condi tioning
应用现代计算机技术、自动控制技术、变频调速技术、系统集成技术等，对中央空调水系统的运行进行优化控制以提高空调系统能源利用效率的一种自动化控制装置。 3. 3
智能控制单元intelligentcontrolunit 安装于节能控制装置的控制柜（箱）中，实现节能控制装置与被控对象间模拟量或数字量的数据交
换、且能独立控制被控对象的电路功能组合。
1 GB/T267592011
3. 4
系统节能率systemenergy-savingrate 在环境条件相近、运行工况和运行时间相同的情况下，同一空调系统应用节能控制装置所节约的能
耗量与未应用节能控制装置的能耗量之比的百分数（%）。
4技术要求
4.1正常使用条件
节能控制装置均为室内安装，并能在规定的条件下正常工作。 4.1.1环境温度和相对湿度
环境温度为一5℃～40℃，而且在24h内其平均温度不超过35℃。 在最高温度为40℃时，相对湿度不应超过50%。在较低温度时，允许有较大的相对湿度，但无
凝露。 4.1.2污染等级
安装场所空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体，也无危害绝缘的气体和蒸气。如果没有其他规定，一般应按GB7251.1一2005中6.1.2.3规定的污染等级2环境中使用。 4.1.3海拔
当节能控制装置安装场地的海拔不超过1000m时，可按其额定输出功率使用；当节能控制装置安装场地的海拔超过1000m时，需要对节能控制装置降额使用（以1000m为基准，海拔每超过100m 相应降额1%使用）。 4.1.4安装条件
节能控制装置的安装场所应无剧烈震动或冲击，并应留有维修空间。对于垂直安装的设备，安装倾斜度≤3°。 4.1.5供电电源
应符合以下规定：
a) 交流电压偏差范围不超过输人额定电压的士10%，短时（0.5s以内）电压波动范围为输人额定
电压的一15%~10%； b）交流电源频率波动不超过额定频率的土2%； c) 电压的相对谐波分量不超过10%。
4.2一般要求 4.2.1元、器件
节能控制装置所用的元、器件，应符合相关的标准。制造商应尽可能采用标准元、器件。所有元、器件的选用应符合设计要求。 4.2.2控制单元
节能控制装置中所用的控制单元，应符合GB/T3797规定的要求。
2
