ICS 83.080.01 CCSG31
C

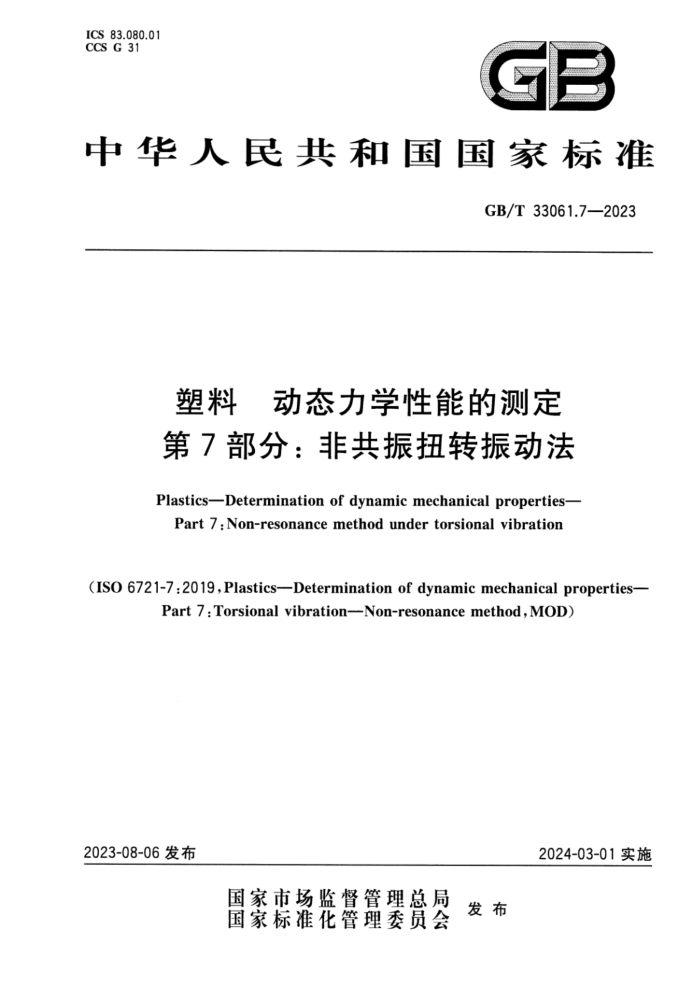

中华人民共和国国家标准
GB/T 33061.7--2023
塑料 动态力学性能的测定第7部分：非共振扭转振动法 Plastics-Determination of dyanie mechanical properties- Part 7:Non-resonance method under torsional yibration
(1S06721-7.2019,Plastics---Determinationof dynamicemechanicalproperties-
Part 7,Torsional vibration--Non-resonance method,MoD)
2023-08-06发布
2024-03-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GET$017-023
前富
本文件授照G/T1.1-202标准化工作零财第】分标推化文件的结构和意草规期的定解萃：
本文件#G3/T38001题料忘力学经能的刻定的第？分，GB/T330%巴疑宠布了就下部务：
#价馆找分单共控频动 5就分：共周法分法第？#分非我服报轮狐卖法第10帮分，使用平行平板搬落靠变仅测定复款期到宠第11价。孩璃化转变邀度。 本文件修孩来用130721-12018版料微态力学性能的减定单#都分就特摄动非共握祛本文件与107214：2019相比，在结格上有教多满整。个文件之间的销第号变化对魔一觉
见财影A
本文件与1806721-4：2019相瑞，存在装款技术装界：在所梦技的繁款的外谢真惠经白位爱用毒直苹缘>进行了标示。这费校术善界及其愿国就表脑财录B。
本文种做了下列端解性做弹。 “方与玩有标准诗理，格标声名你政为料商在力学性能的微定第？部公非其摄扭转报
动法 --H#料件号用59GB/T330611##TIS06T21-1GB/T33001.0誉换T13O6721-6
第1荤特特导厂的解释藏试样的健蒙面尺可和长度姐其#度比待谢罐料商至少100格更最
为格由家个就学的练赠在是，添款在备不同厚健的成，再双感住健您
小爱异成发注美6）
一增加了*关于果用摄妞祝手有利于保特就样宠的实持为，提商试验的意预性的注，活.3）将茗发现持力对诺定值有显营送响，试摔的实特菌可能大。选用更大文持菌或草宽
的试祥有于降催族影晚，“更我游注（93 增加了图录A（资舞性）本文件与1508721-7：201构幕号对照览费增加了我8发料本文件与15121-72019技热开及其原用宽表请在意本文件的禁丝内容可能教及专和。本文件的发布机不承扭识谢安利购资任，本文件由中国石海利化学工业装合会舞出本文件由全国题料标准化技术员会（品AC/TC15）妇口。 本文待都草单说：广州质盘监专测研究院，上通用五汽事股舒者限公西，沃装健祥挖（上游）
有凝公商、厨新学仪器商资（上港）有限公司、门市科力电子有公司，新江龙土达案周用品有限公司，中蒸联光化工研究设计院有限公建，中石化（北京）化工研究院有服公司·福建宏高公茂电机有限公司，家莞市贸南斯材料有限公司、资嘉海容商用冷越股务有限公司，联城大学、中华人民共#国青岛大修
.1 GB/T33081.7-20Z3
嫁美咨林有产品发最蓝督技發院
本文件主聚辉草人：陈律力先郭推、王菜、#像活、李真激、营金，刘宣伯、字院烤余玲吴杰，王装英未满森、腾谋馬高意照迎理、事商离。 GB/T33061.7-2023
引言
动态力学分析（DMA)在避序控滋下测最物质在交变应力戴应变作用下的赖度，测定结果反映了材料的黏弹性
本文件使用DMA方扶，确定塑料在非其搅扭转振敬模式下的剪切模量，包括错能模量和损能模量，以及损耗医子随摄度的变化，根据这些数插，可表征搬料的各级松驰行为及转变等，获得与楚料使用性质相关的数婴参数，
GB/T33061规定了各种在续性猫弹行为范圈内测定测选熟动态力学性能的方法。摄肉以下部分构成。
一第1部分：题划。月的在子意立动态力学性能的谢定试验方法中道用的定义和各方面内容。 一第2擎分：扭摆法，自的在于为扭转模量的错能和摄轻分量的测定，确立可操作，可追激，可
实的程序。 一第3部分：共最尊随摄意癌线送。自的在于为您质要料的春图复会模量多，“和用于隔音的层
压科的限尼特住的题定，确立可操作，可追额，可证实的程序。 一第4影分非共拉使摄动送。日的在于为爱群拉伴意戴模最“的受道非共握方然的测定
立可操作，可道溯、可证实的序。 一第5部分：非共求湾摄握动法。目的在于为塑料弯曲复数模量E，“的受追非共握方法的测定，
遵立可操作，可追制、闻证实的接厚，
一第6部分非共报剪尊初振动法。日的在于为塑料剪初复款模是G“的受追非共振方法的定，
磷立码操作、可退物，可证实的整摩， -第7部分：非共振扭转振动法。目的在于为条状或择状固体衰合愉的剪切复数模量的扭
转非共最方法的测定，确立可操作，可追激，可证实的稳序。 .第8部分：波传导频向剪切撤动法。目的在于为聚合物的织向复数模量L相剪切复数模量
心，的储分意的定，需立可操作、可追遇，可证实的程序。
-第部分产速感冲传播拉停握动法。日的在于为案合物复合拉神模量E*的存储分量的读
定，确立可操作，可追费，可证实的程序，第10部分：便用平行板摄幕流变仪测定复数剪切度。自的在于为赢合物熔体动态流变性能
试验方法的测定，确立可操作、可追额，可证实的程序， --第11部分：皱璃化转变激度。目的在于为动态力学性能确定玻璃化装变激度（T。）的测定：确
立罚操作、可遗费，可证实的程序第1么靠分，非共蒙压动法，国的在于为豪全物的压箱复合模量E，的测定，碗立可操作，
可追额、可证实的程序。
影 GB/T33061.7—2023
塑料动态力学性能的测定第7部分：非共振扭转振动法
1范围
本文件描述了在0.001Hz～100Hz频率范围内测定矩形或圆柱形固体塑料的剪切复数模量G'的扭转非共振方法。更高的频率可能导致测定的动态性能出现较大的误差（见10.1.1和9.5.1）。
本文件适用于10MPa（硬橡胶）～10GPa（纤维增强塑料）动态储能模量的测定，也可用于研究模量小于10MPa的塑料，但采用简单的剪切（见GB/T33061.6)或平行板之间薄层的扭转变形可更精确测定其动态力学性能。
本文件特别适用于损耗因子大于0.02的测定，以便于研究大多数玻璃态-橡胶态松弛区的动态性能随温度和频率的变化（见GB/T33061.1）。
注：扭摆法（见ISO6721-2)可用于损耗因子小于0.1的测定，但是本文件描述的方法能够覆盖更宽和连续的频率
范围。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T33061.1 1塑料动态力学性能的测定 第1部分：通则（GB/T33061.1—2016，ISO6721-1： 2011,MOD)
3术语、定义和符号
3.1术语和定义
GB/T33061.1界定的术语和定义适用于本文件。 3.2符号
下列符号适用于本文件。 b：矩形试样的宽度，单位为米（m）。 f：测量频率，单位赫兹（Hz)。 G，G'：剪切储能模量的表观值和修正值，单位为帕斯卡（Pa)。 G”：剪切损耗模量，单位为帕斯卡（Pa）。 h：矩形试样的厚度，单位为米（m）。 Ip：每单位长度试样的横截面极惯性矩，单位为米的4次方（m*）。 IT：扭矩传感器和试样之间加载组件的惯性矩，单位为千克平方米（kg·m）。 L.：两个夹具间的试样长度，单位为米（m）。 l：长度修正值，单位为米（m）。 r：圆柱形试样的半径，单位为米（m）。
1 GB/T 33061.7—2023
b)
a)
标引序号说明：
扭矩传感器T； 2- 一夹具Ci；
1
试样S；旋转位移传感器R；驱动装置D；
3 4
5
6 悬架Su;
夹具C2。 注：在a)中，驱动装置扭矩传感器T是独立的组件，而在b)中，这两种功能由单个组件D实行。
图1扭转动态模量测试用加载组件示意图
5.1.2夹具
夹具在常温和低温下能夹持试样，防止试样在扭转变形过程中滑动。 两个夹具之间的间距应是可调的，以便加载不同长度的试样和进行长度修正（见10.1.4）。夹具间
距具备微调功能，允许试样的热膨胀，可避免试样在高温下屈曲而产生表观模量误差。
加载试样时，夹具相对于力传感器的错位会在传感器上产生扭矩的横向分量。加载组件和试样的轴线应重合，以确保传感器记录的横向分量小于施加扭矩的1%。 5.1.3传感器
能够测量随时间变化的扭矩、位移或这些量的比值。传感器的测量扭矩和长度的校准可溯源到国家基准。为了测定动态性能，校准应精确到施加在试样上的周期性扭矩和位移的振幅的士2%。
3 GB/T33061.7—2023
5.2 电子数据处理设备
能够记录周期性扭矩和位移的振幅，精度为士1%，周期性扭矩和位移的振幅之间相位角的精度为士0.1°，频率精度为士10%。 5.3 温度测量和控制
按照GB/T33061.1的规定。 5.4 测量试样尺寸的仪器
按照GB/T33061.1的规定。
6试样 6.1 一般要求
按照GB/T33061.1的规定。 6.2形状和尺寸
推荐使用矩形或圆柱形的试样。沿试样长度方向，矩形的宽度和厚度、圆柱的直径的偏差不应超过相应平均值的2%。
试样的尺寸不是影响测试的关键因素，但是增加试样的长度可降低夹持效应的影响，同样，减小截面积也可以减小夹持效应的影响。满足某些6/h值的矩形试样（见3.2和10.1.3），可不进行长度修正。 对于储能模量高（≥1GPa）的塑料，应使用长而薄试样以提高角位移的测量精度。对于储能模量低（<100MPa)的塑料，宜使用相对短而厚试样以保证扭矩的测量精度。
注：由于每个试样的结构可能存在差异，通过注塑制备不同厚度的试样，观察动态性能的微小差异。 6.3试样制备
按照GB/T33061.1的规定。
试样数量
7
按照GB/T33061.1的规定。
8 状态调节
按照GB/T33061.1的规定。
9 测试 9.1 试验环境
按照GB/T33061.1的规定。 9.2 试样横截面的测量
按照GB/T33061.1的规定。
4
