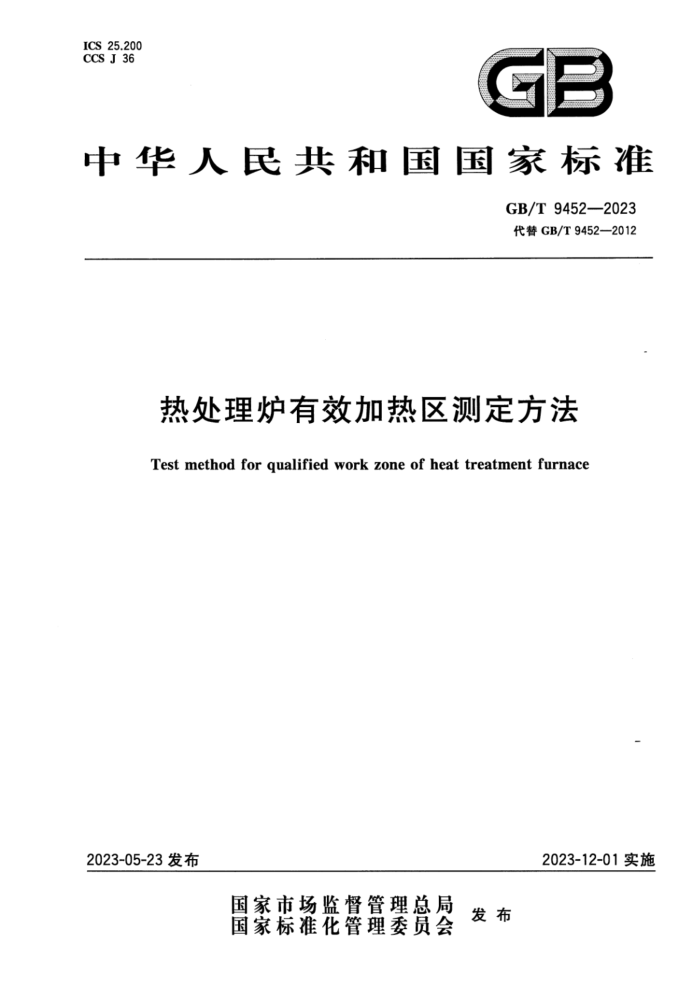

IC 25.20 OCS
中华人民共和国国家标准
GB/T 9452--2023 代#GT8452-2012
热处理炉有效加热区测定方法
Test nethod for fualificd work zone of Hcat treatment furnace
2023-12-01实施
2023-05-23发布
国家市场蓝督管理总局
国家标化管理委员会 发布 GB/T9452-2023
目 次
育 1 花 2 规载性引用文件 3 术语森定艾 4 热处理炉按温虎均有性分类 5 有效加装区初始想定和雨潮定 6 测就系镜 7 潮试方法 8 有教加慈区测试评定 9 记常与推告+3 10管理最A（资料性） 有教加热区测试记录我，附录B资料性） 有效加热区测定合格证
3
2
12 12 13 14 15
E GB/T9452-2023
前膏
本文件接照GB/T1.1一2020标准化工作导则第1部分标准化文件的结构和趣章规厕的规
起草。
本文件代替GB/T9452一2012热处理炉有效加热区测定方法》，与GB/T9452--2012相比，除结构调整和缘辑性改动外，主要技术变化如下
）增加了“其他娜热设备也可参照执行”（见第1章）， 1）增规了规落性引用文件GB/T30825（见第3章和4.1)，）更改了规范性引用文件，将GB/T16839.2更改为GB/T16839.1（见6.2.12012年版的6.2） d): 增加了规范性引用文件JB/T8901（见6.2.1)， e) 增加了术语和定义（见3.7，3.8、3.9）1 D 将“记录仪衰"夏改为“数字式记录仪表（见4,1，2012年版的第4章））增加了“常用热处理工艺对温度均勺性的要求”（见表2） b) 将“实施条件和定周期更改为*有效加热区初始测定和周期测定”，增加和更改了两种测定
方法的相度要求（见第5章，2012年版的第5章） 0 特“检测装暨”更改为”测试系统”，除了“测过綫游的连接图”，增加和更改了对客组成部分的
规定（见第6章，表5表6和图1，2012年版的第6章、爽3表4和图2）： 12 更敢了对试方搭的规定见7.2.7.3，7.42012年版的7.2.7.3.7.4）.亲了黛复购试*的要
求《见2012年版的7.5）， k）增切了评定有效加热区是否*童新测试"的结论（见8.3）： 133 整“格酬提售更改为记录与报奇*，加了记录的项目，要政了对提告内等的规定（感第S
章，2012年版的第9章）：）更改了对*替理的规定（见102,10.3，10,4，2012年版的10.2.10.3.10.4)。 请注意本文件的某些内容可能部及专利，本文样的发布机构不感摄识别专利的资任本文件由全国热处理标准化技术委员会（SAC/TC75）提出邦归口。 本文件草单位：广东世创金属科技股有限公司，北京机电研究所有限公，江苏丰东热技术有
限公司、中航长城计量测试（天举）有限公司、天辨市热处现研究所有限公司二意（德阳）量型装备有限公司、翻中车天力徽业有服公司、常州新区海海热处理工程膏限公司、江苏丰东热处理及教面性工程捷术研究有限公司，商安教分析秘爵套限公司、西安播来特帮处有限公商。
本文件主要超草人，董小虹、徐联明、脚建华，常玉敏、吕国义、李销，王广生，宋宝敬、李安富。 苏立武、股和平、史窄森、张麟香、李贤游、庞硕、杨被，
本文件于1988年首次发布，2003年第一次修订，2012年第二次够订，本次为第三次够订，
I GB/T 9452--2023
热处理炉有效加热区测定方法
1龙园
本文件烧定了热处现炉按温度地勾性分类，有效加热区初始测定和周期测定，熟试系镜，试方法，编集评定，范亲导报告以及管理的要求
本文件适用于谢定热处理炉在使用蕴度范团内满足温度博的性要求的有效加热区。本文件不造用子春秘加热护中教有定的工艺规定热温度或不要求想度的询性商加热区，其您加热境餐可参购执行。
2规范性引用文件
下列文件中的内容逼过文中的规范性孕用前构成本文件必不可少的条款。其争，注日期的引用文件，仅该目期对这的版本适用于本文件不注日期的用文件，其最新版本（包搭所食的修改单）适用于本文件。
GB/T 1598 铂络10-铂热电修丝销袋13销热电修丝、销30-销链6热电码丝 GB/T 2614 铁络硅热电仪丝 GB/T2903 铸调锦（康铜）热电调垫 GB/T4989 热电隔用补偿学线 GB/T 4S50 热电便用补微导载合金丝 GB/T4393 保铭-钢梯（康钢）热电餐丝 GB/T4994 铁-氧染（糜锅）热电丝 GB/T 697T 电阻滤度计用拍丝 GB/T7232 金属热处磁工艺术语 GB/T13324 热处理设备术话 GB/T16839.1 热电價第1部分：电动爆藏和允 GB/T17615 辣第硅-菜硅镁热电码丝 GB/T 18AM 铠装热电信电维及装热电码 GB/T 30825 热处理温度测意 JR/T8901 贵金网池装热电信电缆
3术馨和定文
GBT232，始/T13324帮GB/T30825养定的以设下翼术活新定支造用于本文件。
3.1
工艺测定# processtemperatue 限据工件热处遥的国的材料美，由热处现工艺您定的加热度。
3.2
蔬庭均匀性 Etenperatue uniforxity 热处惠炉有效加热区内摄度的烤匀程度，指有效加热区内各测试点摄度相对于最定湿度的最大简益。 生：通常示务土”。
1 GBT8452---2023
3.3
有教机装区W 在加教护中，整超度修划丽孩定的稳庭热处理工北理定经座及维房诊快的工作空具
$.4
家款知医ireialifdorke 为刻新热处通护的有教加越庭，在进行检刻能，解指游处送护的接格，控高式及其健条件而演光
服定的测湿空间：一最为热处幕炉制意广成育关标推所热定牌工作空间， 3.8
壳诚玲 Holoadet 悠社通您内未蒙人工停享代用品情说下测定有教新部区的试服。
3.6
美蒸试验Jead test 热证强炉内装人工件实代用路情说下满有教加热医的试股：
8.
初洲密halteat 新授产戒经过大缝，技术政微及他用社滋中有健，家，装的热教建萨，为确定合将工作区，工
作塑庭靠城和护子类城选行购有教加誉区想庭。 3.囍
爱翔宝periocietest 热处邀产在使用过医中接定新欢定期进行的有效加热区规定
3.9
蒙庭森stakilation 新有捷制和记豪传器摄皮均在允许的地勾性请益游调内，每个区的整度控健保持在设定摄度：蓝
刻最新定新有有教加热医测定传感馨摄度均达到所信的城河生教图，井能定所有传馨源聚设有虚示出持装肉上成声下错离设定点的变化超势，达到照魔均好性到完德定。
4热处理炉按费童绘匀性分
零】热处誉有教加落区的温度均有性分七类：其根垫摄健表准精成餐划和数字式记录仪衰度1
裁1 精健理炉然超度的生分整爱实健装能颜康经
美馨蓝华美感 有#皮有保 温饮宾准秘理教刻/餐
起柔优费质惠频烈*哦
1 -- I 旺 1 V
o.l 0.2 0.5 0.% D.E 0.5 1.0
热发 8.3 0.5 R.S 0.6 0.5 1.0
张士蔡出10 土
精效仅家的推雅就级袋G/的通
& GE/T3452-2093
4,2 常用热然滋工艺财溢度博性的聚求纯表
表2常用热处限工营维度均为性梦薇盈工艺華爽庆
婴康鸡匀性/
瑞土10 +10 燕生 ±10 ±15 土 20 戴0 K士 e 士10 魏士 ±10 士士 10 AI5 土期 ±0 士 #士0 新叶十
酱正光等蓝发
完余温火、不老全退壳欢花滋灸火
滋灸
无酷白点源意+群够鼎发烫慧定化滋
帆体滚进气体移藏时蒙戏小于就等于忆滋火简馨就夏，中阁莲火太于艺滋火
商溢合意热就理
开款遵火欢国游处递 #
教会金总处项
谢凝滋爽
新合企热处理
成诗餐，球器剪快洋火，同文灰清教欢服特免静种来
紫湾
可镀特饮遥火宰火、国火、时效火然理高空商医气牌真空诚播#
真空热处理
，对子大特最祥，热然点炉的溢的有性您放好的高后与产品热猫工艺医求一家
5 有效加热区初狐定利周舞测定
51 初精刻定 5，1.新的热处邀护，轻过大修成技本政遗的热处握炉，在正式授产就麻对育效加然区进行初始初定， 512热处孩炒在使用过餐中，当期班下测情祝之一时这成理行有教加端区机好刻定
3 GB/T 3452--2023
a> 热处班护搬赶（设计为有轮子求其他领楼态式接动的你子除外）！ b) 育教知热区花爱套化成体积护大 2) 扩大了工作蔬斑范阁： d3 护气流动方式和速度生变化（如导真板位境，风感，真最等）！ e 魔火材料的型子欢厚皮改变
期热元神藏影类益惑位置改变： 2) 爱器只教量，类型成位置晚变： h) 真空炉热区设计或材料发生变化！ D 报度控制传感疑化（类盟、规格、精格）和化质改爽： i 感烧压力设定改变 k> 护子压力设定碗变：
控制仪教的遗定餐数更改： m) 热处殖护生产对能皮工艺变更，带夏播高有教加热区溢理均习性， > 热处理产品出我不合格现家：融查纳与题说地每性有关 3) 超过境觉的检制瑞期井连然三卡情以上来饮用的热健理炉重新启游为。
5.2 周期测定 5.2.1 热外盗炉在健用过照中度对有教划热区进行调期创宠，题定的商期皮格各率8的提定。
表热处遗炉有效加热区测楚团期
经处湿炉舞期
有教树热区盟皮地沟经
测定网期/月
ps I 蓝 3 V
土3 出出 ±18 ±18
堂 2 囍器 6 & 12
酒
±
，对快用衣活的热效顶萨，其谢定可设尚长。对用于求美健秘非重件的教处护，经灶一格工艺雅生能试发证其科定网销您考然长。
522对于有多个不同有教加热区的热处惠护，成分划进行谢试，这可找其中最冠的美定属期间健进行到庭 5.2.3当到期未能及耐进行有效加热区刻定时，允许道当建长时间，但不度超过表4的规定，猫长时简层的下一个#定属期不成腾延，解接愿期计算。
表4有效热区周质测定时急许送长的时间
发/
九许耀过尚时时
2 6 12 GB/T9452—2023
6 测试系统
6.1 组成
有效加热区测试系统通常由温度传感器、补偿导线、测量仪表和测温架等组成。
6.2 温度传感器 6.2.1 温度传感器热电偶应符合GB/T1598、GB/T2614、GB/T2903、GB/T4993、GB/T4994、 GB/T5977、GB/T17615和GB/T16839.1的规定。对于真空炉和可控气氛炉应采用铠装热电偶，铠装热电偶应符合GB/T18404的规定，贵金属铠装热电偶电缆应符合JB/T8901的规定；也可以使用带保护管的热电偶，保护管应气密性良好；对于盐浴炉，应采用带有耐腐蚀保护管的温度传感器。 6.2.2 测试用温度传感器的允差应不大于士1.5℃或士0.4%t，允许两者中取较大者。表5为可使用的温度传感器类型及等级，推荐使用高准确度等级的传感器。
表5 热处理炉有效加热区测试用温度传感器
允差/℃ ±1.0
传感器名称
分度号 等级
测试温度范围/℃
<1 100 ≥1 100 0~1600 <1100 ≥1 100 0~1 600 600~1700 40~1000 40~1000 -40~800 -40~750 -40~350 50~250 100～450
1
±[1.0+0.003(t1100)]
铂10-铂热电偶
S
±1.5或±0.25%t
2
±1.0
1
±[1.0+0.003(t1100)]
铂佬13-铂热电偶
R
±1.5或±0.25%t ±1.5或±0.25%t ±1.5或±0.4%t ±1.5或±0.4%t ±1.5或±0.4%t ±1.5或±0.4%t ±0.5或±0.4%t ±(0.10+0.17%t) ±(0.15+0.2%t)
2
铂佬30-铂佬6热电偶 B 2
K N E J T
镍铬-镍硅(铝)热电偶镍铬硅-镍硅镁热电偶镍铬-铜镍热电偶
1 1 1 1 1 AA A
铁-铜镍热电偶铜-铜镍热电偶
铂电阻
PRT
注：t为被测温度的绝对值。
6.2.3 测试用温度传感器应具有检定或校准合格证并在有效期内使用。
6.3 补偿导线
热电偶补偿导线应符合GB/T4989和GB/T4990中精密级的规定，可根据测试用热环境温度按表6选用补偿导线。 IC 25.20 OCS
中华人民共和国国家标准
GB/T 9452--2023 代#GT8452-2012
热处理炉有效加热区测定方法
Test nethod for fualificd work zone of Hcat treatment furnace
2023-12-01实施
2023-05-23发布
国家市场蓝督管理总局
国家标化管理委员会 发布 GB/T9452-2023
目 次
育 1 花 2 规载性引用文件 3 术语森定艾 4 热处理炉按温虎均有性分类 5 有效加装区初始想定和雨潮定 6 测就系镜 7 潮试方法 8 有教加慈区测试评定 9 记常与推告+3 10管理最A（资料性） 有教加热区测试记录我，附录B资料性） 有效加热区测定合格证
3
2
12 12 13 14 15
E GB/T9452-2023
前膏
本文件接照GB/T1.1一2020标准化工作导则第1部分标准化文件的结构和趣章规厕的规
起草。
本文件代替GB/T9452一2012热处理炉有效加热区测定方法》，与GB/T9452--2012相比，除结构调整和缘辑性改动外，主要技术变化如下
）增加了“其他娜热设备也可参照执行”（见第1章）， 1）增规了规落性引用文件GB/T30825（见第3章和4.1)，）更改了规范性引用文件，将GB/T16839.2更改为GB/T16839.1（见6.2.12012年版的6.2） d): 增加了规范性引用文件JB/T8901（见6.2.1)， e) 增加了术语和定义（见3.7，3.8、3.9）1 D 将“记录仪衰"夏改为“数字式记录仪表（见4,1，2012年版的第4章））增加了“常用热处理工艺对温度均勺性的要求”（见表2） b) 将“实施条件和定周期更改为*有效加热区初始测定和周期测定”，增加和更改了两种测定
方法的相度要求（见第5章，2012年版的第5章） 0 特“检测装暨”更改为”测试系统”，除了“测过綫游的连接图”，增加和更改了对客组成部分的
规定（见第6章，表5表6和图1，2012年版的第6章、爽3表4和图2）： 12 更敢了对试方搭的规定见7.2.7.3，7.42012年版的7.2.7.3.7.4）.亲了黛复购试*的要
求《见2012年版的7.5）， k）增切了评定有效加热区是否*童新测试"的结论（见8.3）： 133 整“格酬提售更改为记录与报奇*，加了记录的项目，要政了对提告内等的规定（感第S
章，2012年版的第9章）：）更改了对*替理的规定（见102,10.3，10,4，2012年版的10.2.10.3.10.4)。 请注意本文件的某些内容可能部及专利，本文样的发布机构不感摄识别专利的资任本文件由全国热处理标准化技术委员会（SAC/TC75）提出邦归口。 本文件草单位：广东世创金属科技股有限公司，北京机电研究所有限公，江苏丰东热技术有
限公司、中航长城计量测试（天举）有限公司、天辨市热处现研究所有限公司二意（德阳）量型装备有限公司、翻中车天力徽业有服公司、常州新区海海热处理工程膏限公司、江苏丰东热处理及教面性工程捷术研究有限公司，商安教分析秘爵套限公司、西安播来特帮处有限公商。
本文件主要超草人，董小虹、徐联明、脚建华，常玉敏、吕国义、李销，王广生，宋宝敬、李安富。 苏立武、股和平、史窄森、张麟香、李贤游、庞硕、杨被，
本文件于1988年首次发布，2003年第一次修订，2012年第二次够订，本次为第三次够订，
I GB/T 9452--2023
热处理炉有效加热区测定方法
1龙园
本文件烧定了热处现炉按温度地勾性分类，有效加热区初始测定和周期测定，熟试系镜，试方法，编集评定，范亲导报告以及管理的要求
本文件适用于谢定热处理炉在使用蕴度范团内满足温度博的性要求的有效加热区。本文件不造用子春秘加热护中教有定的工艺规定热温度或不要求想度的询性商加热区，其您加热境餐可参购执行。
2规范性引用文件
下列文件中的内容逼过文中的规范性孕用前构成本文件必不可少的条款。其争，注日期的引用文件，仅该目期对这的版本适用于本文件不注日期的用文件，其最新版本（包搭所食的修改单）适用于本文件。
GB/T 1598 铂络10-铂热电修丝销袋13销热电修丝、销30-销链6热电码丝 GB/T 2614 铁络硅热电仪丝 GB/T2903 铸调锦（康铜）热电调垫 GB/T4989 热电隔用补偿学线 GB/T 4S50 热电便用补微导载合金丝 GB/T4393 保铭-钢梯（康钢）热电餐丝 GB/T4994 铁-氧染（糜锅）热电丝 GB/T 697T 电阻滤度计用拍丝 GB/T7232 金属热处磁工艺术语 GB/T13324 热处理设备术话 GB/T16839.1 热电價第1部分：电动爆藏和允 GB/T17615 辣第硅-菜硅镁热电码丝 GB/T 18AM 铠装热电信电维及装热电码 GB/T 30825 热处理温度测意 JR/T8901 贵金网池装热电信电缆
3术馨和定文
GBT232，始/T13324帮GB/T30825养定的以设下翼术活新定支造用于本文件。
3.1
工艺测定# processtemperatue 限据工件热处遥的国的材料美，由热处现工艺您定的加热度。
3.2
蔬庭均匀性 Etenperatue uniforxity 热处惠炉有效加热区内摄度的烤匀程度，指有效加热区内各测试点摄度相对于最定湿度的最大简益。 生：通常示务土”。
1 GBT8452---2023
3.3
有教机装区W 在加教护中，整超度修划丽孩定的稳庭热处理工北理定经座及维房诊快的工作空具
$.4
家款知医ireialifdorke 为刻新热处通护的有教加越庭，在进行检刻能，解指游处送护的接格，控高式及其健条件而演光
服定的测湿空间：一最为热处幕炉制意广成育关标推所热定牌工作空间， 3.8
壳诚玲 Holoadet 悠社通您内未蒙人工停享代用品情说下测定有教新部区的试服。
3.6
美蒸试验Jead test 热证强炉内装人工件实代用路情说下满有教加热医的试股：
8.
初洲密halteat 新授产戒经过大缝，技术政微及他用社滋中有健，家，装的热教建萨，为确定合将工作区，工
作塑庭靠城和护子类城选行购有教加誉区想庭。 3.囍
爱翔宝periocietest 热处邀产在使用过医中接定新欢定期进行的有效加热区规定
3.9
蒙庭森stakilation 新有捷制和记豪传器摄皮均在允许的地勾性请益游调内，每个区的整度控健保持在设定摄度：蓝
刻最新定新有有教加热医测定传感馨摄度均达到所信的城河生教图，井能定所有传馨源聚设有虚示出持装肉上成声下错离设定点的变化超势，达到照魔均好性到完德定。
4热处理炉按费童绘匀性分
零】热处誉有教加落区的温度均有性分七类：其根垫摄健表准精成餐划和数字式记录仪衰度1
裁1 精健理炉然超度的生分整爱实健装能颜康经
美馨蓝华美感 有#皮有保 温饮宾准秘理教刻/餐
起柔优费质惠频烈*哦
1 -- I 旺 1 V
o.l 0.2 0.5 0.% D.E 0.5 1.0
热发 8.3 0.5 R.S 0.6 0.5 1.0
张士蔡出10 土
精效仅家的推雅就级袋G/的通
& GE/T3452-2093
4,2 常用热然滋工艺财溢度博性的聚求纯表
表2常用热处限工营维度均为性梦薇盈工艺華爽庆
婴康鸡匀性/
瑞土10 +10 燕生 ±10 ±15 土 20 戴0 K士 e 士10 魏士 ±10 士士 10 AI5 土期 ±0 士 #士0 新叶十
酱正光等蓝发
完余温火、不老全退壳欢花滋灸火
滋灸
无酷白点源意+群够鼎发烫慧定化滋
帆体滚进气体移藏时蒙戏小于就等于忆滋火简馨就夏，中阁莲火太于艺滋火
商溢合意热就理
开款遵火欢国游处递 #
教会金总处项
谢凝滋爽
新合企热处理
成诗餐，球器剪快洋火，同文灰清教欢服特免静种来
紫湾
可镀特饮遥火宰火、国火、时效火然理高空商医气牌真空诚播#
真空热处理
，对子大特最祥，热然点炉的溢的有性您放好的高后与产品热猫工艺医求一家
5 有效加热区初狐定利周舞测定
51 初精刻定 5，1.新的热处邀护，轻过大修成技本政遗的热处握炉，在正式授产就麻对育效加然区进行初始初定， 512热处孩炒在使用过餐中，当期班下测情祝之一时这成理行有教加端区机好刻定
3 GB/T 3452--2023
a> 热处班护搬赶（设计为有轮子求其他领楼态式接动的你子除外）！ b) 育教知热区花爱套化成体积护大 2) 扩大了工作蔬斑范阁： d3 护气流动方式和速度生变化（如导真板位境，风感，真最等）！ e 魔火材料的型子欢厚皮改变
期热元神藏影类益惑位置改变： 2) 爱器只教量，类型成位置晚变： h) 真空炉热区设计或材料发生变化！ D 报度控制传感疑化（类盟、规格、精格）和化质改爽： i 感烧压力设定改变 k> 护子压力设定碗变：
控制仪教的遗定餐数更改： m) 热处殖护生产对能皮工艺变更，带夏播高有教加热区溢理均习性， > 热处理产品出我不合格现家：融查纳与题说地每性有关 3) 超过境觉的检制瑞期井连然三卡情以上来饮用的热健理炉重新启游为。
5.2 周期测定 5.2.1 热外盗炉在健用过照中度对有教划热区进行调期创宠，题定的商期皮格各率8的提定。
表热处遗炉有效加热区测楚团期
经处湿炉舞期
有教树热区盟皮地沟经
测定网期/月
ps I 蓝 3 V
土3 出出 ±18 ±18
堂 2 囍器 6 & 12
酒
±
，对快用衣活的热效顶萨，其谢定可设尚长。对用于求美健秘非重件的教处护，经灶一格工艺雅生能试发证其科定网销您考然长。
522对于有多个不同有教加热区的热处惠护，成分划进行谢试，这可找其中最冠的美定属期间健进行到庭 5.2.3当到期未能及耐进行有效加热区刻定时，允许道当建长时间，但不度超过表4的规定，猫长时简层的下一个#定属期不成腾延，解接愿期计算。
表4有效热区周质测定时急许送长的时间
发/
九许耀过尚时时
2 6 12 GB/T9452—2023
6 测试系统
6.1 组成
有效加热区测试系统通常由温度传感器、补偿导线、测量仪表和测温架等组成。
6.2 温度传感器 6.2.1 温度传感器热电偶应符合GB/T1598、GB/T2614、GB/T2903、GB/T4993、GB/T4994、 GB/T5977、GB/T17615和GB/T16839.1的规定。对于真空炉和可控气氛炉应采用铠装热电偶，铠装热电偶应符合GB/T18404的规定，贵金属铠装热电偶电缆应符合JB/T8901的规定；也可以使用带保护管的热电偶，保护管应气密性良好；对于盐浴炉，应采用带有耐腐蚀保护管的温度传感器。 6.2.2 测试用温度传感器的允差应不大于士1.5℃或士0.4%t，允许两者中取较大者。表5为可使用的温度传感器类型及等级，推荐使用高准确度等级的传感器。
表5 热处理炉有效加热区测试用温度传感器
允差/℃ ±1.0
传感器名称
分度号 等级
测试温度范围/℃
<1 100 ≥1 100 0~1600 <1100 ≥1 100 0~1 600 600~1700 40~1000 40~1000 -40~800 -40~750 -40~350 50~250 100～450
1
±[1.0+0.003(t1100)]
铂10-铂热电偶
S
±1.5或±0.25%t
2
±1.0
1
±[1.0+0.003(t1100)]
铂佬13-铂热电偶
R
±1.5或±0.25%t ±1.5或±0.25%t ±1.5或±0.4%t ±1.5或±0.4%t ±1.5或±0.4%t ±1.5或±0.4%t ±0.5或±0.4%t ±(0.10+0.17%t) ±(0.15+0.2%t)
2
铂佬30-铂佬6热电偶 B 2
K N E J T
镍铬-镍硅(铝)热电偶镍铬硅-镍硅镁热电偶镍铬-铜镍热电偶
1 1 1 1 1 AA A
铁-铜镍热电偶铜-铜镍热电偶
铂电阻
PRT
注：t为被测温度的绝对值。
6.2.3 测试用温度传感器应具有检定或校准合格证并在有效期内使用。
6.3 补偿导线
热电偶补偿导线应符合GB/T4989和GB/T4990中精密级的规定，可根据测试用热环境温度按表6选用补偿导线。
