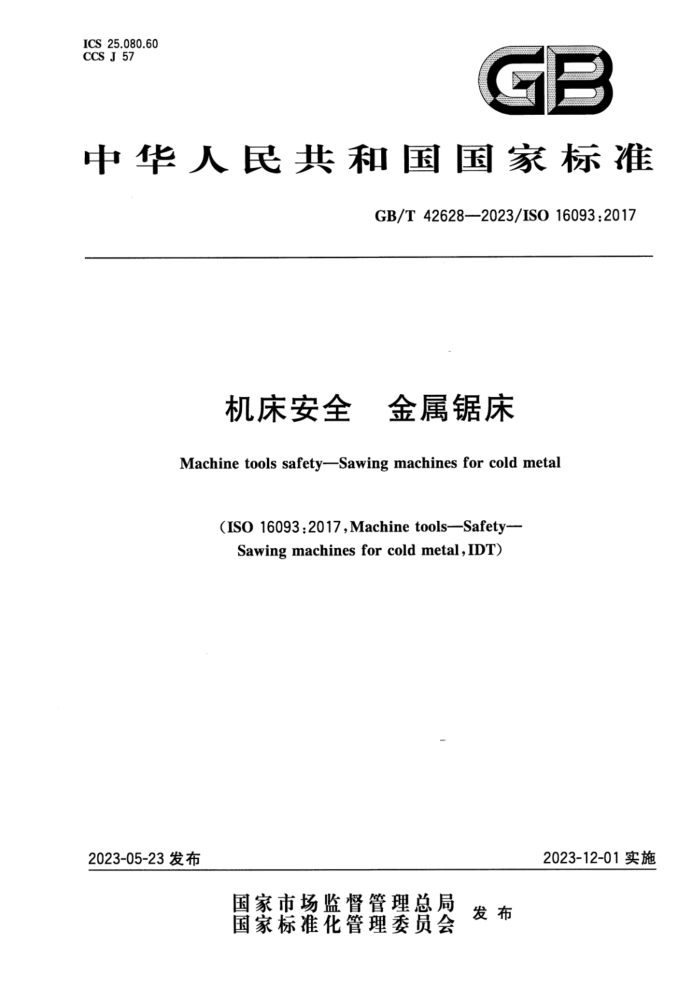

ICS 25.080.60 CCS J 57
中华人民共和国国家标准
GB/T42628—2023/ISO16093:2017
机床安全 金属锯床 Machine tools safety-Sawing machines for cold metal
(ISO 16093:2017,Machine tools--Safety-
Sawing machines for cold metal, IDT)
2023-12-01实施
2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T42628—2023/ISO16093:2017
附录D（资料性） 确定性能等级的示例 D.1通则 D.2安全功能(SF)和要求的性能等级 D.3示例A通过降低液压压力（SF1）停止危险移动 D.4示例B 防止因液压压力（SF2）降低而松开夹紧（虎钳） D.5验证参考文献
42 42 42 42 44 46 47
图1 铰链型卧式带锯床图2 立柱型卧式带锯床图3 自动立柱型卧式带锯床图4 角度锯削带锯床图5 锯架固定型立式带锯床图6 锯架纵向进给型立式带锯床图7 锯架横向进给型立式带锯床图8 工作台进给型立式带锯床（横切式）图9手动进给型摆式圆锯床图10 自动进给型摆式圆锯床图11 双立柱下切型立式圆锯床· 图12 单立柱下切型立式圆锯床· 图13 上切型立式圆锯床图14 台式纵向横移型圆锯床图15 双或多锯头型圆锯床图16 卧式圆锯床图17 卧式弓锯床（铰链型）图C.1 手动和机动锯削头进给型摆式圆锯床的防护装置示例图C.2 自动型摆式圆锯床的防护装置示例图C.3半自动大型摆式圆锯床的防护装置示例图C.4 半自动大型立式圆锯床的防护装置示例图C.5 单立柱下切型圆锯床的防护装置示例图D.1执行安全功能的控制电路A 图D.2识别安全相关部分示例A的方框图图D.3 执行安全功能的控制电路B 图D.4 识别安全相关部分示例B的方框图
13 13 14
-
14 15 16 16 17
17
18
18
19
20 20 21 21 22 39 39 40 40 41
43 43 45 45
表1重大危险及其主要来源一览表 II GB/T42628—2023/ISO16093:2017
表2安全功能要求的性能等级表3降低噪声的措施表B.1 试件规格
10 27 36
Ⅲ GB/T42628—2023/ISO16093:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO16093：2017《机床安全冷金属锯床》。 本文件做了下列最小限度的编辑性改动：
标推名称由《机床安全冷金属锯床》更改为《机床安全金属锯床》：一对规范性引用文件中的国际标准和参考文献中的国际标准，用等同转化的国家标准替代：一将ISO16093：2017中多处“注1”改为本文件的注”。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本文件起草单位：浙江晨龙锯床股份有限公司、通用技术集团机床工程研究院有限公司、浙江晨雕
机械有限公司、石家庄威锋机械制造有限公司，滕州市三合机械股份有限公司。
本文件主要起草人：邓方、张维、卢建飞、邢彬、康彬、丁侠胜、陈妍言、王静、王从改、梅兴坤。
V GB/T42628—2023/ISO16093:2017
机床安全金属锯床
1范围
本文件主要涉及使用第3章所列的各种金属锯床（包括辅助设备如工件夹紧装置，冷却装置、送料装置等）进行冷锯削黑色金属或有色金属过程中存在的重大危险、危险情况和事件。
本文件第4章列表揭示了金属锯床重大危险因素。规定了制造商在锯床设计制造过程中主要遵守安全要素。同时，本文件也是制造商向用户提供关于锯床使用时必不可少的安全方面信息。
本文件也可作为其他加工方式（铣削、镗孔、标记、精加工等）时安全要求的基础。有关详细信息，请参阅参考文献。
本文件涉及噪声危害，但未提供完整的噪声测试规范。拟在本文件下次修订中起草此类规范。 本文件不包括火灾和爆炸危险的要求和安全措施。在本文件下次修订中，将对其进行处理。 本文件适用于其实施后生产的（金属）锯床。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3768一2017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法（ISO3746:2010,IDT)
GB/T8196一2018机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 (ISO14120:2015.IDT)
GB/T15706—2012 1 机械安全设计通则风险评估与风险减小（ISO12100:2010,IDT) GB/T16655-2008机械安全集成制造系统基本要求（ISO11161：2007IDT） GB/T16855.1-2018机械安全控制系统安全相关部件第1部分：设计通则（ISO13849-1：
2015,IDT)
GB/T17248.3一2018声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置的发射声压级（ISO11202：2010，IDT)
GB/T17248.5一2018声学机器和设备发射的噪声采用准确环境修正测定工作位置和其他
指定位置的发射声压级（ISO11204：2010IDT）
GB/T18831一2017机械安全与防护装置相关的联锁装置设计和选择原则（ISO14119： 2013,IDT)
GB/T19876—2012 机械安全与人体部位接近速度相关的安全防护装置的定位（ISO13855： 2010,IDT)
GB/T23821-2009 机械安全防止上下肢触及危险区域的安全距离（ISO13857：2008IDT） GB/T28780—2012# 机械安全机械的整体照明（EN1837：1999，IDT） ISO683-1热处理钢、合金钢和易切削钢第1部分：淬火和回火用非合金（Heat-treatable
steels alloy steels and free-cutting steels-Part l Non-alloy steels for quenching and tempering)
注：GB/T34484.1-2017热处理钢第1部分：非合金钢（ISO683-1:2016，MOD) ISO3744声学使用声压确定噪声源的声功率级和声能级反射平面上基本自由场的工程方法
1 GB/T42628—2023/ISO16093:2017
(Acoustics-Determination of sound power levels and sound energy levels of noise sources using sound pressure-Engineering methods for an essentially free field ower a reflecting plane)
注：GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法
(ISO3744:2010,IDT) ISO4413液压传动系统及其部件的一般规则和安全要求（Hydraulicfluidpower一General
rules and safety requirements for systems and their components)
注：GB/T3766-2015液压传动系统及其元件的通用规则和安全要求（ISO4413:2010，MOD） ISO4414气动对系统及其元件的一般规则和安全要求（Pneumaticfluidpower一Generalrules
and safety requirements for systems and their components)
注：GB/T7932一2017气动对系统及其元件的一般规则和安全要求CISO4414：2010，IDT） ISO4871声学机器和设备噪声发射值的标示和验证（Acoustics-Declarationandverification
of noise emission values of machinery and equipment)
注：GB/T14574—2000声学机器和设备噪声发射值的标示和验证（ISO4871：1996IDT) ISO9355-1显示器和控制执行器设计的人体工效学要求第1部分：与显示器和控制执行器的
人体交互作用（Ergonomic requirements for the design of displays and control actuators一Part 1: Human interactions with displays and control actuators)
ISO9355-2显示器和控制执行器设计的人体工效学要求第2部分：显示器（Ergonomic requirements for the design of displays and control actuators-Part 2 :Displays)
ISO9355-3显示器和控制执行器设计的人体工效学要求第3部分：控制执行器（Ergonomic requirements for the design of displays and control actuators-Part 3:Control actuators)
ISO9614-1声学声强法测定燥声源声功率级第1部分：离散点测量法（Acoustics- Determination of sound power levels of noise sources using sound intensityPart 1: Measurement at discrete points)
注：GB/T16404一1996声学声强法测定噪声源的声功率级第1部分：离散点上的测量（ISO9614-1：1993，
EQV) ISO13850# 机械安全急停功能设计原则（Safety of machinery一Emergency stop function-
Principles for design)
注：GB/T16754—2021机械安全急停功能设计原则（ISO13850：2015.IDT） ISO13854机械安全避免人体各部分被挤压的最小间隙（Safetyofmachinery一Minimumgaps
to avoid crushing of parts of the human body)
注：GB/T12265—2021机械安全防止人体部位挤压的最小间距（ISO13854:2017，IDT) ISO13856-1机械安全压敏保护装置第1部分：压敏垫和压敏地板的设计和试验通则（Safety
of machinery-Pressure-sensitive protective devices-Part l: General principles for design and testing of pressure-sensitive mats and pressure-sensitive floors)
注：GB/T17454.1一2017机械安全压缴保护装置第1部分：压敏垫和压敏地板的设计和试验通则
(ISO13856-1:2013,IDT) ISO14122-2机械安全接近机械的固定方式第2部分：工作平台和通道（Safetyof
machinery-Permanent means of access to machinery--Part 2: Working platforms and walkways)
注：GB/T17888.2-2020机械安全接近机械的固定设施第2部分：工作平台和通道（ISO14122-2:2016，
IDT) ISO14122-3机械安全接近机械的固定方式第3部分：楼梯、阶梯和护栏（Safetyof
machinery-Permanent means of access to machinery--Part 3: Stairs, stepladders and guard-rails)
注：GB/T17888.3-2020机械安全接近机械的固定设施第3部分：楼梯、阶梯和护栏（ISO14122-3：2016，
IDT) ISO/TR11688-1声学低噪声机器和设备设计的推荐实用规程第1部分：计划（Acoustics-
Recommended practice for the design of low-noise machinery and equipment-Part 1:Planning)
